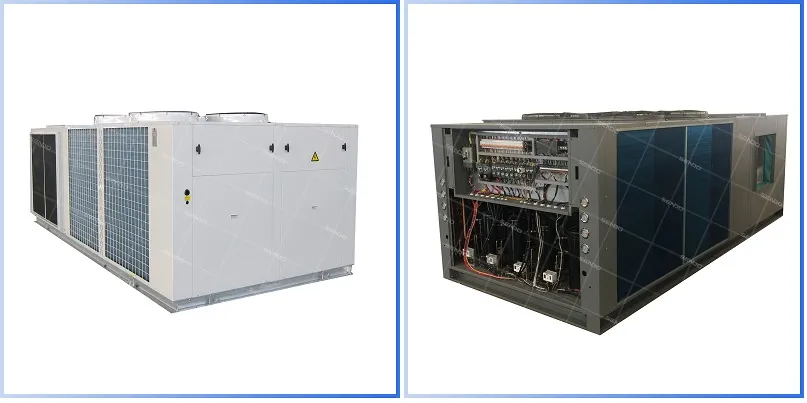

وحدة تكييف هواء حزمة السطح القياسية 20tr باللون الرمادي

التخصيص:	متاح
نوع:	مكيف هواء مغلّف على السطح
أنبوب الهواء المواد:	ورقة المجلفن

المعلومات الأساسية

نموذج رقم. SRT-S(C)T1HA

التآكل المتانة أعلى

جهد التشغيل 50 هرتز أو 60 هرتز

مستوى الضوضاء منخفضة

مجالات التطبيق مجال سكني وتجاري

متزايد مناسب للتركيب على السطح أو على الأرض

حياة >25 سنة

شهادة ISO, CE, CCC

حالة جديد

اللون أبيض أو رمادي

درجة الحرارة المحيطة المناخ الاستوائي T1 أو T3

السعة 12 كيلو واط إلى 392 كيلو واط

مادة التبريد (المبرد) R22/r407c/r410a

مصدر الطاقة 50 هرتز أو 60 هرتز

نوع الضاغط التمرير

ODM/OEM متوفر

الوظيفة التبريد فقط ومضخة الحرارة

تحديد اللوحة مغلفنة مغلفنة أو مزدوجة الجلد

اقتصادي/تبريد حر اختياري

ملف إضافي لتدفئة المياه و eh اختياري

تهيئة هواء الإمداد / الإرجاع اختياري (الجانب/العلوي/السفلي)

المرشح مرشح عالي المستوى اختياري

مقاومة التآكل الخاصة مكثف ومبخر ذهبي اختياري

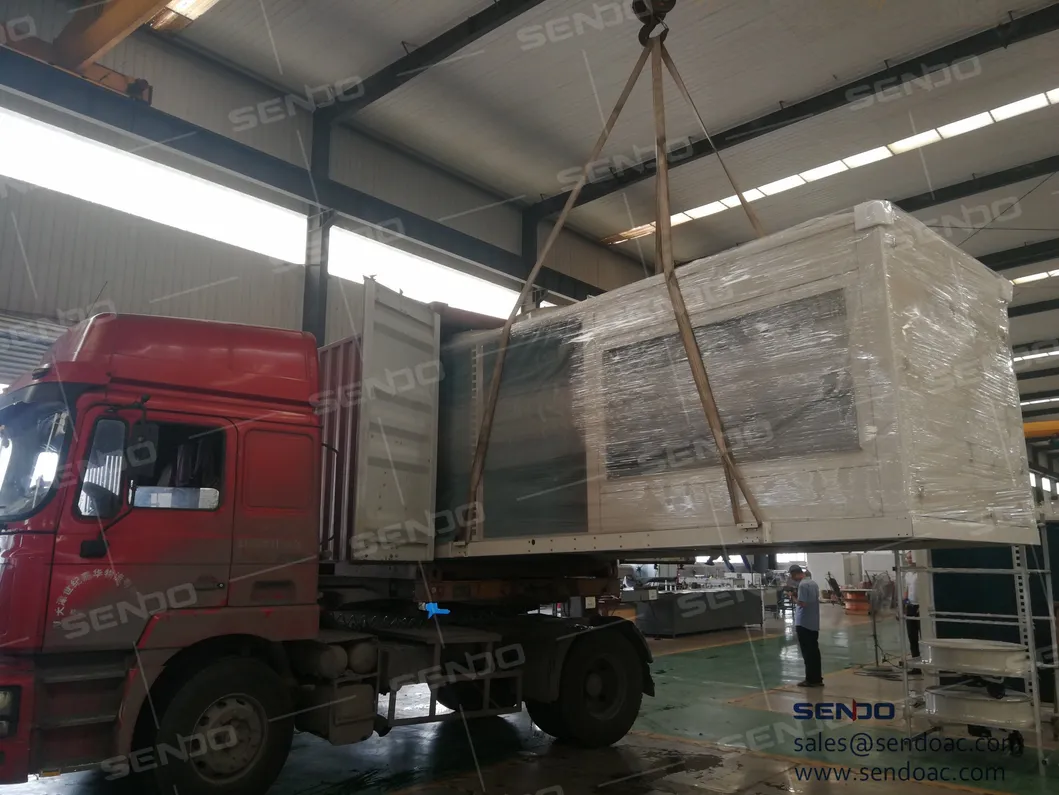

حزمة النقل غلاف بلاستيكي أو خشب رقائقي

تخصيص من 3 أطنان إلى 110 طن

العلامة التجارية مخصص أو OEM

الأصل الصين

رمز النظام المنسق 8418

القدرة الإنتاجية 5000 جهاز كمبيوتر

مواصفات المنتج

CE Standard 20TR مجموعة وحدة مكيف الهواء على السطح (لون رمادي اختياري)

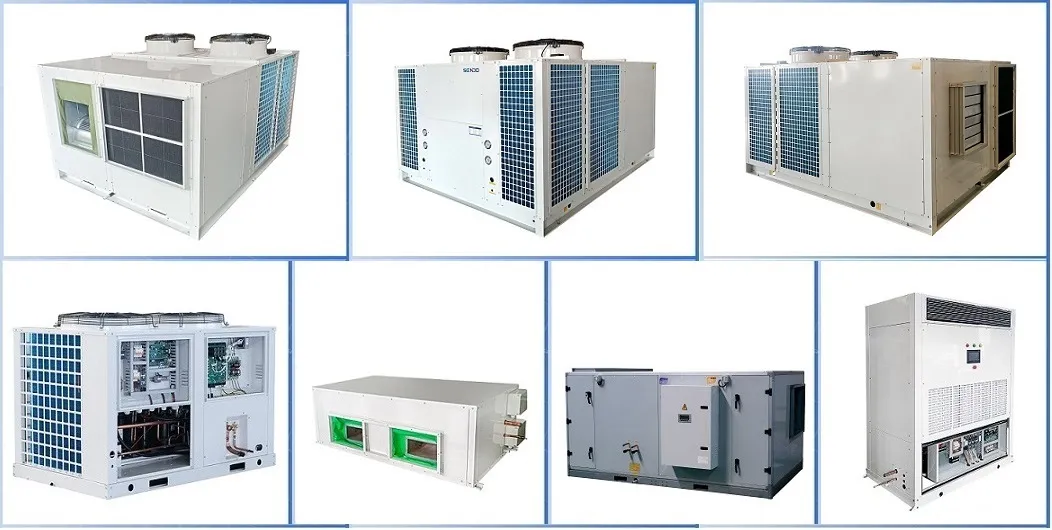

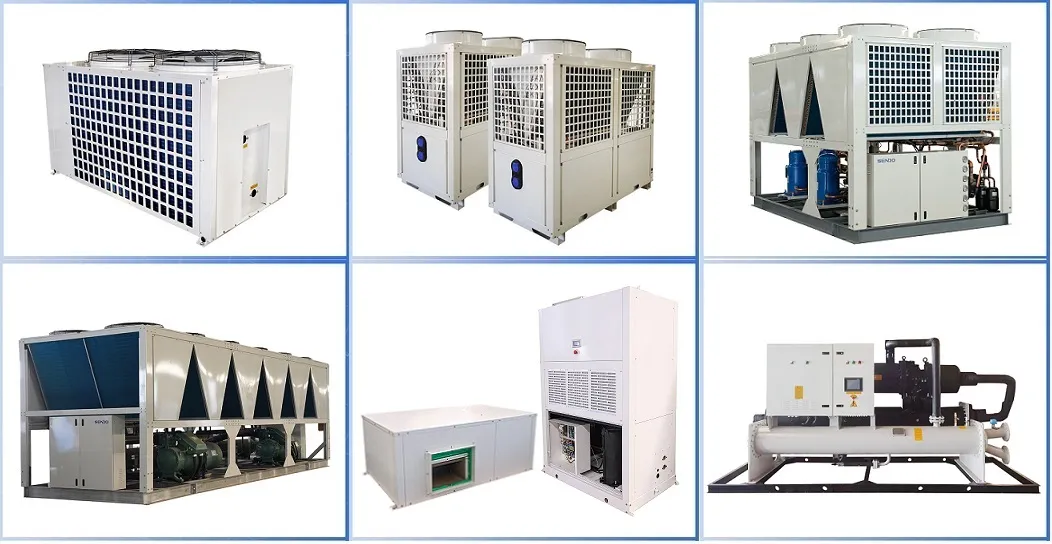

نحن مصنّع متخصص لمنتجات تكييف الهواء عالية الجودة. يمكننا توفير معظم المنتجات في مجال التدفئة والتهوية وتكييف الهواء، مثل وحدة التغليف على السطح، ووحدة Split التجارية، ومبرد الماء المبرّد بالهواء، ومبرد الماء، ووحدة معالجة الهواء البارد ووحدة ملف المروحة، إلخ. كما نوفر حلولاً خاصة بالتدفئة والتهوية وتكييف الهواء (HVAC). نحن نقوم بتصميم مكيف الهواء وتصنيعه ليناسب تصميم المبنى وتطبيقه.

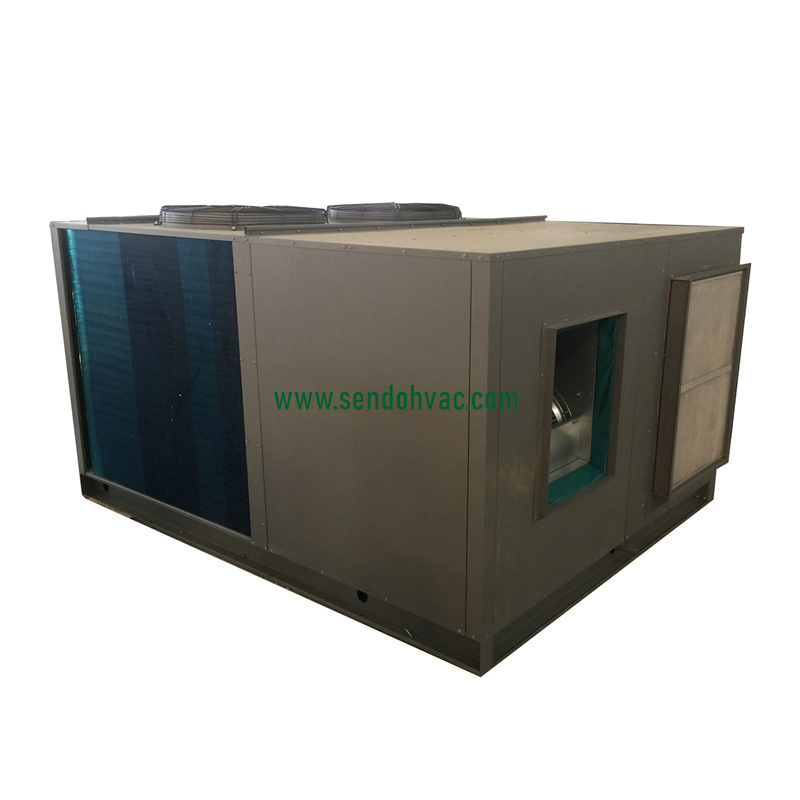

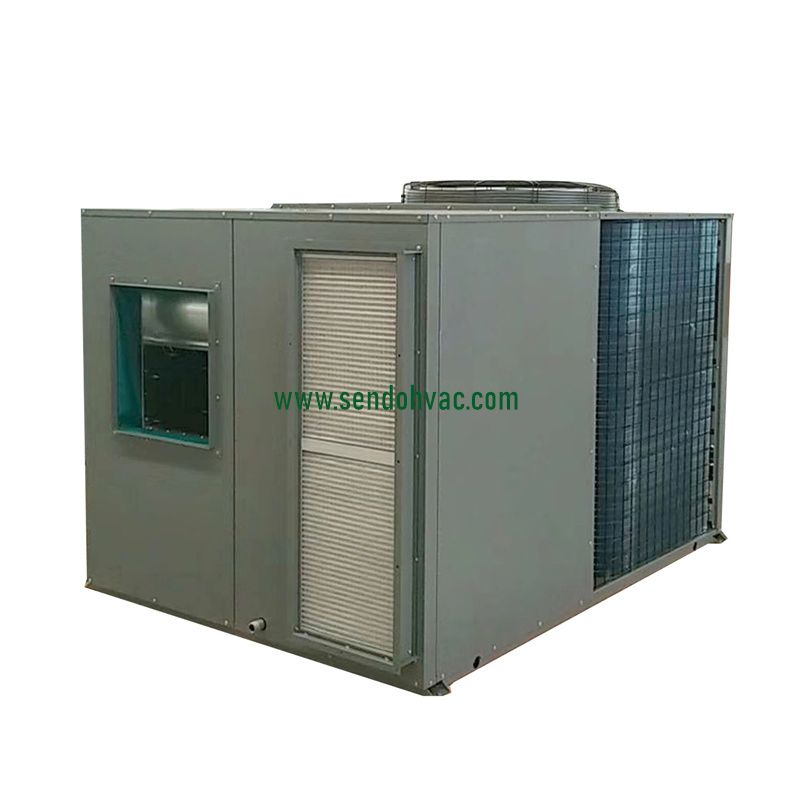

وحدة تكييف هواء حزمة السطح القياسية 20tr باللون الرمادي

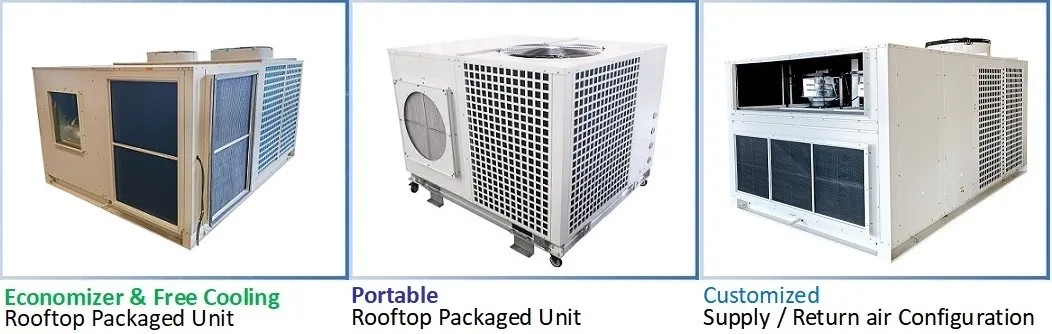

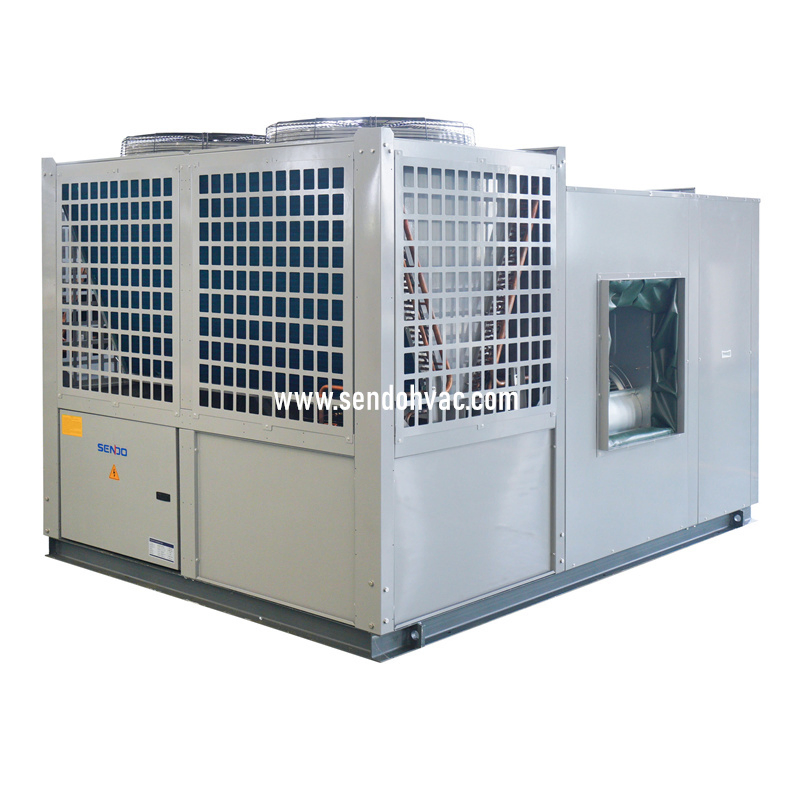

♦ وحدة مغلفة على السطح - الميزات

1. مناسب لتحديد الوحدة

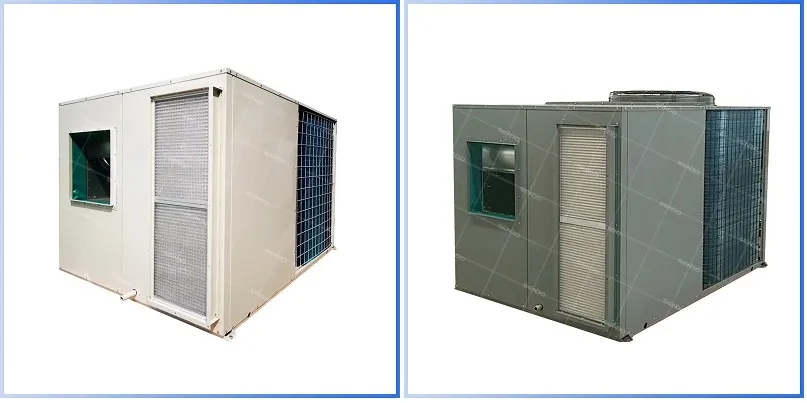

تحديد اللون: يمكن طلب اللون (OEM) إما باللون الأبيض أو الرمادي.

نطاق سعة تبريد واسعة: هناك خط إنتاج كبير من الوحدات المعبأة، بسعات تتراوح بين 3 طون إلى 110 طون (12 كيلووات إلى 392 كيلووات) في الظروف الاسمية.
تحديد اللوحات: يمكن إنشاء اللوحات من طبقات مغلفنة من الفولاذ المطلية (قياسي) أو الألواح ذات جلد مزدوج مع حقن البولي يوريثان عالي الكثافة.

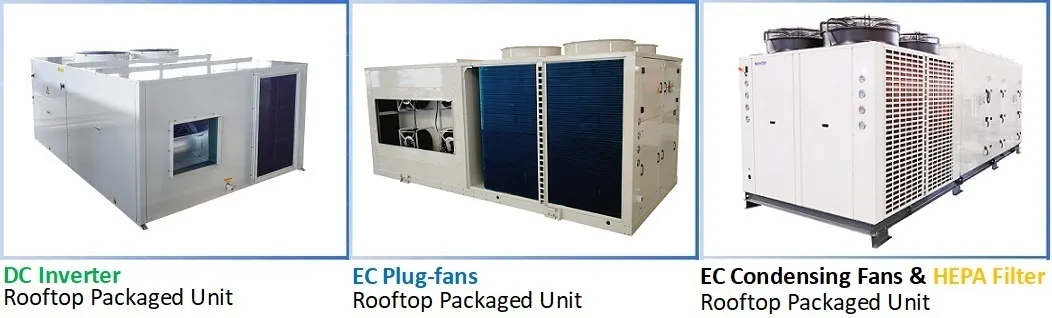

- ملحقات اختيارية:

ضواغط تمرير العاكس
مراوح التوصيل الخاصة بالمفوضية الأوروبية
حالة المناخ الاستوائي T3
الاقتصادي/ التبريد الحر مع الهواء العائد، وممخمد الهواء النقي، وغطاء المحرك بالهواء النقي
استعادة الحرارة (استرداد الحرارة من نوع اللوحة واسترداد الحرارة من نوع العجلة اختياري)
ملف تسخين المياه الإضافي أو جهاز تسخين كهربائي للتدفئة أو إزالة الرطوبة
مواصفات إمداد الهواء الاختياري / إعادة الهواء (الجانب/الجزء العلوي/السفلي)
فلتر اختياري عالي المستوى (فلتر من نوع لوحة G4، وفلتر من نوع F8 للأكياس وفلتر HEPA من نوع H13 إلخ)
مكثف ومبخر ذهبي اختياري لبعض المناطق التي تحتاج إليها مقاومة التآكل الخاصة
تحكم اختياري بدرجة الحرارة والرطوبة
هواء نقي كامل 100%
ارتفاع الضغط الخارجي، وطول مسافة إمداد الهواء

2. موثوقية مذهلة

الاقتصاد: تتميز بعض الطرازات بالمرونة والاقتصاد في التشغيل على مرحلتين. يتم تشغيل الضاغطات تدريجياً فقط عند الحاجة إليها. وهذا له ميزة إضافية تتمثل في خفض تيار بدء التشغيل.
بنية متينة:
- تم تصنيع الخزانات القياسية من الفولاذ المغلفن عالي الجودة مع طلاء مسحوق البوليستر، وهي مصنوعة بالكامل من العوامل الجوية للتركيب في الهواء الطلق.
- يتم تصنيع الغليكول الحماية من أنابيب نحاسية غير ملحومة يتم توسيعها ميكانيكيًا إلى زعانف ألومنيوم محززة للماء، ويتم اختبارها تحت ضغط 450 رطل لكل بوصة مربعة في المصنع لتجنب التسرب. كما أنها تخضع أيضاً للتنظيف الكيميائي الجاف بعد التصنيع للحصول على نظافة النظام الأمثل.
- المثبتات الخارجية من الفولاذ المقاوم للصدأ أو من النوع المجلفن. كما يتم تضمين صينيات تصريف مقاومة للتآكل.
- يتم اختبار جميع الوحدات في المصنع للتأكد من عدم وجود تسرب وتوفير بدء تشغيل موثوق به.
ضاغط تمرير موثوق به: ضاغط تمرير عالي الكفاءة للنطاق الكامل، مع قطع الحمل الحراري المدمج ومسخن علبة المرافق. ضاغط ماركة شهير: أكثر موثوقية.

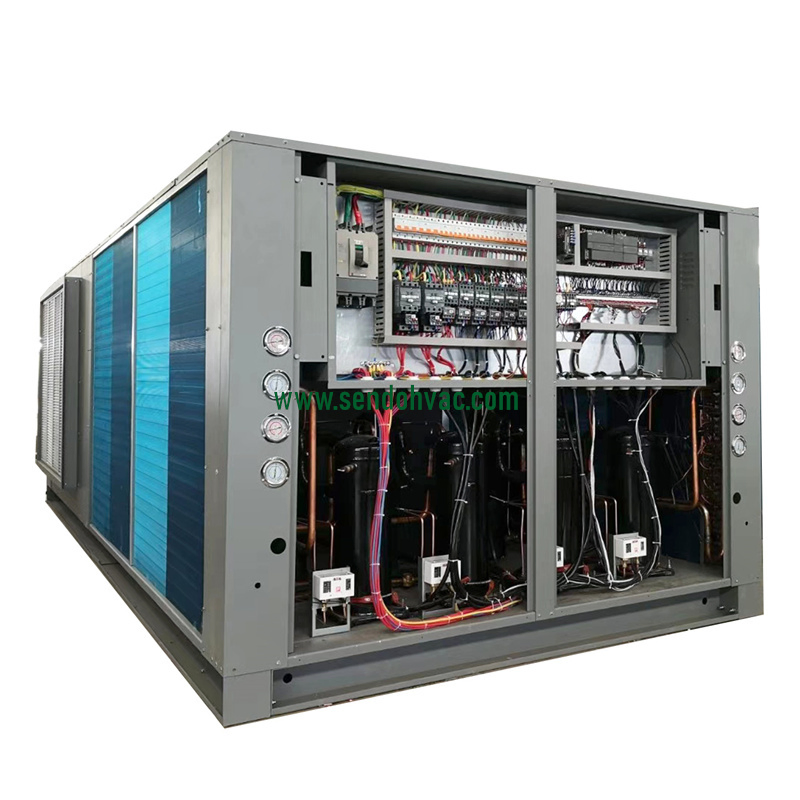

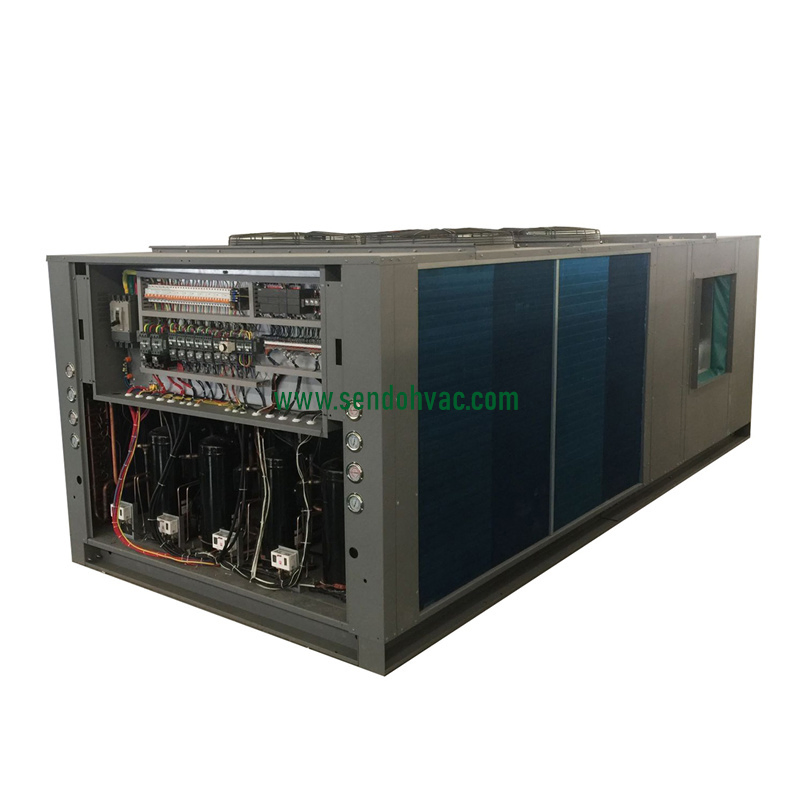

تصميم متعدد الحماية: تتكون اللوحة الكهربائية من قواطع وموصلات للضواغط، ومواتير مروحة المكثف والمبخر، ومرحل تسلسل المراحل، وأجهزة الحماية الأخرى اللازمة للمكونات الرئيسية. قاطع التيار الرئيسي اختياري.

3. تشغيل أكثر هدوءًا

يتم تركيب الضاغطات ومروحة الإمداد بالضوضاء المنخفضة على خانقات الاهتزاز المطاطية.
عزل صوتي من نوع الموجة لقسم الضاغط، عزل حراري للملف وقسم المروحة.

4. سهولة التركيب والصيانة

يتم تجميع جميع الوحدات في المصنع، وهي مادة تبريد (المبرد) سلكية داخلية ومحمولة بالكامل.
تشتمل أسطح المنازل على فقرات خاصة برفع الرافعة الشوكية ورافعة الرافعة. وعند الوصول إلى موقع العمل، فإنهم على استعداد لرفع الماكينة إلى وضع التشغيل من خلال دعامات الرفع المتاحة على الوحدات. قم بتوصيل أسلاك مورد الطاقة فقط، ولا حاجة إلى توصيل أية أسلاك إشارة.
توفر مثبتات التحرير السريع أو أبواب الوصول القابلة للفك في مقاطع الضاغط وموتور المروحة والمرشح والصندوق الكهربائي إمكانية الوصول بسهولة إلى مكونات النظام للصيانة والخدمة.
توفر الوحدة مقياس ضغط خارجيًا للتحقق من ضغط النظام بشكل مريح وسريع دون إزالة اللوحة.
إذا كانت الوحدة قيد التشغيل مع التشغيل غير العادي، فستعرض وحدة التحكم رمز الخطأ لاستكشاف الأخطاء وإصلاحها بسهولة.
فلتر قياسي قابل للغسل، سهل التنظيف.

5. نظام التحكم

الوحدة سلكية بالكامل في المصنع مع عناصر التحكم الضرورية ومجموعة أطراف التوصيل الخاصة بأسلاك الطاقة.
يتم تزويد وحدة التحكم السلكية Syslab بعناصر تحكم الوحدة كميزة قياسية. يقوم التحكم الدقيق باتخاذ جميع قرارات التدفئة أو التبريد أو التهوية استجابة للإشارات الإلكترونية الصادرة عن أجهزة الاستشعار التي تقيس درجات الحرارة الداخلية والخارجية.
بالإضافة إلى وحدة التحكم السلكية Syslab القياسية، يمكن مطابقة وحدة التحكم في Siemens & Carel PLC مع وظيفة BMS والتحكم الدقيق في درجة الحرارة والرطوبة كحل اختياري.

المواصفات (سلسلة BD)

الطراز			SRT-ST1H12A	SRT-ST1H15A	SRT-ST1H20A	SRT-ST1H25A	SRT-ST1H30A	SRT-ST1H35A
التبريد	السعة	طن	3.4	4.3	5.0	6.9	8.7	10.2
	السعة	كيلووات	12.0	15.2	17.5	24.0	30.3	35.6
	إدخال الطاقة (كيلووات)		4.1	5.3	5.5	8.8	11.3	12.3
	التيار المستمر (أ)		7.4	9.7	10.2	16.1	21.2	23.3
التدفئة	السعة (كيلووات)		13.2	16.6	18.4	26.5	33.3	37.7
	إدخال الطاقة (كيلووات)		3.8	4.8	5.1	8.2	10.4	11.3
	التيار المستمر (أ)		6.9	9.2	9.7	15.1	20.1	22.2
مصدر الطاقة			380~415 فولت/3 أطوار/50 هرتز
المبرد والشحن		النوع	R410a
المبرد والشحن		كجم	3.1	3.1	4.3	2x3.1	2x3.1	2x4.3
الضاغط	النوع		التمرير
	العلامة التجارية		كوبلاند
	الكمية		1	1	1	2	2	2
	ضبط الطاقة		0، 100%			0، 50%، 100%
المكثف	النوع		أنبوب نحاسي + زعانف ألومنيوم مضادة للتقرح
	المروحة / النوع		محوري / دفع مباشر
	تدفق الهواء (م3/ساعة)		4600	7800	7800	9000	12600	12600
المبخر	مروحة المبخر / النوع		مباشر	مباشر	مباشر	يتم تشغيله بالسير
	تدفق الهواء (م3/ساعة)		2100	2600	3400	4100	5200	6300
	ESP (باكسال)		100	100	100	200	200	250
المرشح القياسي			عامل تصفية نوع لوحة G4
مستوى الصوت [ديسيبل (A)]			67	67	68	71	72	72
الأبعاد	الطول (مم)		1498	1498	1498	1978	1978	1978
	العرض (مم)		1100	1100	1100	1175	1175	1175
	الارتفاع (مم)		1095	1095	1095	1095	1095	1095
الوزن الصافي (كجم)			245	260	290	420	485	500

*** *** *** *** *** *** *** *** ***

الطراز			SRT-ST1H45A	SRT-ST1H50A	SRT-ST1H60A	SRT-ST1H70A	SRT-ST1H90A	SRT-ST1H100A
التبريد	السعة	طن	12.7	14.3	17.1	20.0	25.7	30.0
	السعة	كيلووات	44.5	50.0	60.0	70.0	90.0	105.0
	إدخال الطاقة (كيلووات)		17.0	19.5	22.8	26.7	32.9	39.7
	التيار المستمر (أ)		31.7	35.6	39.9	48.3	61.0	70.6
التدفئة	السعة (كيلووات)		48.7	54.3	64.0	75.4	96.2	113.2
	إدخال الطاقة (كيلووات)		15.6	18.0	21.0	24.8	30.4	36.7
	التيار المستمر (أ)		29.9	33.5	37.5	45.4	57.3	66.3
مصدر الطاقة			380~415 فولت/3 أطوار/50 هرتز
المبرد والشحن		النوع	R410a
المبرد والشحن		كجم	4.3+8.5	4.3+8.5	2x7.5	2x8.5	3x7.5	3x8.5
الضاغط	النوع		التمرير
	العلامة التجارية		كوبلاند
	الكمية		2/2	2/2	2/2	2/2	3/3	3/3
	ضبط الطاقة		0، 50%، 100%				0، 33%، 66%، 100%
المكثف	النوع		أنبوب نحاسي + زعانف ألومنيوم مضادة للتقرح
	المروحة / النوع		محوري / دفع مباشر
	تدفق الهواء (م3/ساعة)		16500	21000	21000	27000	2x16500	2x21000
المبخر	مروحة المبخر / النوع		يتم تشغيله بالسير
	تدفق الهواء (م3/ساعة)		7600	8500	10900	12500	16000	19500
	ESP (باكسال)		250	250	300	300	300	300
المرشح القياسي			عامل تصفية نوع لوحة G4
مستوى الصوت [ديسيبل (A)]			73	73	73	74	74	75
الأبعاد	الطول (مم)		2268	2268	2298	2298	2878	2878
	العرض (مم)		1470	1470	1650	1650	2140	2140
	الارتفاع (مم)		1167	1167	1400	1400	1964	1964
الوزن الصافي (كجم)			750	770	830	860	1150	1350

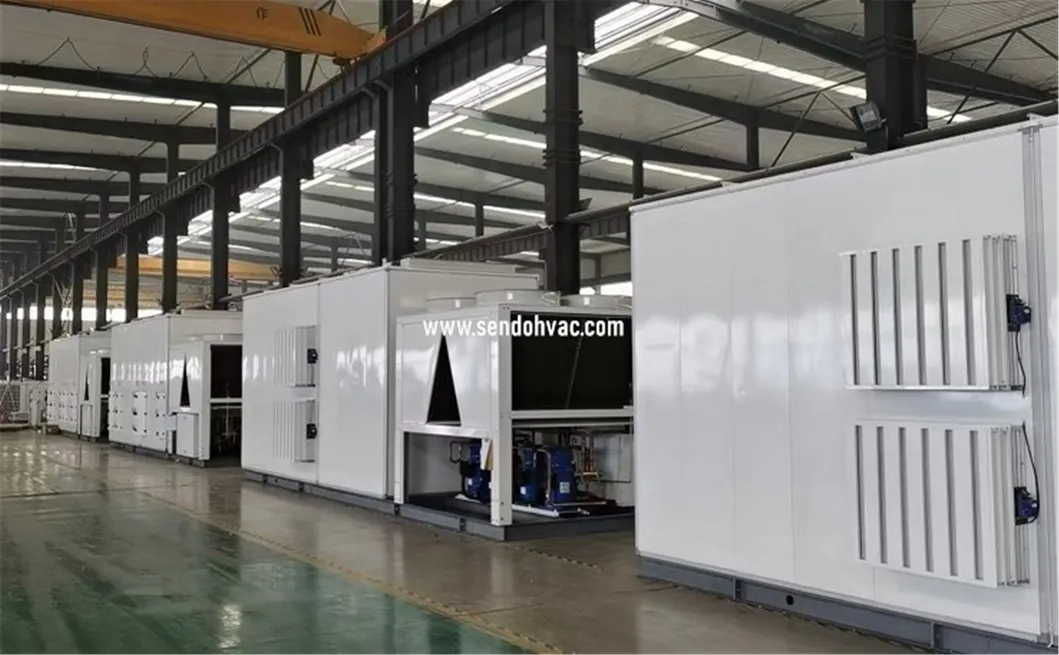

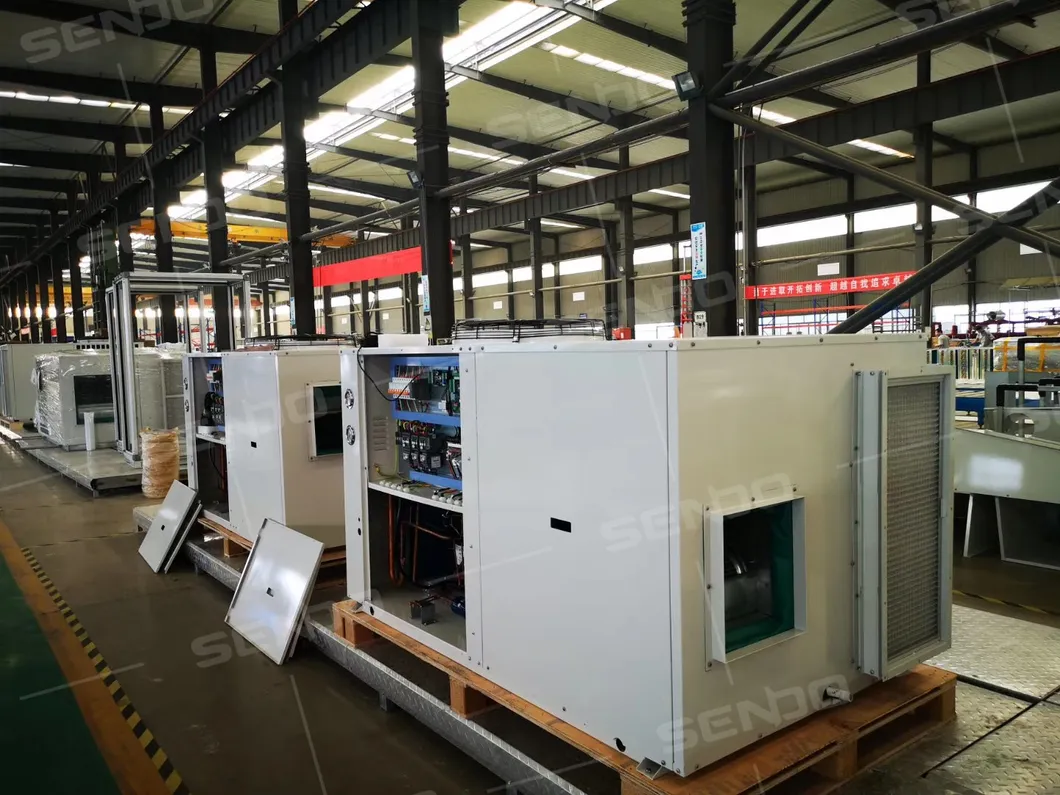

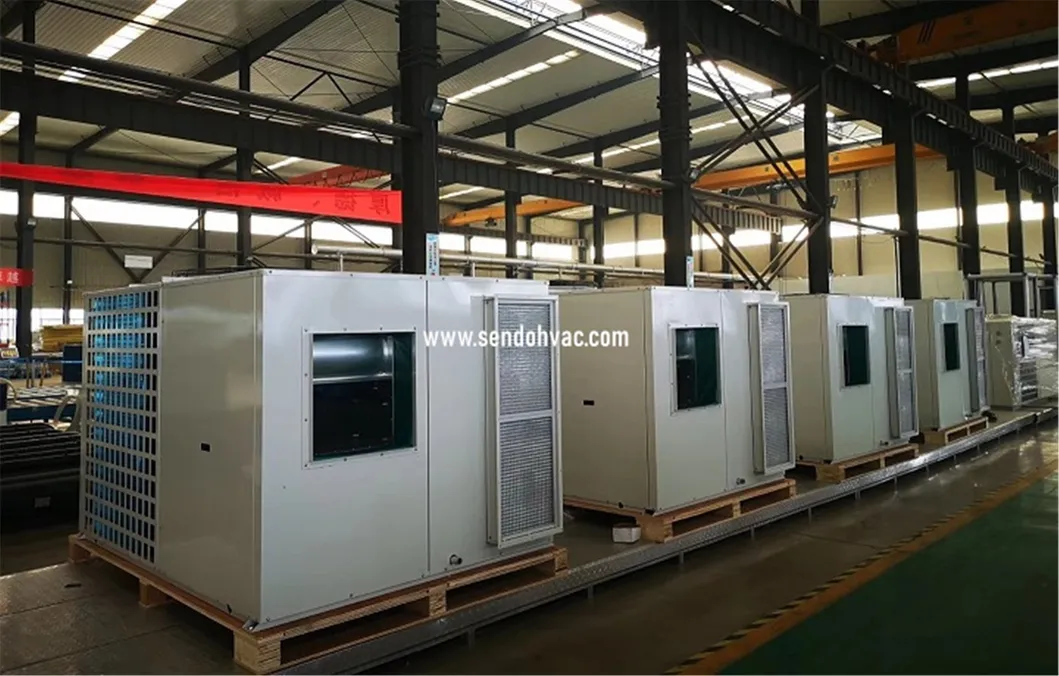

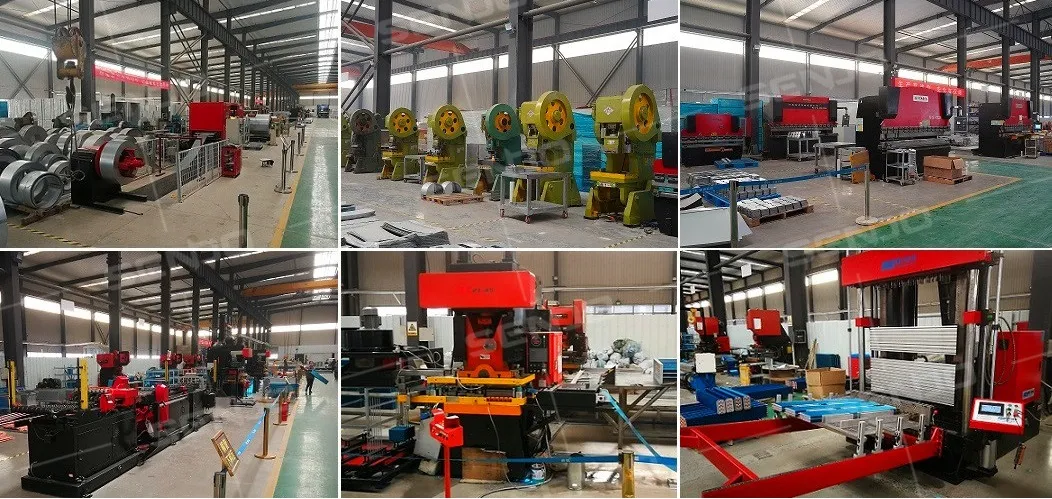

■ ورشة العمل

■ مرجع المشروع

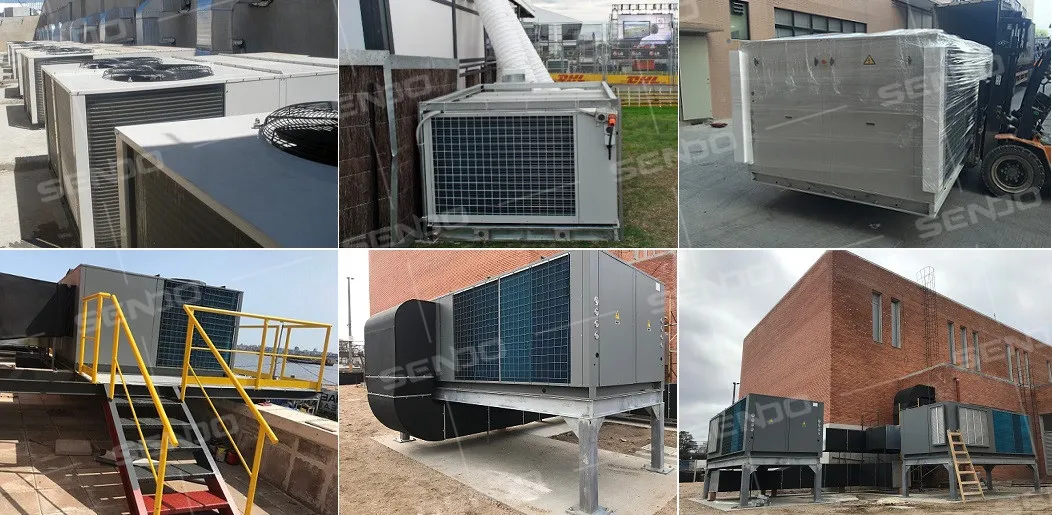

تركيب مشاريع وحدات تكييف الهواء على السطح

إن مساهمتنا المستمرة في مكافحة تكاليف الطاقة المتزايدة والاحترار العالمي تكمن في تصميم منتجات مبتكرة وفعالة وموثوقة من أنظمة تكييف الهواء، مع توفير أفضل مستويات الراحة وجودة الهواء المثالية داخل المباني. نحن نسعى باستمرار لضمان حصول شركائنا وعملائنا على حلول تبريد وتدفئة عالية الجودة ذات كفاءة تشغيلية ممتازة وعمر خدمة طويل الأمد.

الأسئلة الشائعة (FAQ)

Q1: ما هي نطاقات سعة التبريد المتاحة لوحدة التكييف المجمعة على السطح؟

تتوفر هذه الوحدات بنطاق واسع للغاية من السعات يتراوح من 3 أطنان إلى 110 أطنان (ما يعادل 12 كيلوواط إلى 392 كيلوواط) لتلبية متطلبات المشاريع السكنية والتجارية بمختلف أحجامها.

Q2: هل يمكن تشغيل هذه الوحدات في المناخات شديدة الحرارة (المناخ الاستوائي)؟

نعم، تم تصميم الوحدات للعمل بكفاءة عالية في ظروف المناخ الاستوائي القاسي T1 و T3. كما نوفر خيارات حماية إضافية مثل طلاء المكثف والمبخر باللون الذهبي المقاوم للتآكل للمناطق الساحلية والرطبة.

Q3: ما هي أنواع الضواغط والمكونات المستخدمة لضمان الموثوقية؟

نحن نعتمد بشكل أساسي على ضواغط تمرير (Scroll) عالية الكفاءة من علامات تجارية عالمية شهيرة وموثوقة مثل Copeland، والتي تضمن تشغيلًا هادئًا واستهلاكًا اقتصاديًا للطاقة مع ميزة حماية الحمل الحراري الزائد.

Q4: هل عملية التركيب والصيانة سهلة للمستخدم الفني؟

بالتأكيد، يتم تجميع وتوصيل الأسلاك واختبار المبردات بالكامل في المصنع قبل الشحن. وعند الوصول للموقع، لا يتطلب الأمر سوى توصيل كابل الطاقة الرئيسي. كما تحتوي الوحدة على أبواب وصول سريعة ومقاييس ضغط خارجية تتيح الصيانة والفحص الفني بسهولة تامة ودون الحاجة لإزالة الألواح بالكامل.

Q5: ما هي خيارات الفلاتر المتاحة لتنقية الهواء داخل المبنى؟

تأتي الوحدة مزودة بفلتر قياسي قابل للغسل وسهل التنظيف من نوع لوحة G4. كما نوفر خيارات ترقية لفلتر حقائب عالي المستوى F8 أو فلاتر الهواء عالية الكفاءة (HEPA) من نوع H13 لضمان أعلى جودة ونقاء للهواء الداخلي.

Q6: هل يمكن دمج وحدة التكييف مع نظام إدارة المباني الذكي (BMS)؟

نعم، بالإضافة إلى لوحة التحكم القياسية السلكية Syslab، يمكن تجهيز الوحدات بنظام تحكم متطور PLC من ماركات عالمية مثل Siemens أو Carel والتي تدعم الربط المباشر مع نظام إدارة المباني (BMS) للتحكم الذكي والدقيق في درجات الحرارة والرطوبة.
