ملخص المعلومات الأساسية
مستوى الجهد
الجهد المتوسط
الحجرات
غرفة الحافلات، غرفة مفتاح التحميل
ترتيب القضبان الناقلة
أفقي (لتسهيل التوسع)
الجهد المقدر
12kv / 24kv (لأنظمة التوزيع 10kv / 20kv)
التجزئة / الهيكل
تصميم وحدة معيارية
⚡

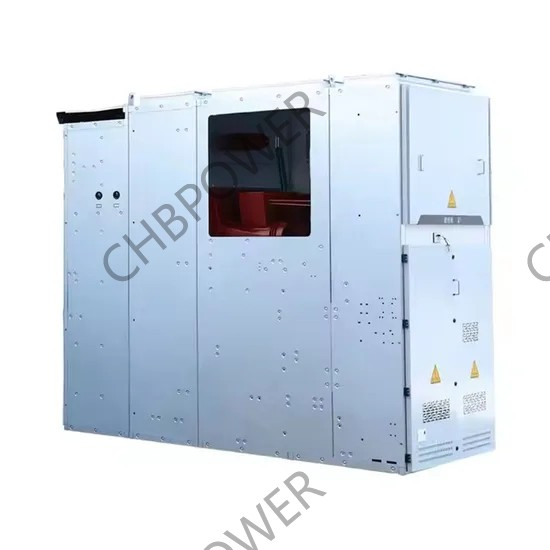

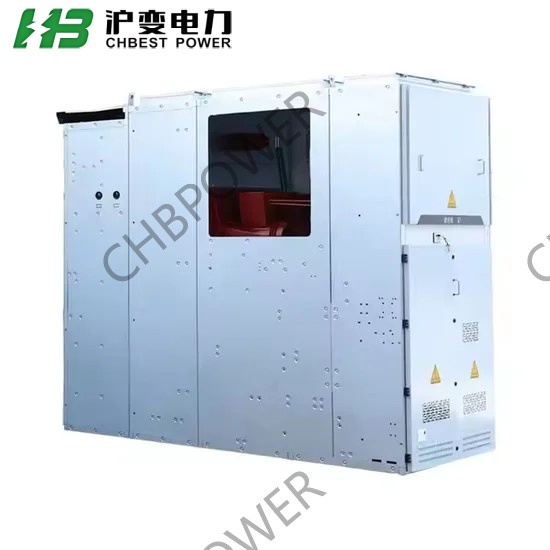

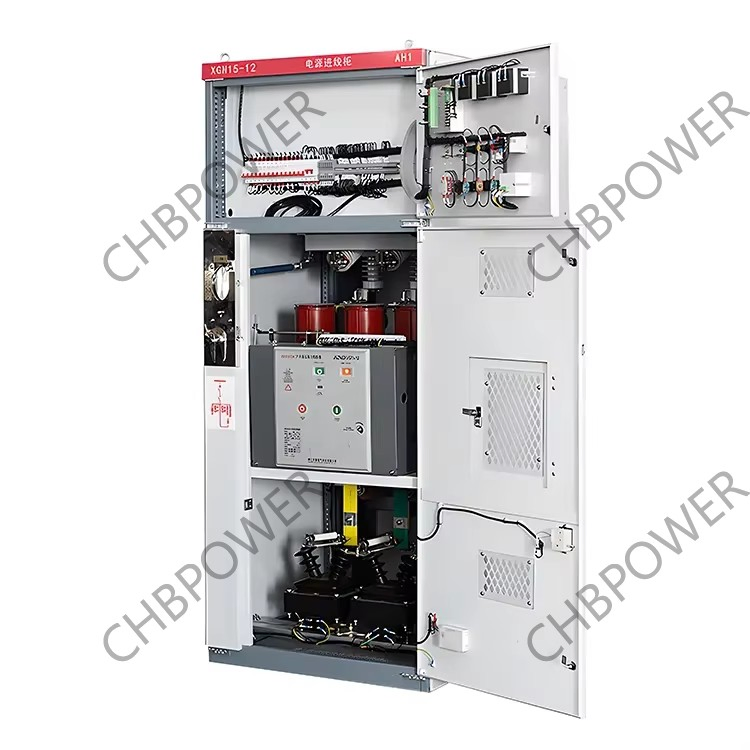

وصف المنتج والمواصفات الفنية
تم الحصول على تقرير اختبار النوع المعزول بالكامل والموجود في المركز الوطني لاختبار الأجهزة الكهربائية عالية الفولتية وتم إدراجه كمنتج عالي التقنية. يُستخدم على نطاق واسع في نظام توزيع الطاقة 10 كيلو فولت / 20 كيلو فولت، للمستخدمين الحضريين والريفيين من جميع أنواع منتجات المحولات المفضلة لنظام توزيع الطاقة.
المميزات التشغيلية والوحدات النمطية:
القواطع الكهربائية عبارة عن وضع وحدات نمطية يمكن دمجه وفقًا لأغراض مختلفة؛ وهو مقسم إلى فئتين: مجموعة وحدات ثابتة ووحدة قابلة للتوسيع، والتي يمكنها تلبية احتياجات محطات فرعية مختلفة للاستخدام المرن لقواطع المفاتيح المضغوطة. إن خزانة التحكم القابلة للانتفاخ المعزولة تماماً هي عبارة عن نظام محكم الغلق يحتوي على جميع الأجزاء الحية والمفاتيح المغلقة في مبيت من الفولاذ المقاوم للصدأ. ولا يتأثر القواطع الكهربائية بالكامل بالظروف البيئية الخارجية، الأمر الذي يضمن الموثوقية التشغيلية والسلامة الشخصية، وتحقيق الصيانة بدون الحاجة إلى الصيانة.
من خلال اختيار خطوط النقل القابلة للتوسيع، يمكن تحقيق أي تركيبة لتحقيق قابلية التعديل الكاملة. عزل الأمان الممتد للحافلة وتوفير الحماية لضمان الموثوقية العالية والسلامة. تبلغ عمر التصميم أكثر من 30 عامًا للاستخدام في الأماكن المغلقة (40 درجة مئوية) وفي الأماكن الخارجية (-50 درجة مئوية).
📊
المنتجات الرئيسية والمواصفات الفنية للوحدات
| المشروع |
الوحدات |
وحدة |
وحدة F |
الوحدة الخامسة |
وحدة CB |
| مفتاح الحمل |
جهاز كهربائي مختلط |
مفتاح التفريغ |
مفتاح العزل/التأريض |
قاطع دائرة التفريغ |
مفتاح العزل/التأريض |
| الجهد المقدر |
كيلو فولت |
12 |
12 |
12 |
12 |
12 |
12 |
| التردد المقدر |
هرتز |
50 |
50 |
50 |
50 |
50 |
50 |
| فولطية تحمل تردد الطاقة (المرحلة/المكسر) |
كيلو فولت |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
42/48a |
| جهد مقاومة الصواعق |
كيلو فولت |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
| التيار المقدر |
أ |
630 |
infus1) |
630 |
- |
1250/630 |
- |
| تيار فصل الحلقة المغلقة المقدر |
أ |
630 |
- |
- |
- |
- |
- |
| التيار المقدر لفاصل شحن الكابل |
أ |
10 |
- |
- |
- |
- |
- |
| تيار إغلاق دائرة القصر المقدر (الذروة) |
أ |
50 |
80 |
- |
- |
- |
- |
| ذروة التيار المحتمل المقدر |
Ka |
50 |
- |
- |
- |
- |
- |
| التيار المحتمل لفترة قصيرة المقدر |
Ka/35 |
20 |
- |
- |
- |
- |
- |
| تيار قطع دائرة القصر المقدر |
Ka |
- |
31.5 |
20 |
- |
25 |
- |
| تيار النقل المقدر |
أ |
- |
1700 |
- |
- |
- |
- |
| استخدم أقصى تيار للمنصهر |
أ |
- |
125 |
- |
- |
- |
- |
| مقاومة الحلقة |
-n |
≤300 |
≤600 |
- |
- |
- |
- |
| العمر الميكانيكي |
التالي |
5000 |
3000 |
5000 |
2000 |
5000 |
2000 |
| ملاحظة: يعتمد على المعدل الحالي للمنصهر |
🏢

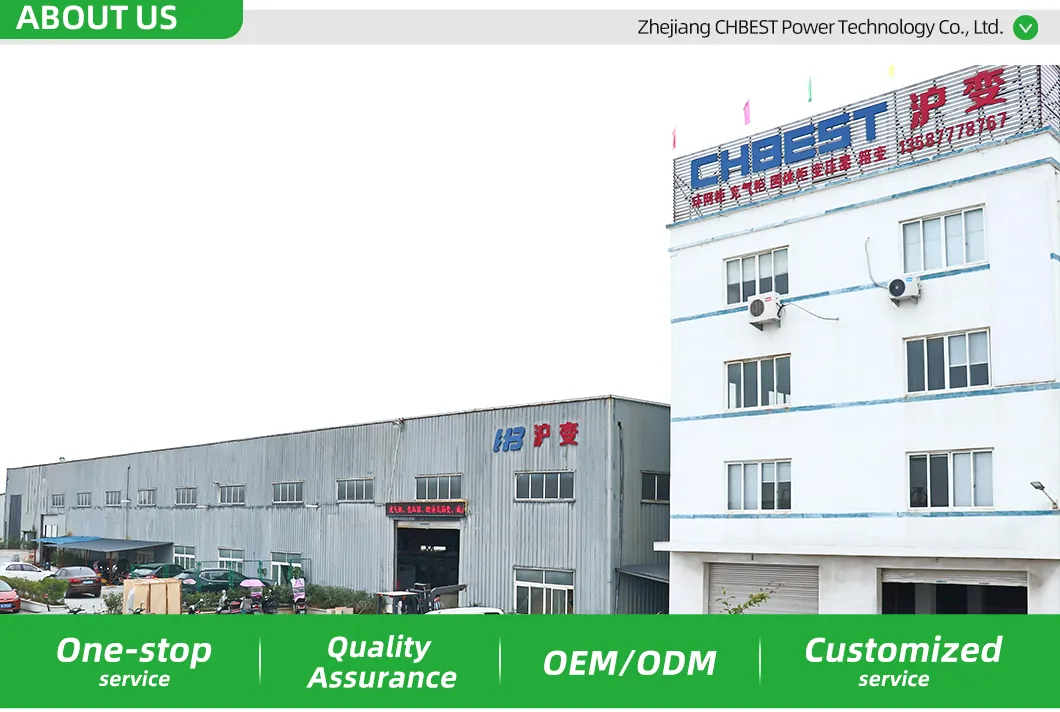

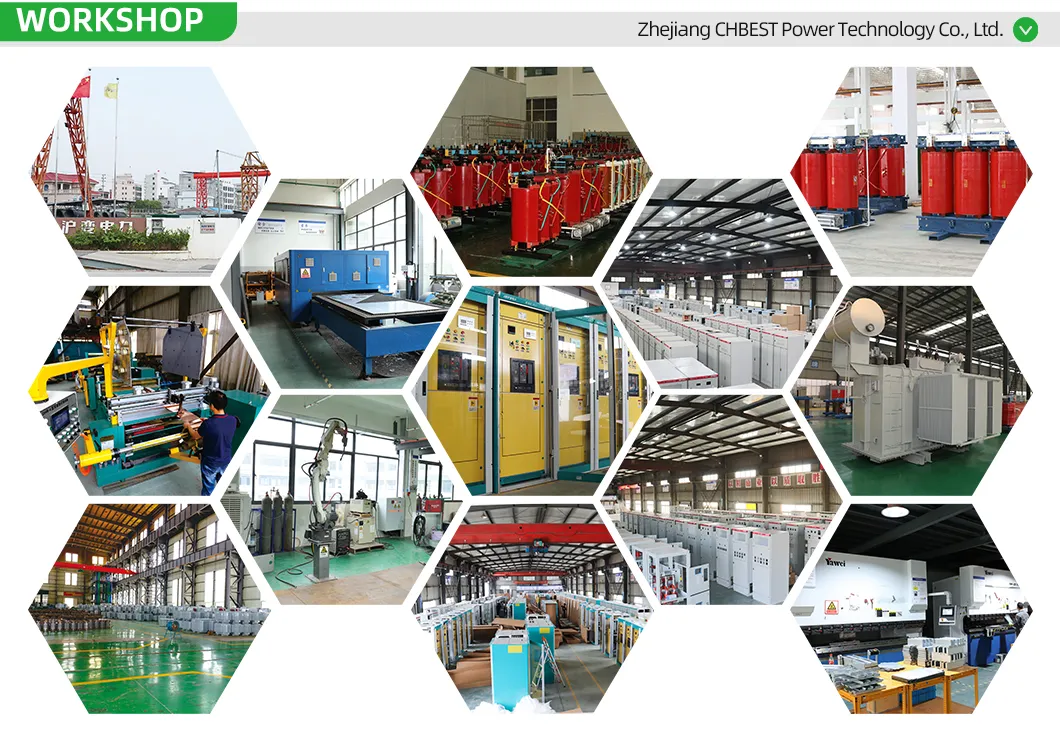

ملف تعريف التصنيع والتطوير

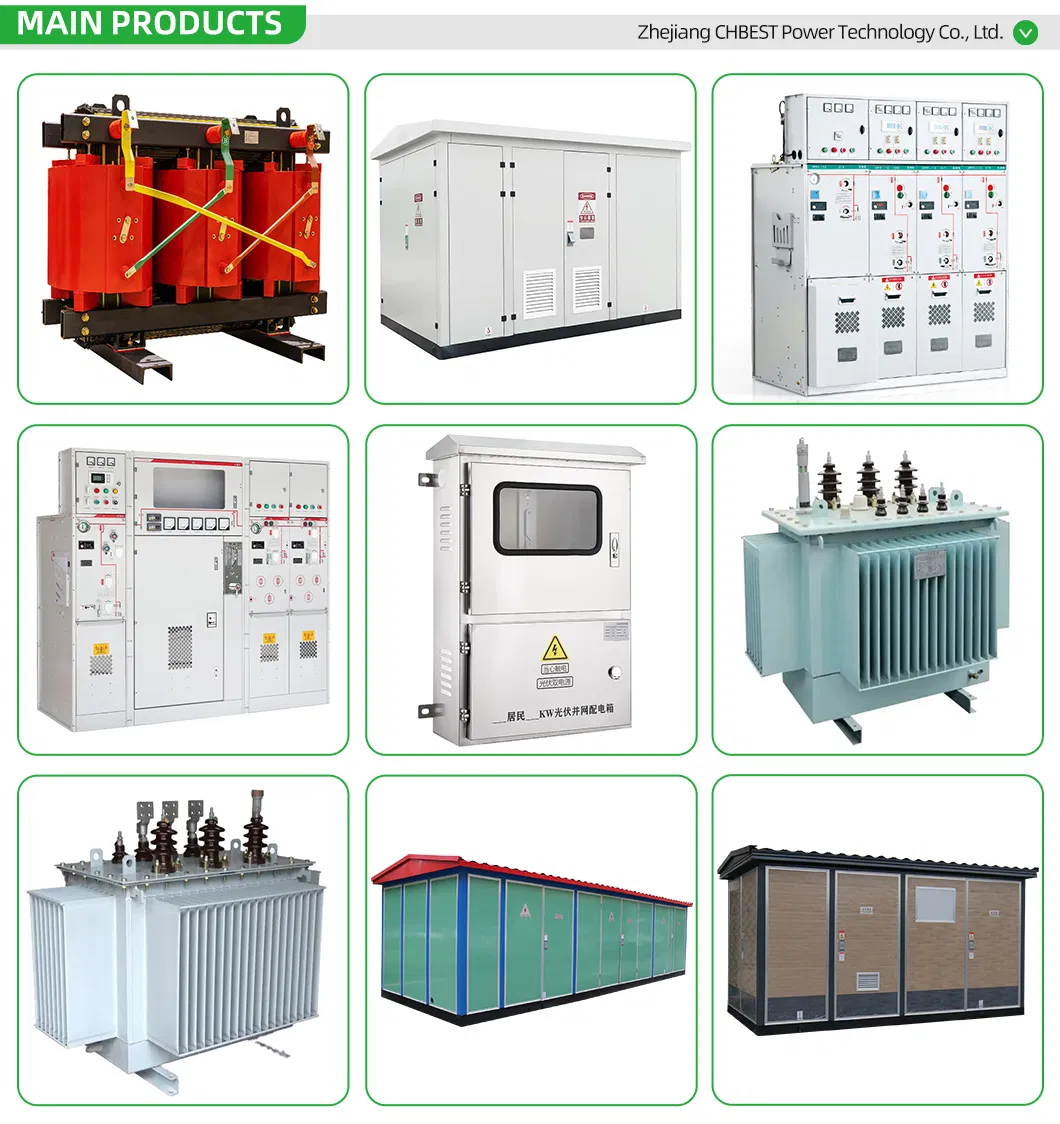

نحن شركة متخصصة في إنتاج وتطوير الوحدة الرئيسية لحلقة سادس فلوريد الكبريت، وقاطع شبكة الاتصال الحلقية المعزولة عن غاز الحماية البيئية، والوحدة الرئيسية الحلقية العازلة الصلبة، ومحطة الفتح والإغلاق، وصندوق توزيع الكابلات، ومجموعات كاملة من المعدات عالية الجهد ومنخفضة الجهد، وغيرها من مستلزمات الشبكة الكهربائية الحديثة.
تمتلك الجهة المصنعة قوة تقنية قوية، تجمع بين مجموعة من الخبراء في تصميم وتطوير هندسة الطاقة، والتصنيع لسنوات عديدة من النخبة في تكنولوجيا التشغيل الآلي للطاقة. تم تطوير منتجات مبتكرة في مجال حماية البيئة، وتصغير الحجم، والاستخبارات، وتسهيل الصيانة، وغير ذلك من الجوانب لتحقيق عدد من التطورات التكنولوجية المعتمدة محلياً وعالمياً.
📜
الشهادات والاعتمادات الرسمية
📦
عمليات التغليف والشحن
💬
الأسئلة المتداولة (FAQ)
❓
هل أنتم جهة تصنيع مباشرة أم شركة تجارية؟
نعم، نحن نمتلك مصنعنا الخاص المجهز بالكامل بأحدث خطوط الإنتاج والتقنيات لضمان جودة التصنيع وتلبية الاحتياجات المتنوعة.
❓
ما هي شروط وفترة الضمان المقدمة على المنتجات؟
نحن نقدم ضمانًا كاملاً لمدة 12 شهرًا على جميع منتجاتنا مع توفير الدعم الفني اللازم.
❓
كم تستغرق فترة الإنتاج والتسليم عادةً؟
تستغرق عملية الإنتاج عادةً من 4 إلى 6 أسابيع، وذلك بناءً على حجم الطلب والمواصفات الفنية المطلوبة لكل مشروع.
❓
ما هي شروط وطرق الدفع المعتمدة لديكم؟
يمكننا قبول الدفع عن طريق التحويل البنكي T/T وكذلك الاعتمادات المستندية L/C.
❓
كيف يتم التحكم في جودة المنتجات وفحصها قبل الشحن؟
نقوم بإجراء فحص شامل لمراقبة الجودة بنسبة 100% لضمان كفاءة وأمان كل منتج. لدينا أكثر من 10 مراحل فحص دقيقة تغطي دورة الإنتاج كاملة من المواد الخام وحتى الاختبارات النهائية، وحاصلون على شهادات الجودة الرسمية المطلوبة.
❓
ما هي المتطلبات الأساسية لتوفير عرض سعر مخصص؟
للحصول على عرض دقيق ومطابق، يفضل تزويدنا بالرسومات الهندسية المعتمدة ومستندات المواصفات الفنية التفصيلية للمشروع.
