📋 ملخص المعلومات الأساسية
نموذج رقم.
HD-Steel Structure
عضو بناء
عمود h ورافعة، عارضة ربط، دعامة x، دعامات السقف وغيرها
الصف
الصلب الكربوني الهيكلي
طريقة التشكيل
مُدوَّر حار ومُلحم
هيكل الجدار السكني
دعم الحائط
المعيار
BS، ASTM، DIN، GB، en1090
نوع الصلب
فولاذ هيكلي عالي الجودة للكربون
الرسم
رسم تصميم مجاني، إصدار ثنائي الأبعاد وثلاثي الأبعاد
مقاومة الرياح والثلوج والزلازل
80~280 كم/ساعة، 30~200 كجم/م2، الفئة 9
إطار
مبنى إطار مدخل فولاذي
وقت التسليم
من 4 إلى 6 أسابيع
شهادة
فحص ISO وCE والجهات الأخرى
درجة ميل السقف
10%، 12%، 16%، 25%، 30%، إلخ
عمود وأمل
شعاع ساخن متوف أو شعاع
ذراع الربط
أنبوب دائري أو أنبوب مربع
بورلين
[ك] [بورلين] ، [ز] [بورلين] ، حارّة لفّ [بوورلين]
تغطية السقف
لوح واحد مجعد أو لوحة شطائر
تغطية الحائط
لوح واحد مجعد أو لوحة شطائر
نافذة
إطار من سبائك الألومنيوم أو PVC
البوابة
الباب الصناعي المنزلق أو باب غالق البكرة
الخيار
حزام النافذة العلوية، تركيبة التهوية، القاطعة، الرافعة
حزمة النقل
تحميل الهيكل الرئيسي في نطاق 40 قدمًا، تحميل الآخرين
رمز النظام المنسق
7308900000
القدرة الإنتاجية
10000 متر مربع شهريا
🏗️ وصف المنتج
🛠️ تفاصيل الهيكل والمكونات

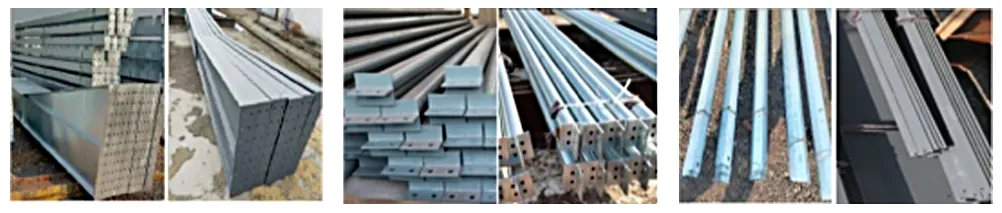

🔹 عمود وأرسام
إطار الهيكل الفولاذي الرئيسي:
المادة: الشعاع H الملحوم أو الضوء H المدلفن الساخن وغيره
الدرجة: Q355B (S355JR)
السطح: مغلفنة مغلفنة الزنك أو طلاء مضاد للصدأ الدهان الغنية بالزنك الايبوكسي الخ
الاستخدام: إطار الهيكل الفولاذي الرئيسي
🔹 ذراع الربط (دعامة EAVE)
الدعامة (عارضة الربط) على EAVE والعصيدة:
المادة: أنبوب مستدير أو أنبوب مربع الخ
الدرجة: Q235B (S235JR)
السطح: مغلفنة الزنك المغلفنة في الانخفاض الساخن أو طلاء مضاد للصدأ الزنك pepoxy الطلاء وغيره
الاستخدام: تجنب اهتزاز إطار الهيكل الفولاذي الرئيسي في اتجاه الطول
🔹 قوس X
× دعامة للسقف والجدار:
المادة: قضيب مستدير فولاذي زاوية إلخ
الدرجة: Q235B (S235JR)
السطح: مغلفنة الزنك المغلفنة في الانخفاض الساخن أو طلاء مضاد للصدأ الزنك pepoxy الطلاء وغيره
الاستخدام: جعل الهيكل مستقرًا وربط المبنى بالكامل

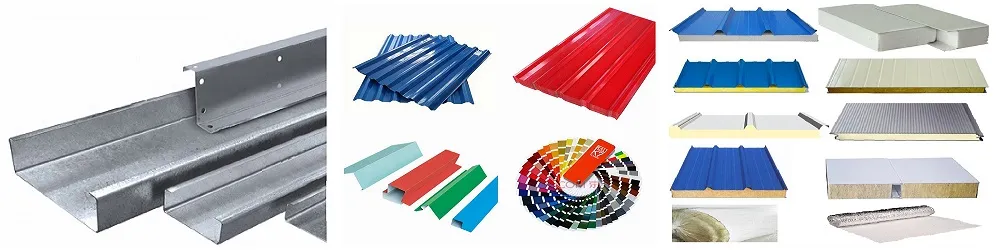

🔹 بورلين وجدار جيرت
بورلين:
المادة: C/Z purlin الخ
الحجم: 80~300 مم، السمك: 1.8~3.0 مم
الدرجة: Q235 (S235JR)
السطح: طبقة من الزنك مغلفنة
التطبيقات: لدعم بنية الحماية وتثبيت لوحات التغليف
🔹 لوح فولاذي مجعد
ورقة واحدة:
اللون: ألوان RAL اختياري
السمك: 0.13-0.8 مم
النوع: V840، V900 نوع الموجة المزدوجة
الاستخدام: سقف مبنى مسبق الصنع أو تغطية جدار وتشذيب
الغطاء: لتغطية الحواف وزوايا الجدران لتجنب التسرب
🔹 لوحة السندويشات
ألواح عزل:
التركيب: ألواح PPGI من طبقتين وقلب عازل
النوع: لوحة ساندويتش EPS، الصوف الصخري، لوحة PU/PIR
العزل: بطانية من الصوف الزجاجي أو رغوة البولي إيثيلين
التطبيقات: حماية من الحريق وعزل حراري

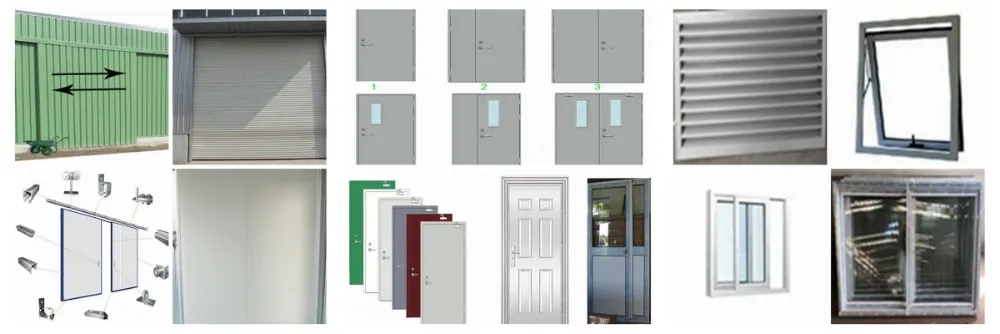

🔹 البوابة
الباب المنزلق: إطار أنبوب فولاذي + لوح مجعد أو لوحة شطائر
باب غالق بكرة كهربائي: عادة سمك 0.8 مم مقاوم للرياح
أبواب مزدوجة ومظلات للمأوى فوق البوابات
🔹 أبواب الخروج والمكاتب
باب التأرجح: سبائك ألومنيوم، مقاوم للحريق، باب فولاذي مكتبي بألوان ومقاسات ومقابض متنوعة للاختيار
🔹 النوافذ وفتحات التهوية
إطار النوافذ: سبائك الألومنيوم أو PVC
الزجاج: سمك 4 مم زجاج عادي أو 5 مم/6 مم زجاج مقسى
النوع: نافذة منزلقة، نافذة تهوية، معلقة علوية

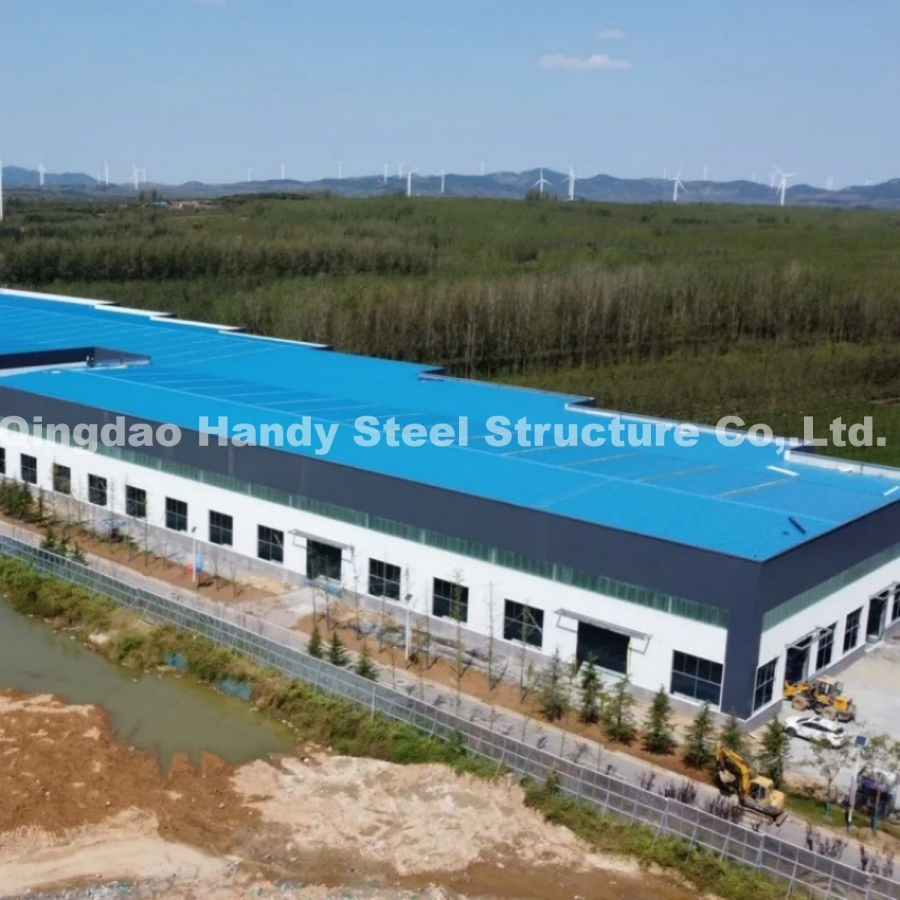

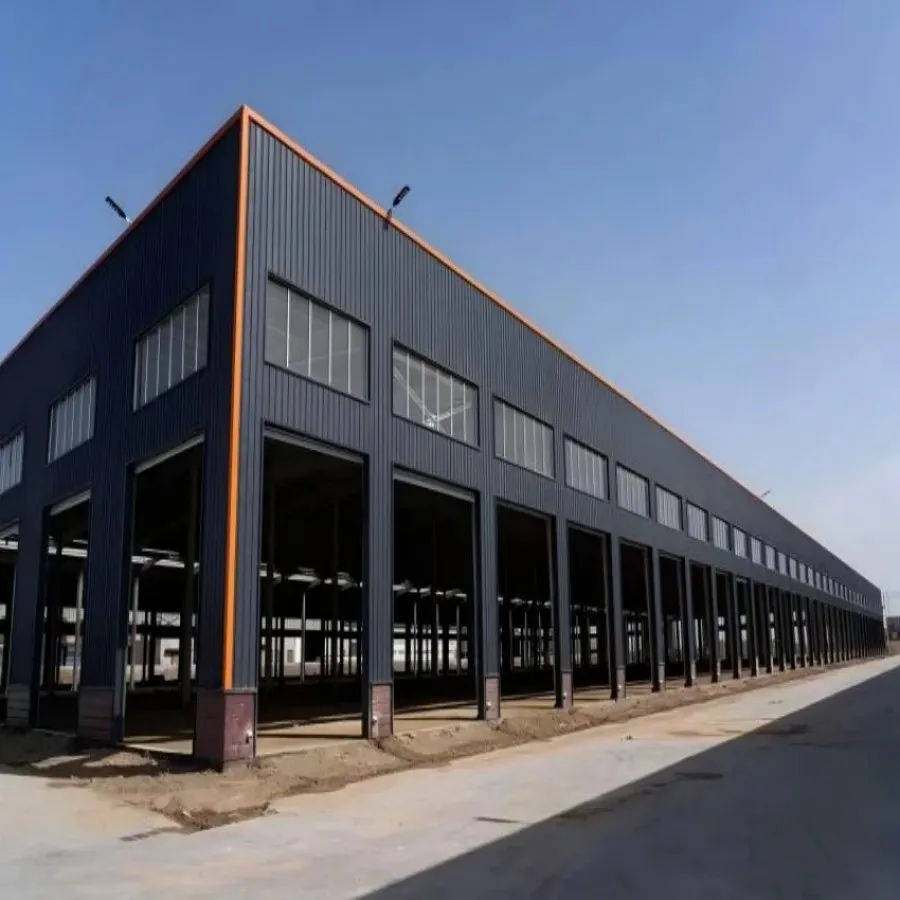

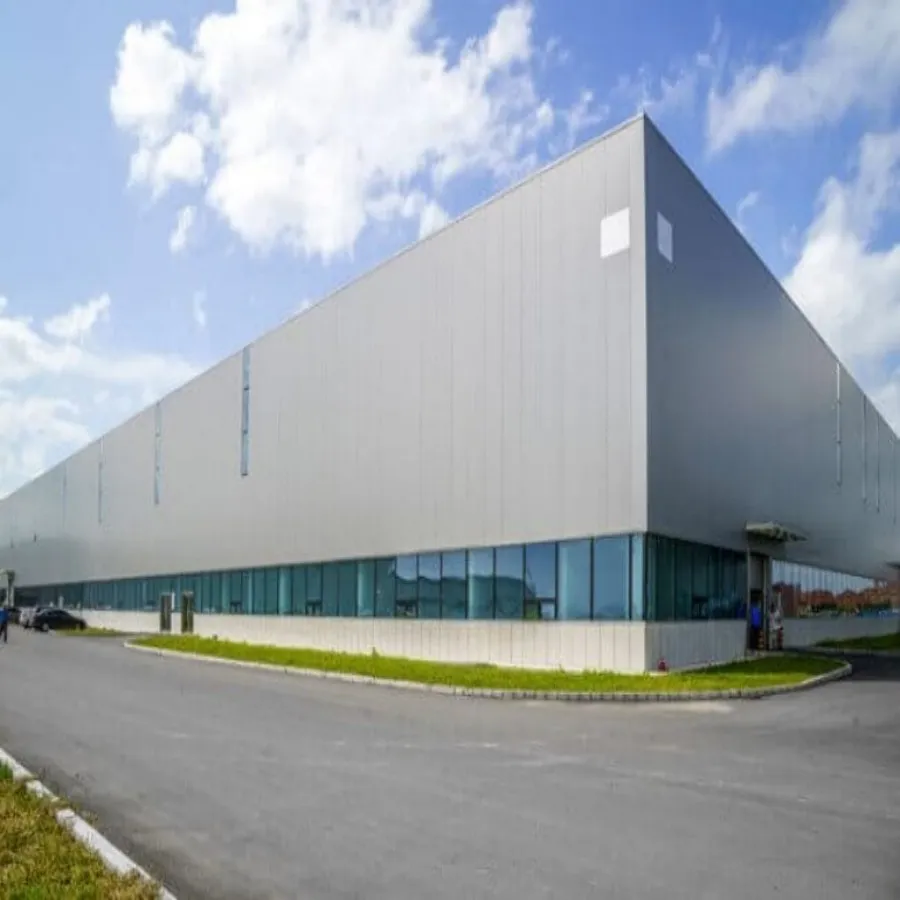

🌟 سيناريوهات التطبيق

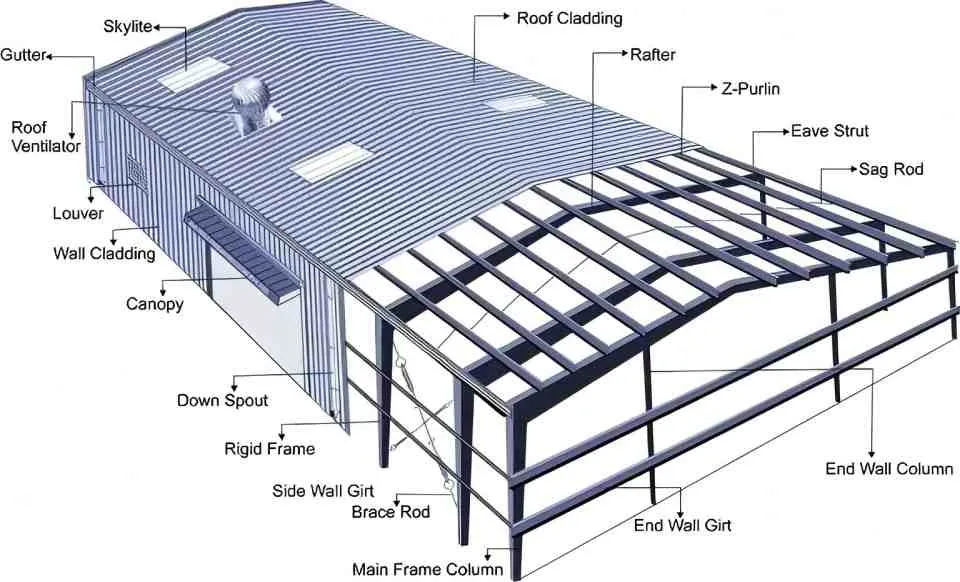

📐 هيكل المنتج
📊 المواصفات الفنية (الرمح)
| البند |
المواصفات الفنية |
| التطبيق |
مخزن الصلب، مبنى هيكل الصلب، ورشة الصلب، حظيرة، صالة رياضية، قاعة الصلب، مركز التسوق، حظيرة البقر والدواجن |
| مسح النطاق (العرض) |
6 ~ 50 متر بدون أعمدة وسطية |
| الارتفاع |
2 ~ 20 متر |
| الطول |
حسب المتطلبات والمواصفات المطلوبة |
| درجة المواد |
Q355B (S355JR) أو Q235B (S235JR) أو حسب الطلب |
| العمود والرباط |
شعاع H ملحوم أو ملفوف على الساخن |
| ذراع الربط |
أنبوب مستدير أو أنبوب مربع أو حسب الطلب |
| ملفاف X |
قضيب فولاذي مستدير، أو فولاذ بزاوية أو حسب الطلب |
| بورلين |
C purlin ، Z purlin ، سمك: 2.0 مم، 2.2 مم، 2.5 مم، 3.0 مم |
| ارتخاء القضيب |
قضيب مستدير من الصلب، زاوية، C purlin الخ |
| تغطية الحائط والسقف |
ورقة فولاذية مجعدة فردية (0.12~1.2 مم) أو لوح ساندوتش بانل EPS، صوف صخري، ألياف زجاجية، بولي يوريثان (سمك: 50، 75، 100، 150، 200 مم) |
| البوابات والأبواب |
باب غالق بكرة كهربائي / باب منزلق، باب تأرجح صلب أو ألومنيوم |
| النوافذ |
إطار ألومنيوم أو فولاذ بلاستيكي (منزلقة، فتحة تهوية، معلقة علوية) |
| المعالجة السطحية |
تنظيف بالخردق مع طلاء إيبوكسي مضاد للصدأ أو جلفنة على الساخن |
| الشهادات |
ISO9001، CE EN1090 EXC2، IWE وغيرها |
| التحكم في الجودة |
مفتوح لفحص الطرف الثالث مثل SGS، QIMA، BV |
| الرافعة |
حسب الطلب: 5 طن، 10 طن، 15 طن، إلخ. |
| الملحقات |
قواطع مياه، أغطية تشذيب، أنابيب تصريف، فتحات تهوية، مسامير ربط، براغي ذاتية للولبة |
| الحزمة |
يتم تحميل الإطار الفولاذي الرئيسي في حاويات 40 قدمًا مفتوحة من الأعلى، والألواح والملحقات في حاويات 40 قدمًا HQ |
عند بناء مبنى من الصلب، هناك الكثير من الخيارات الخاصة بالنوع والاتجاه:
• إطار الهيكل: يمكن تصميم المبنى بارتفاعات متفاوتة، بميل، أو استخدام إطار مقطعي أو إطار أنبوبي، مع السلالم والدرابزين.
• تغطية المبنى: تحديد ارتفاع الجدار الحجري، اختيار لوح فولاذي فردي أو لوح ساندوتش، أحزمة النوافذ العلوية، فتحات التهوية، المزاريب وتصريف المياه.
• النوافذ والأبواب: خيارات الأبواب المنزلقة، الأبواب الكهربائية، النوافذ المفصلية أو المعلقة.

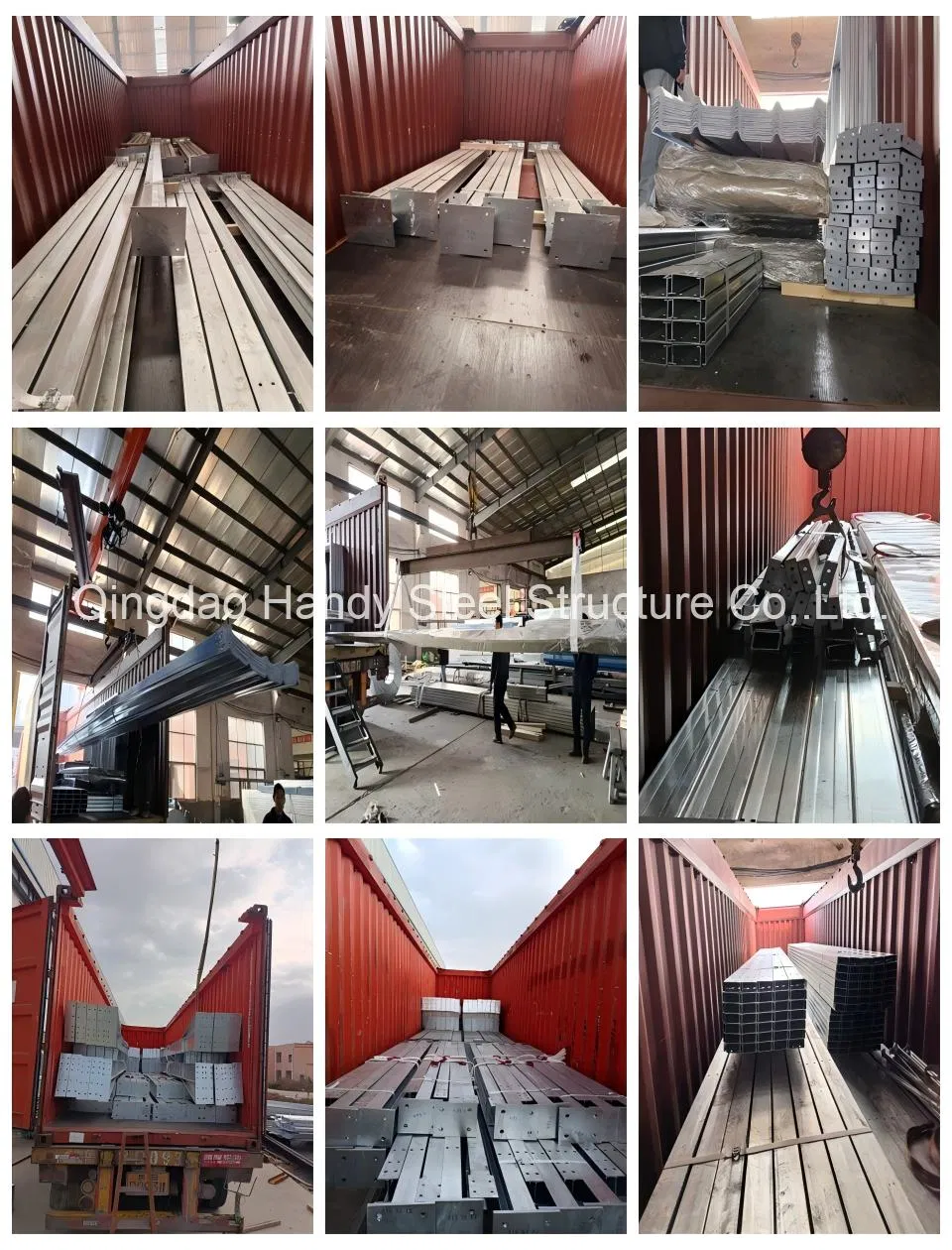

📦 التغليف والشحن
📜 الشهادات والمعايير الدولية
تصدير مستمر إلى جميع أنحاء العالم لأكثر من 15 عاماً، وتوافق كامل مع المعايير الدولية:
- المعايير الأوروبية: متوافقة مع معيار EN1090 EXC2 وحاصلة على علامة CE للتصدير إلى فرنسا وإسبانيا والنرويج وغيرها.
- معايير أفريقيا: مطابقة لمواصفات BS5950-2 وGB بدعم من شهادات BV وSGS.
- معايير آسيا والشرق الأوسط: EN1090 وBS5950 للتصدير إلى السعودية وقطر وعُمان والأردن والعديد من البلدان.
- المعايير الأسترالية: متوافق مع الكود AS-4100-1998 المعتمد من SGS.
- المعايير الأمريكية: تصميم متوافق مع AISC 360-16.

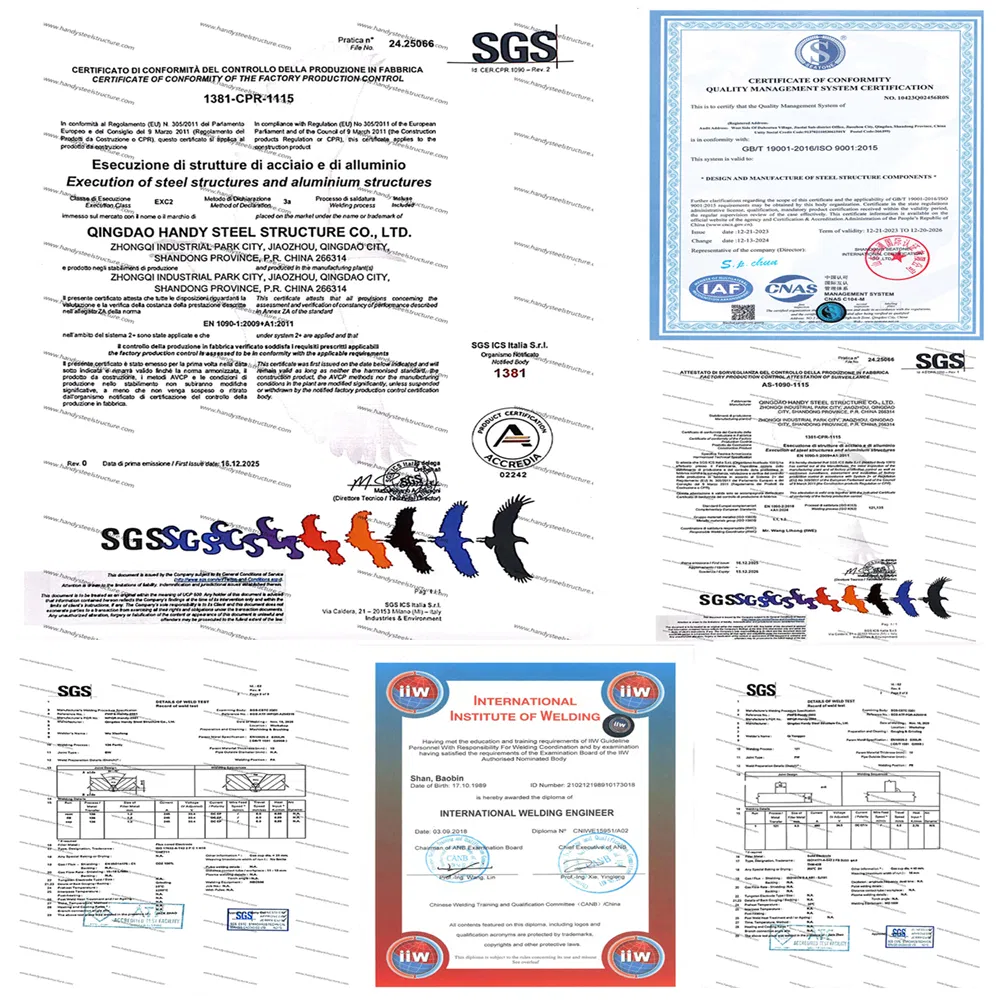

📁 كتالوج وثائق التأهيل والشهادات
1. شهادة اختبار تأهيل عامل اللحام لعملية 121 (لحام القوس المغمور) - النموذج 1
2. شهادة اختبار تأهيل عامل اللحام لعملية 121 (لحام القوس المغمور) - النموذج 2
3. شهادة اختبار تأهيل اللحام لعملية 135 (لحام المعادن بالغاز النشط) - النموذج 1
4. شهادة اختبار تأهيل اللحام لعملية 135 (لحام المعادن بالغاز النشط) - النموذج 2
5. شهادة تأهيل لحام الزاوية لعملية 135 FW - النموذج 1
6. شهادة تأهيل لحام الزاوية لعملية 135 FW - النموذج 2
7. شهادة موظفي الفحوصات غير التدميرية (NDT)
8. شهادة مهندس لحام دولي (IWE) معتمدة
9. شهادة اختبار المواد EN10204-3.2 لحديد S235JR
10. شهادة اختبار المواد EN10204-3.2 لحديد S355JR
11. سجل تأهيل إجراء اللحام (WPQR) لعملية لحام القوس المغمور 121
12. تقرير تأهيل إجراء اللحام لعملية 121 SAW
13. نتائج اختبارات تأهيل إجراء اللحام لعملية 121
14. سجل تأهيل اللحام التناكبي (BW) لعملية 135
15. اختبار تأهيل إجراء اللحام التناكبي لعملية 135
16. نتائج اختبار اللحام التناكبي لعملية 135 BW
17. سجل تأهيل لحام الزاوية لعملية 135
18. اختبار تأهيل لحام الزاوية لعملية 135 Fillet Weld
19. نتائج اختبار تأهيل لحام الزاوية لعملية 135
20. شهادة المطابقة الأوروبية CE EN 1090-1
21. فئة التنفيذ المعتمدة CE EN 1090-1 EXC2
22. شهادة فحص المصنع لحديد H المدرفل على الساخن Q355B
23. شهادة فحص المصنع للألواح الفولاذية Q355B
24. شهادة فحص المصنع للحديد الزاوي Q235B

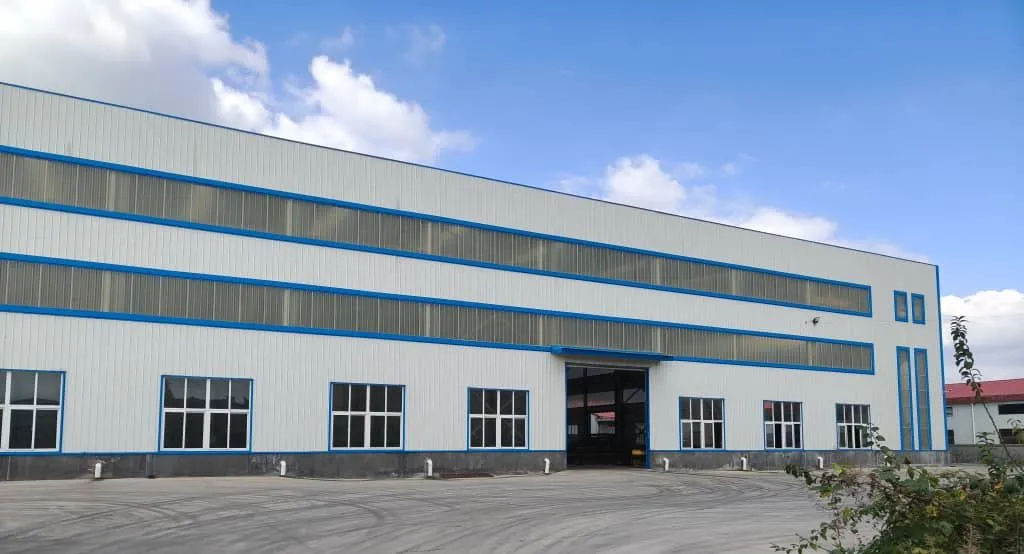

🏢 ملف تعريف الشركة
نحن شركة مصنعة رائدة وموثوقة لمواد البناء الفولاذية. قمنا بتنفيذ وبناء العديد من المشاريع والمباني التجارية الكبيرة وحظائر الطائرات والمستودعات والأرصفة والمباني الصناعية ومصانع المعالجة ومخازن الصلب ومراكز التسوق ومزارع الدواجن والمباني الزراعية والهياكل المعدنية المتنوعة في العديد من بلدان العالم مثل باراغواي، تشيلي، كولومبيا، المكسيك، أستراليا، نيوزيلندا، ميانمار، موريشيوس، جنوب أفريقيا، أنغولا، السنغال، المجر وفرنسا.
يمتلك المصنع خطوط إنتاج كاملة ومتطورة للهياكل الفولاذية، حيث يساهم القص بالليزر في تحسين مظهر المنتج، وآلات الثقب ثلاثية الأبعاد تعزز دقة ثقوب عوارض H. وتلبي خطوط إنتاج مقاطع C / Z وألواح الساندوتش بانل والألواح المموجة الاحتياجات المتنوعة للمشاريع المحلية والدولية بدقة عالية.
يبلغ حجم الإنتاج السنوي ما يقارب 30,000 طن من الفولاذ وعوارض H الملحومة، و8,000 طن من مقاطع C و Z، و100,000 متر مربع من ألواح الساندوتش بانل، و8,000 طن من ألواح الصلب المموج.

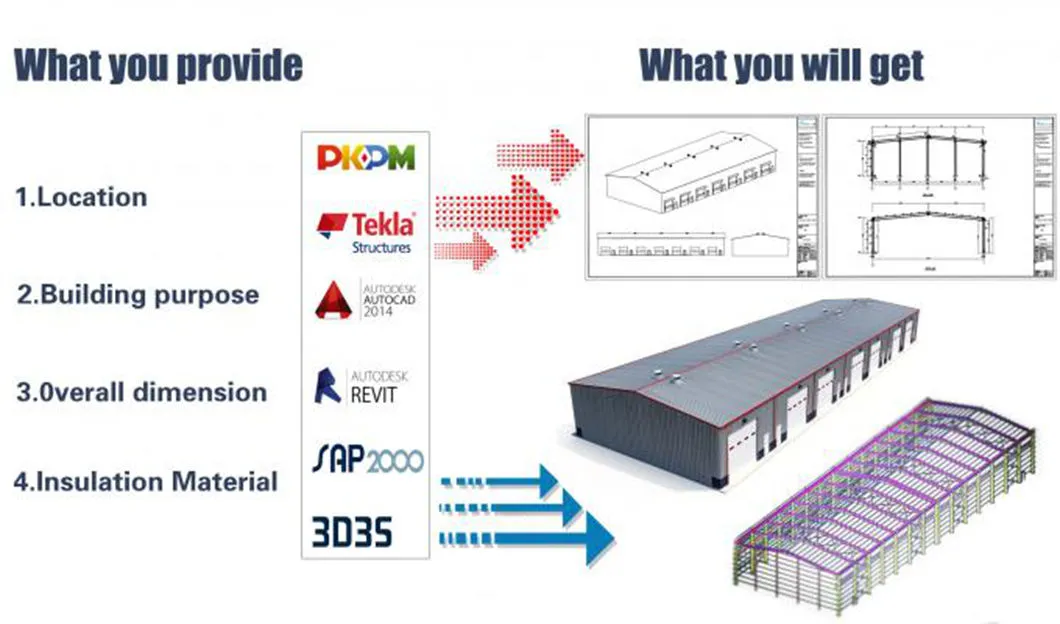

نقدم خدمات اتصالات متكاملة وخطة ميزانية ورسوم تفصيلية للتصميم ثنائية وثلاثية الأبعاد قبل البدء بالإنتاج، مع إمكانية توفير صور ومقاطع فيديو لمتابعة تقدم الإنتاج وتقارير فحص الجودة لضمان نجاح الشراء والتركيب.
⭐ مزايانا
- رسومات وتصاميم معمارية مجانية ثنائية وثلاثية الأبعاد.
- تصميم الهيكل الفولاذي الأساسي مصمم ليعمر لأكثر من 50 عاماً.
- مقاومة عالية للرياح، الثلوج، والزلازل.
- معايير تصميم متعددة حسب الطلب: المعيار الأوروبي EN1090-2، المعيار الأسترالي AS4100، والمعيار الأمريكي AISC-360-05 وغيرها.
- تصميم مسافات واسعة تصل إلى 60 متراً دون أعمدة داخلية.
- استخدام مواد فولاذية عالية القوة مثل S355JR, Q355B, GR50.
- تصميم إطارات البوابات الفولاذية بعوارض H و I.
- توفير مواد عزل للأسقف والجدران بالإضافة إلى خيارات الطبقة الواحدة.
- تضمين الأبواب والنوافذ الصناعية المناسبة للتصميم.
- تجميع سهل بواسطة البراغي والمسامير بدون الحاجة إلى لحام في الموقع.
- حرية الاختيار بين الجلفنة بالغمس الساخن أو الطلاء المضاد للصدأ.
- التسليم الفعلي والفعال خلال فترة تتراوح بين 4 إلى 6 أسابيع.
- دعم التخصيص الكامل حسب طلب العميل.
- خبرة طويلة في الأسواق العالمية الممتدة منذ عام 2007.
🏭 مرافق الإنتاج للهيكل الفولاذي

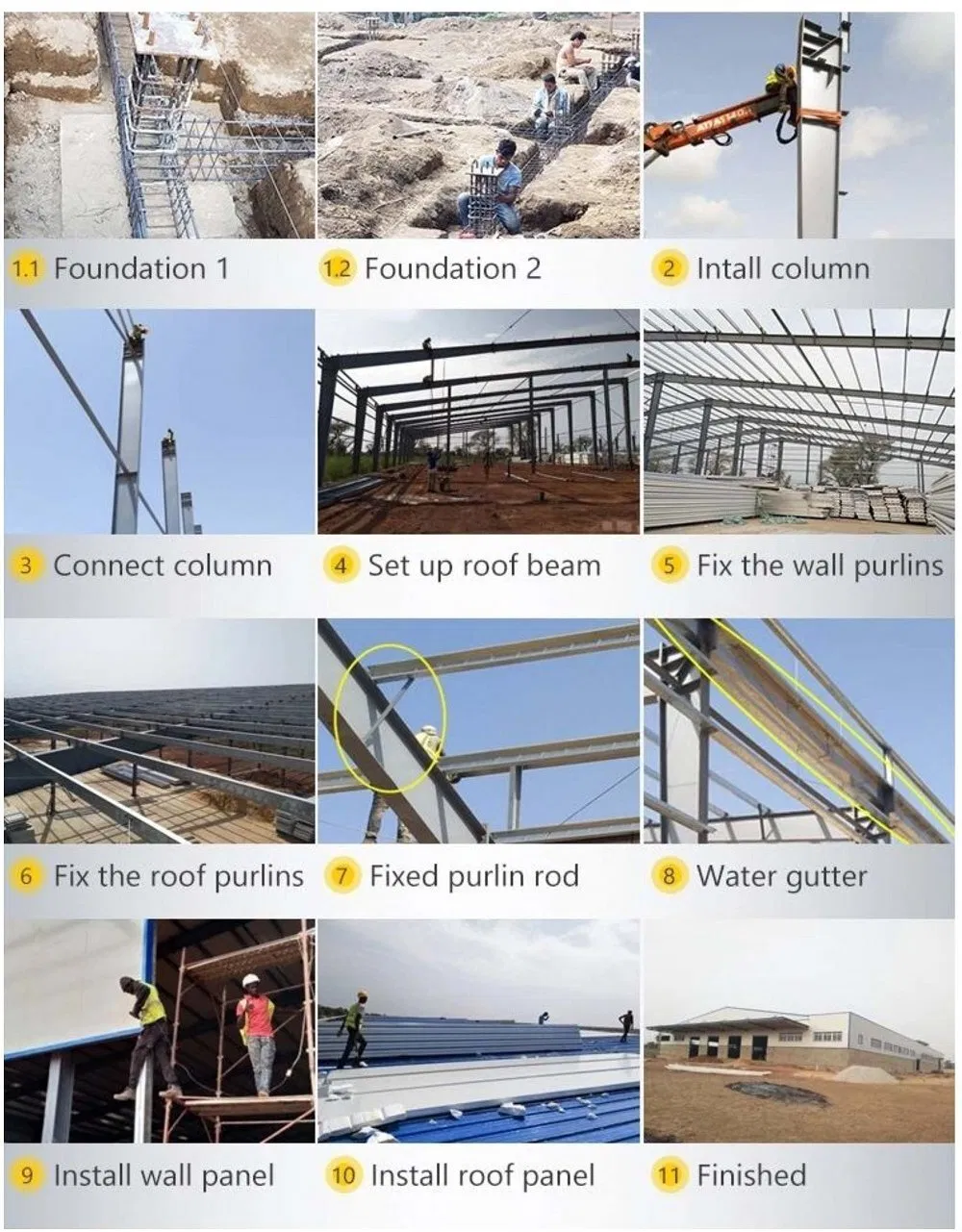

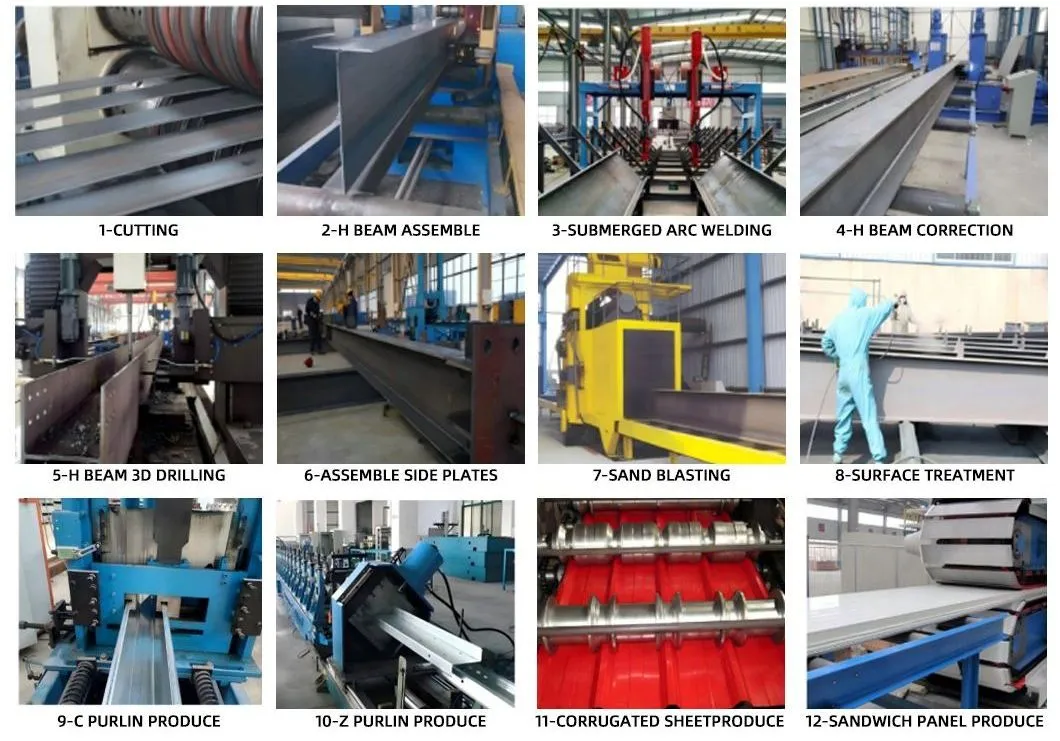

🏗️ عمليات التصنيع المتقدمة
📝 كيفية الطلب والاستفسار
إذا كنتم مهتمين بمنتجاتنا، يرجى تزويدنا بالتفاصيل التالية للحصول على عرض أسعار وتصميم مناسب:
- الموقع الجغرافي للمشروع (البلد والمدينة)؟
- المقاسات المطلوبة: الطول × العرض × ارتفاع EAVE (بالمتر)؟ وهل تقبلون بوجود أعمدة داخلية إذا زاد العرض عن 30 متر؟
- أقصى سرعة رياح متوقعة في المنطقة (كم/ساعة أو م/ثانية)؟
- أقصى حمل للثلوج وارتفاعها (مم)؟
- مستوى مقاومة الزلازل المطلوب؟
- هل هناك حاجة لجدار حجري سفلي (وإذا نعم، هل بارتفاع 1.2 متر)؟
- نوع العزل الحراري المطلوب: ألواح ساندوتش بانل (EPS، صوف صخري، ألياف زجاجية، بولي يوريثان) أو صفائح معدنية فردية؟
- كمية وحجم الأبواب المطلوبة (العرض × الارتفاع)؟
- كمية وحجم النوافذ المطلوبة (العرض × الارتفاع)؟
- المعالجة السطحية المفضلة للهيكل الفولاذي: طلاء أم جلفنة بالغمس الساخن؟
- هل توجد متطلبات لرافعات، طوابق ميزانين، أو أي طلبات خاصة أخرى؟
❓ الأسئلة الشائعة (FAQ)
هل يتم تخصيص مبنى الهيكل الفولاذي بالكامل؟
نعم، نقوم بتصنيع وتصميم كل شيء بشكل مخصص وفقاً لاحتياجات ومواصفات مشروعك. بعد تزويدنا بتفاصيل أبعاد وموقع البناء، سنقدم لك تصميماً أولياً مجانياً وعرض أسعار ملائماً.
ما هي ضمانات الجودة وكيف يتم التحكم بها؟
نقوم بعمليات الفحص الذاتي الدقيقة في كل مرحلة من مراحل التصميم والإنتاج. كما نرحب ونقبل تماماً بالفحص والاختبارات من جهات فحص خارجية مستقلة وموثوقة مثل SGS و BV و QIMA لضمان المطابقة الكاملة.
هل تقدمون خدمة المساعدة في التركيب والإشراف في الموقع خارج البلاد؟
نوفر لك رسومات ثلاثية وثنائية الأبعاد تفصيلية ومقاطع فيديو توضيحية شاملة لإرشاد عملية التركيب. وفي بعض الحالات وبناءً على الطلب، يمكننا ترتيب سفر مهندسين للمساعدة والإشراف الميداني في موقع البناء.
ما هي أسواق التصدير الرئيسية التي تخدمونها؟
تم تصدير هياكلنا الفولاذية إلى مختلف دول العالم بما يشمل الأسواق الأوروبية، الأفريقية، الشرق الأوسط، أستراليا، وأمريكا الوسطى والجنوبية بخبرة ممتدة لأكثر من 15 عاماً.
ما هي المعايير الدولية المتوفرة لتصاميمكم؟
تتوافق تصاميمنا مع عدة أكواد دولية مثل المعايير الأوروبية (EN1090 EXC2) المعتمدة بعلامة CE، المعايير البريطانية (BS5950)، المعايير الأسترالية (AS-4100)، والمعايير الأمريكية (AISC 360) لتناسب متطلبات البناء المحلية لكل دولة.
ما هي المدة الزمنية المعتادة لتسليم الطلبات؟
تستغرق عملية الإنتاج والتجهيز للشحن عادة من 4 إلى 6 أسابيع بعد اعتماد الرسومات والتصاميم الهندسية النهائية والاتفاق على التفاصيل الفنية.
