تصميم معياري احترافي تثبيت سريع مقاومة الزلازل مدير المقاطعة/إطار معدني مسبق الصنع/فولاذ مبنى مستودع الهيكل/ورشة العمل

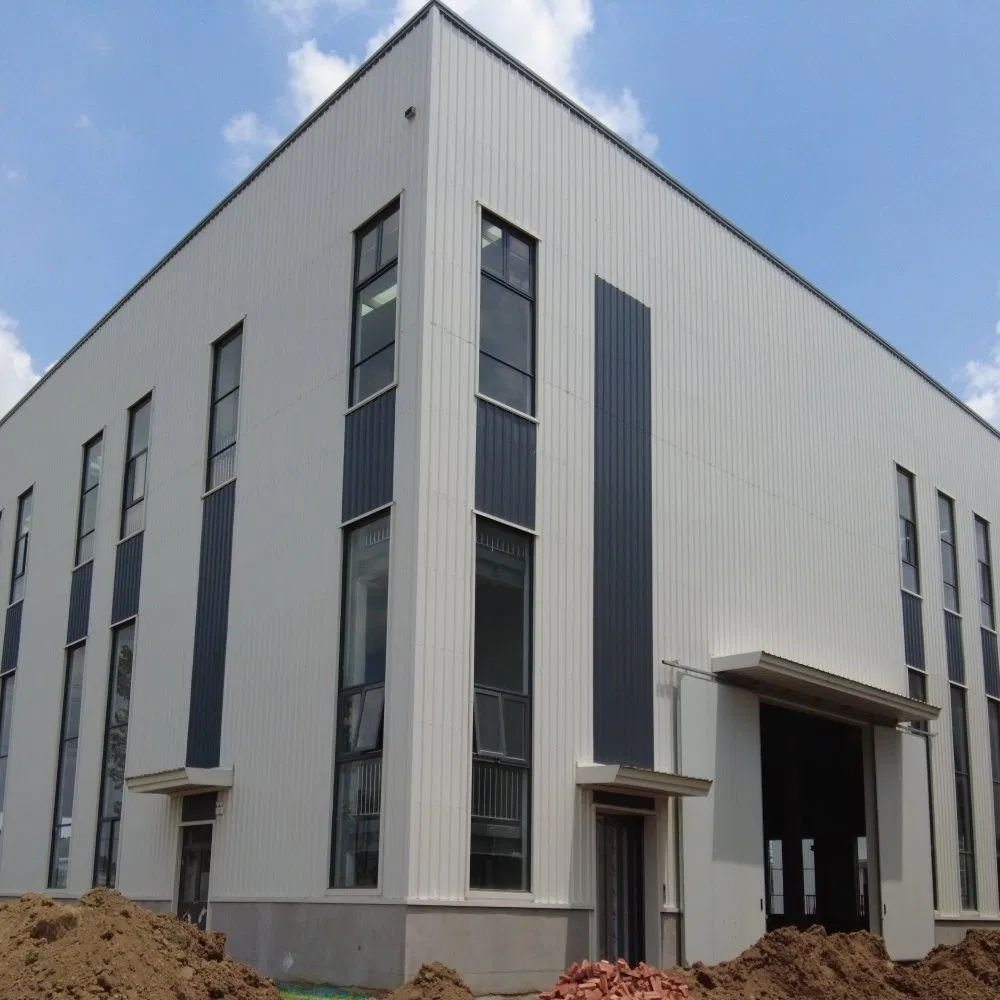

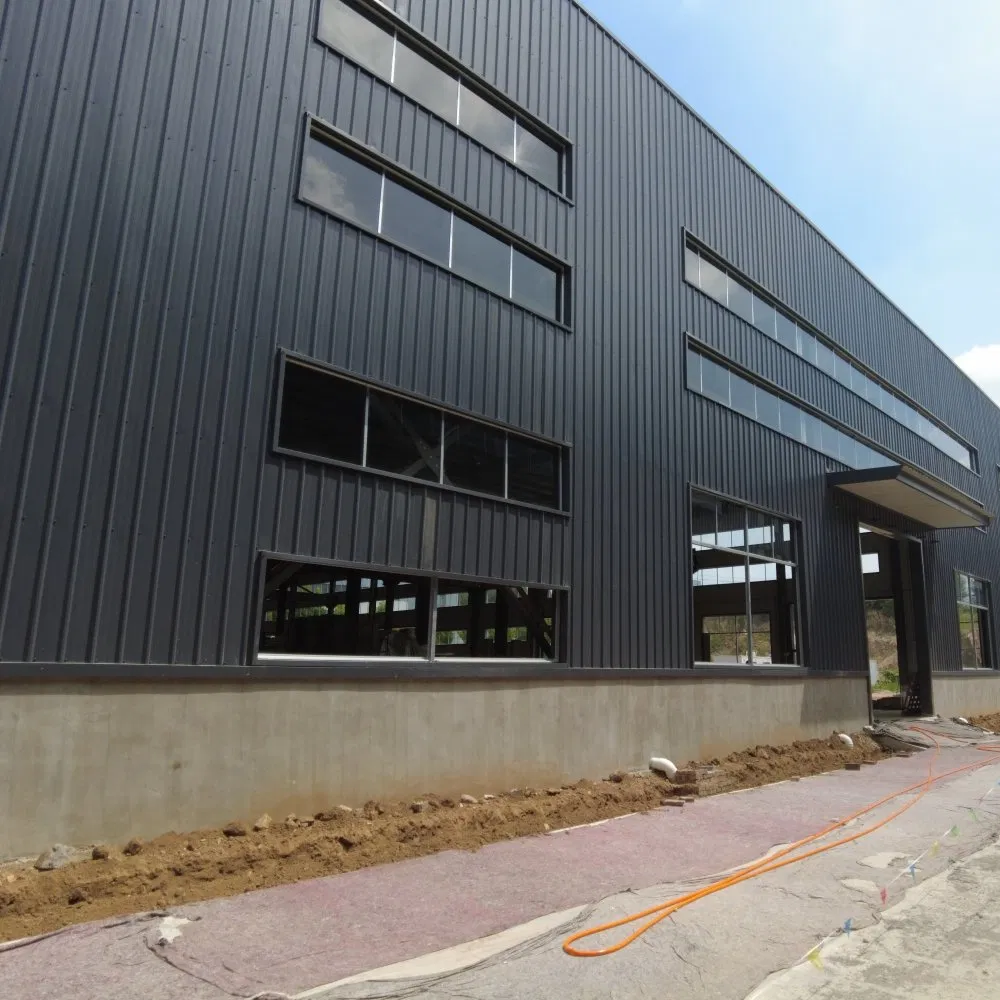

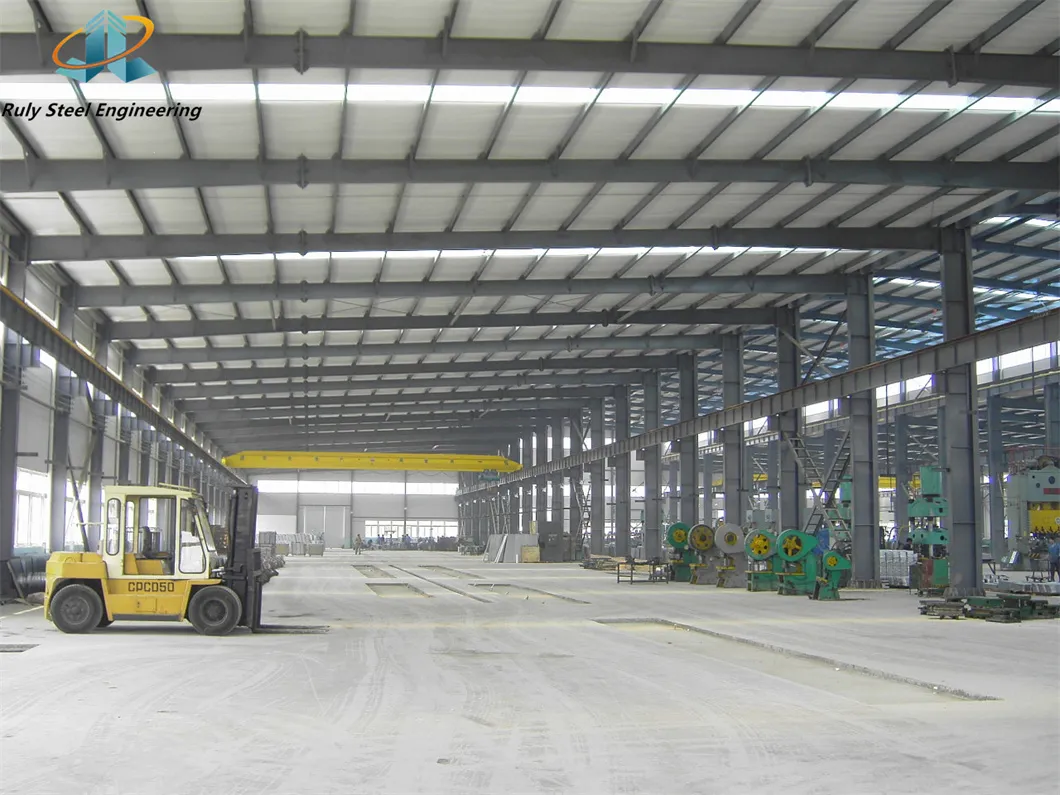

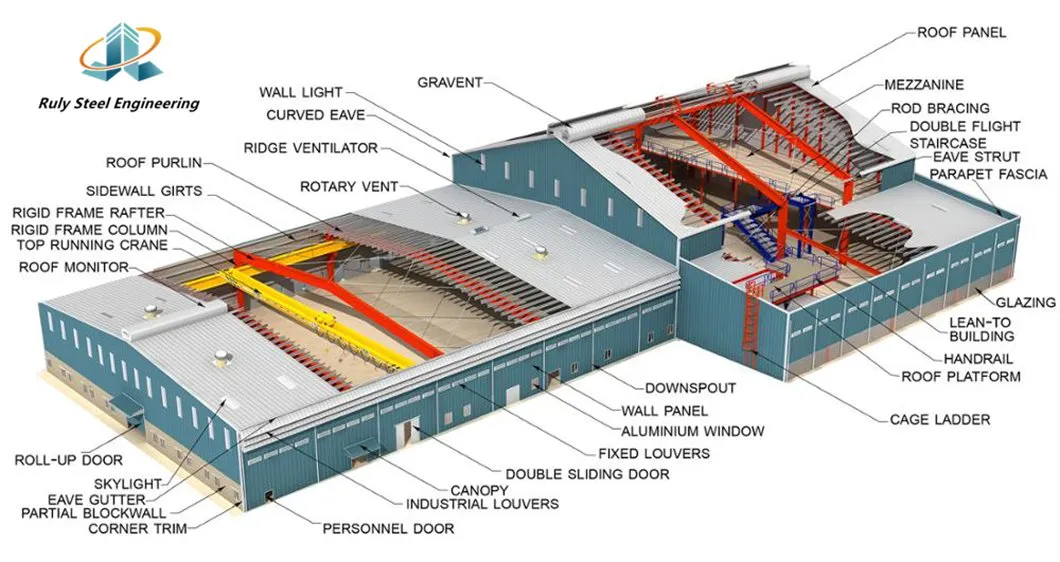

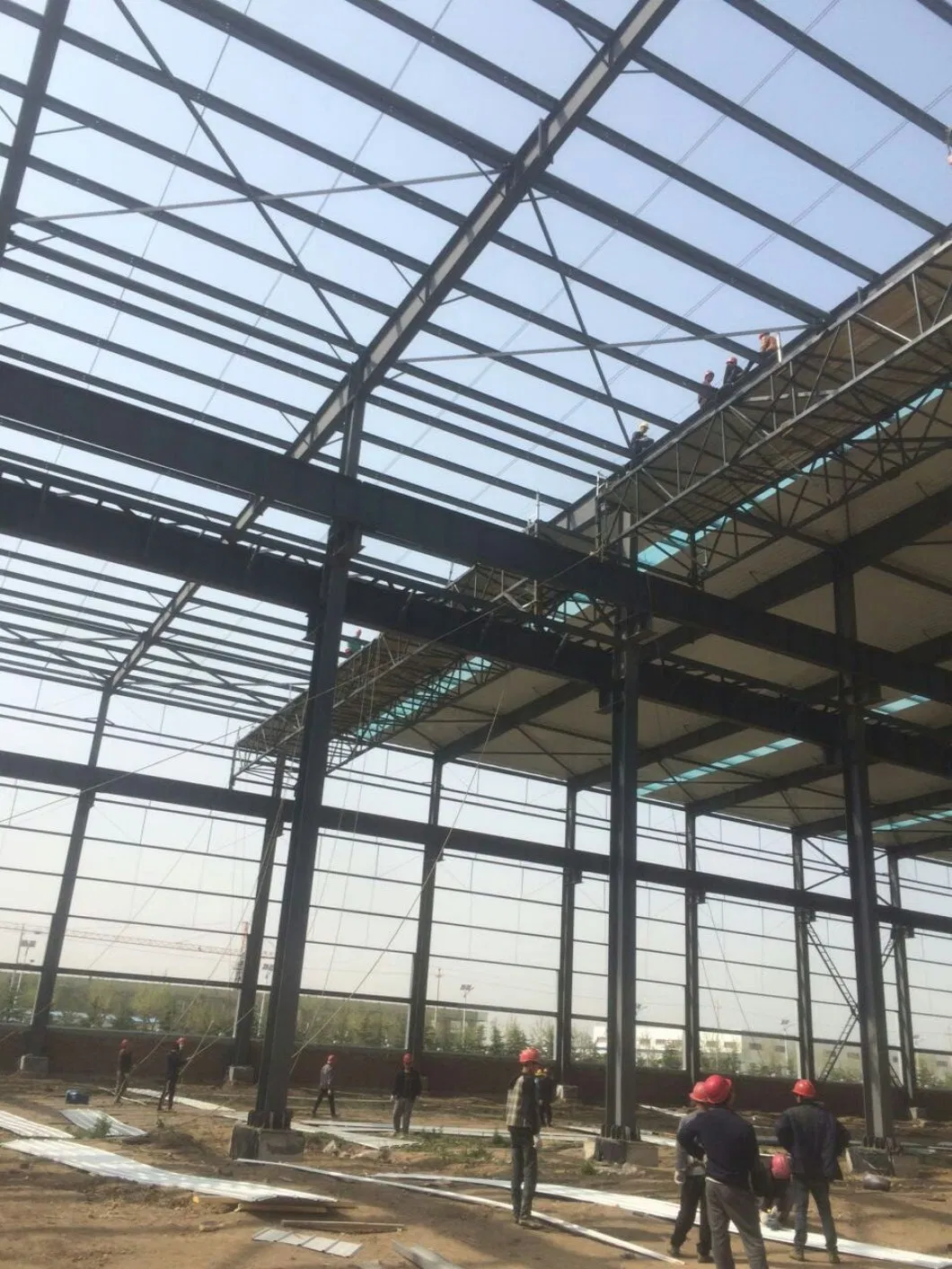

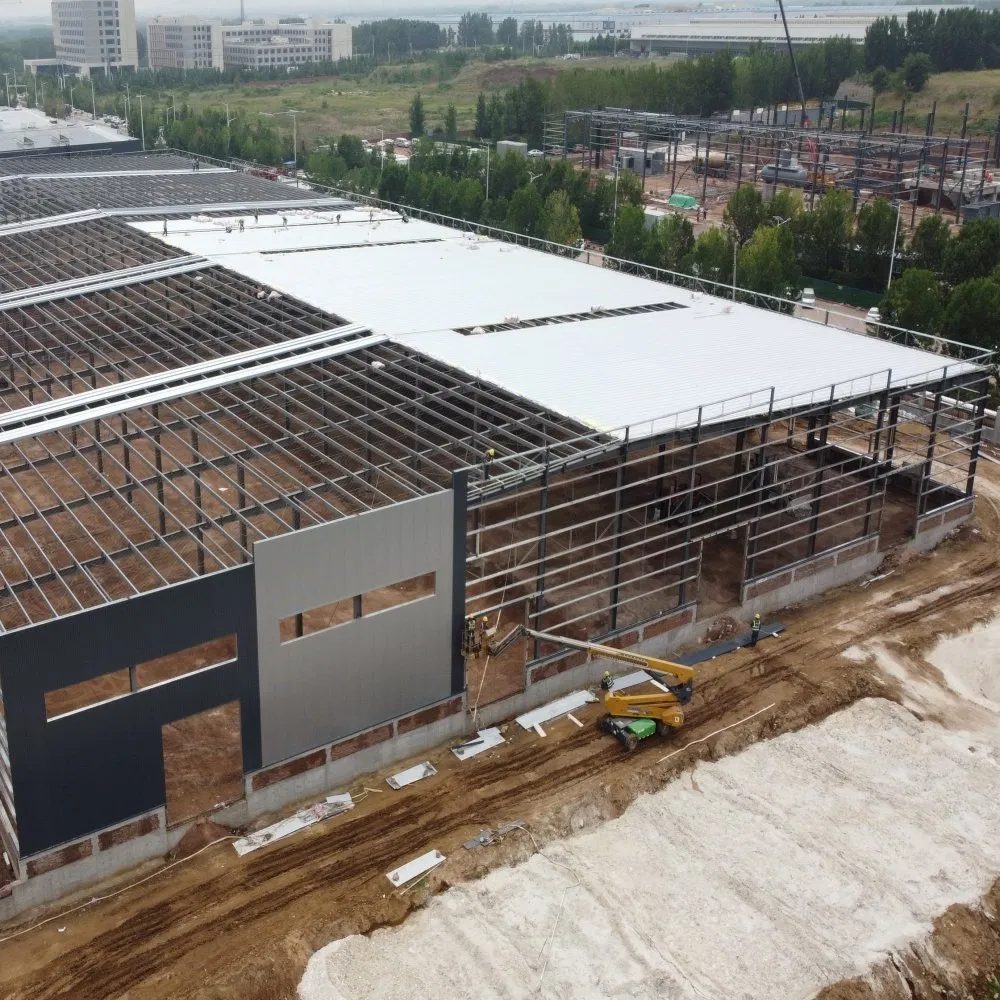

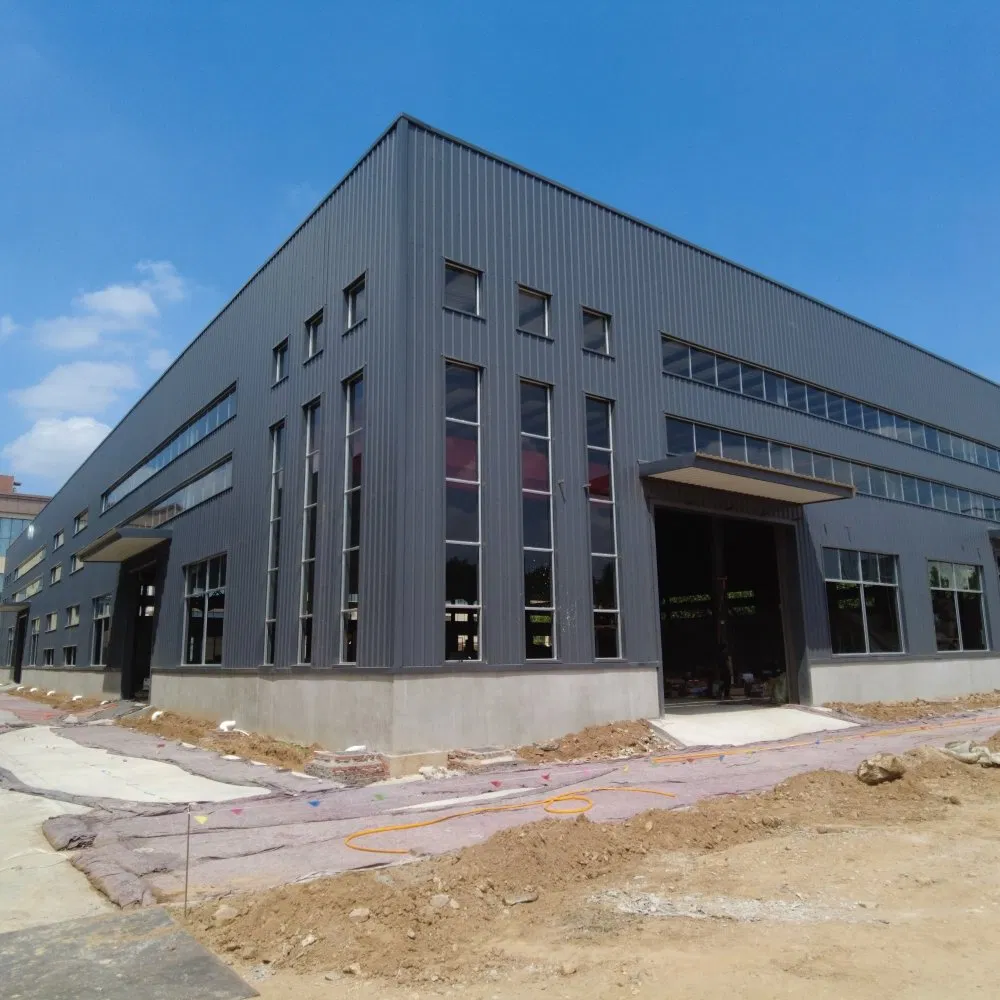

ويتمثل العنصر الرئيسي المحمل بالحمل في مبنى مستودع الصلب الصناعي في هيكل الصلب. وهو يتضمن الأعمدة والأعمدة العلوية والأساسات والأنظمة الداعمة. كما يتضمن الجدار وسقف السقوف. فولاذ Q345B للإطار الرئيسي وفولاذ Q235B لنظام الدعم. تُستخدم الألواح المعدنية أحادية اللون للجدران والسقف. استخدم لوحات السندويشات وفقًا لظروف درجة الحرارة المحلية. عند حساب عرض أسعار مستودع هيكل فولاذي، تكون الأبعاد ضرورية، بما في ذلك الطول والعرض والارتفاع. كما ستؤثر سرعة الرياح المحلية وتساقط الثلوج على تكاليف البناء.
| اسم العنصر | المواصفات | معلمة المادة | العلاج الفني |
|---|---|---|---|
| العمود | H الشكل، الصندوق، الأنبوب الفولاذي، الصفيحة الملفوفة الساخنة | Q235B، Q345B | الطلاء أو المغلفنة الساخنة |

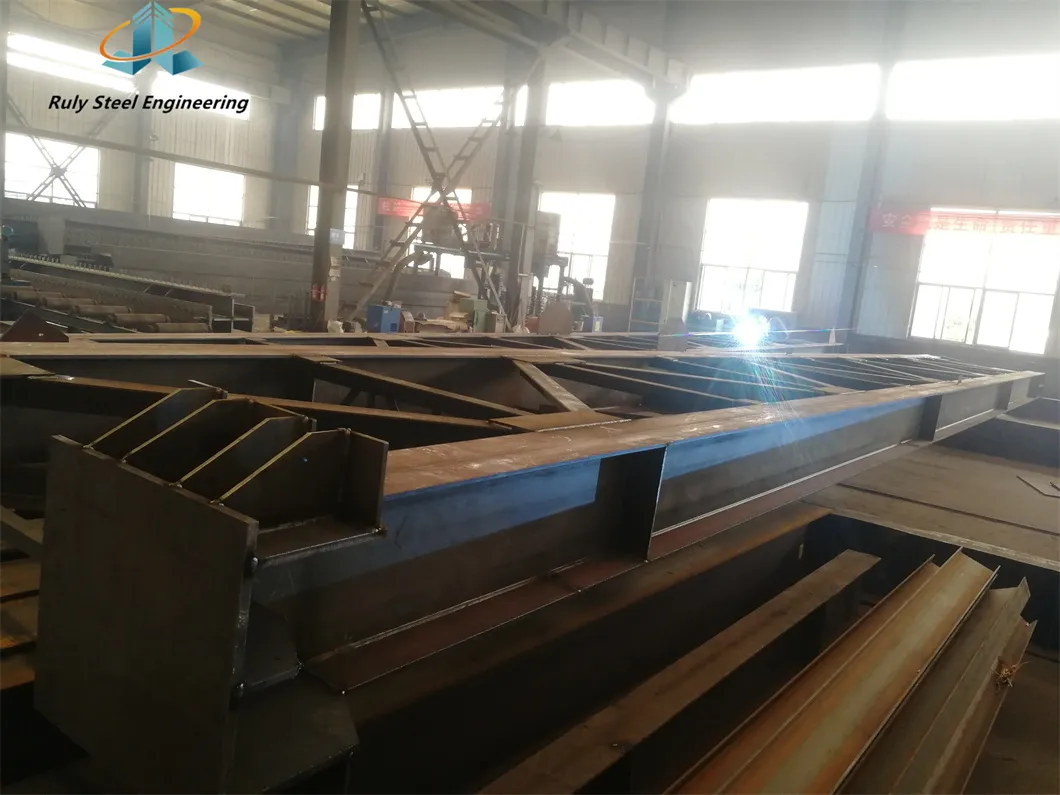

| Beam (الشعاع | الشكل H، الجملون الفولاذي، الصفائح الملفوفة الساخنة | Q235B، Q345B | الطلاء أو المغلفنة الساخنة |
| الأربطة | قضيب فولاذي، أنبوب فولاذي بزاوية | Q235B، Q345B | - |
| Purling | شكل C أو Z، تطهرية السُمك: 1,8 مم~3,0 مم | Q235B، Q346B | مغلفنة المغلفنة الساخنة |
| لوحة الحائط والسقف | EPS، الصوف الصوفي، Pu، لوحة شطيرة صوف الزجاج أو ورقة واحدة. | الفولاذ T=0.426~0.8مم، العزل T=50~150مم | ألو-زنك 150 غ، طلاء الفلوروكربون |
| الباب | الباب المنزلق أو الدوار | ورقة من الفولاذ أو الألمنيوم، T=1.0 إلى 1.5 مم تقريبًا | الطلاء أو المغلفنة الساخنة |
| نافذة | سبيكة زجاجية، مغلاق ألومنيوم | T=1.0~2.0 مم | سبيكة |
| لوحة الإضاءة | الطول البؤري، الطول=1,5 مم أو الطول=1,8 مم | معامل التمدد الحراري: 2.2x10-5/سم/سم/درجة مئوية | إرسال الضوء 85% |
| جهاز التهوية | جهاز تهوية التوربين، ونوع كهربائي | فولاذ لا يصدأ، كمبيوتر شخصي | الطلاء أو المغلفنة الساخنة، 304 |
| قاطع | لوح مصنوع من الفولاذ المجلفن أو الذي لا يصدأ | T = 2.0 مم | مغلفنة الانخفاض الساخن، 304 |
| داون بوب | أنبوب PVC، أنبوب فولاذي ملون T=0.5 مم | أقطار العالم العربي | الطلاء |
| مسمار | عادي، قوة عالية | 10.9S، 4.8 s | مغلفنة المغلفنة الساخنة |
| مسمار التثبيت | قضيب صلب M24، M27 M30 | Q235B | - |
بالنسبة لهذا المشروع، سوف نقوم بتصميم رسم التخطيط الأولي، نموذج ثلاثي الأبعاد باستخدام برنامج Tekla، ورسم التركيب للمساعدة في إكمال المشروع بدقة عالية.
يرجى مراجعة الأسئلة التالية وإفادتنا بالبيانات المتاحة لديك قبل تحديد السعر. لا تتردد في ملء ما تعرفه:
| م | المواصفات المطلوبة للتسعير | البيان بالتفصيل |
|---|---|---|
| 1 | الموقع الجغرافي للمشروع | _____ البلد، المنطقة |
| 2 | الأبعاد والمقاسات المطلوبة | _____ الطول * _____ العرض * _____ الارتفاع (بالمليمتر) |
| 3 | حمولة الرياح (الحد الأقصى لسرعة الرياح) | _____ كيلونيوتن/م2، _____ كم/ساعة، _____ م/ث |
| 4 | حمولة الثلج (أقصى ارتفاع متوقع للثلج) | _____ كيلونيوتن/م2، _____ مم |
| 5 | مقاومة للزلازل والهزات الأرضية | _____ المستوى المطلوبة |
| 6 | جدار طوب (Brick Wall) | إذا كانت الإجابة نعم، يرجى تحديد الارتفاع: 1.2 متر أو 1.5 متر |
| 7 | العزل الحراري ومقاومة الحرارة | في حال الرغبة، نقترح لوحات السندويشات (EPS، صوف زجاجي، صوف صخري، PU). وفي حال عدم الرغبة، نوصي بالألواح الفولاذية المعدنية المفردة لتوفير التكاليف. |
| 8 | كمية وحجم الأبواب | _____ الوحدات، المقاس: _____ (العرض) مم * _____ (الارتفاع) مم |
| 9 | كمية ونوع النوافذ | _____ الوحدات، المقاس: _____ (العرض) مم * _____ (الارتفاع) مم |

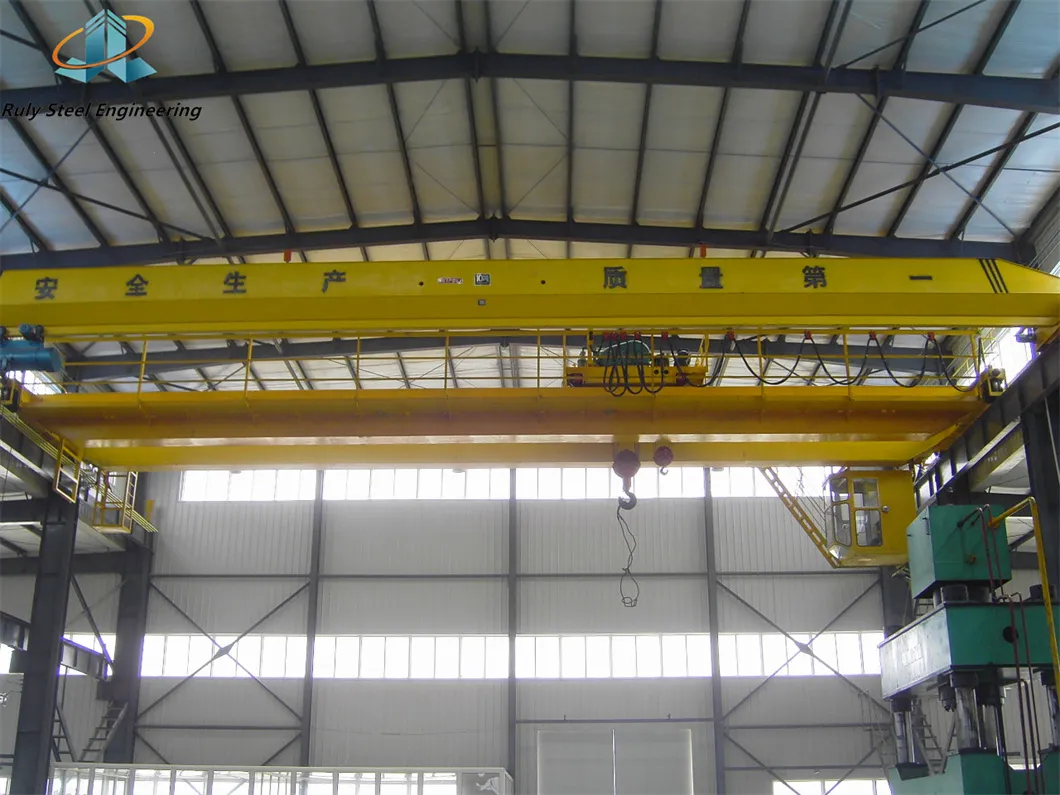

| 10 | الرافعات العلوية (Cranes) | إذا كانت الإجابة نعم، _____ الوحدات، أقصى وزن للرفع: _____ طن؛ أقصى ارتفاع للرفع: _____ متر |
