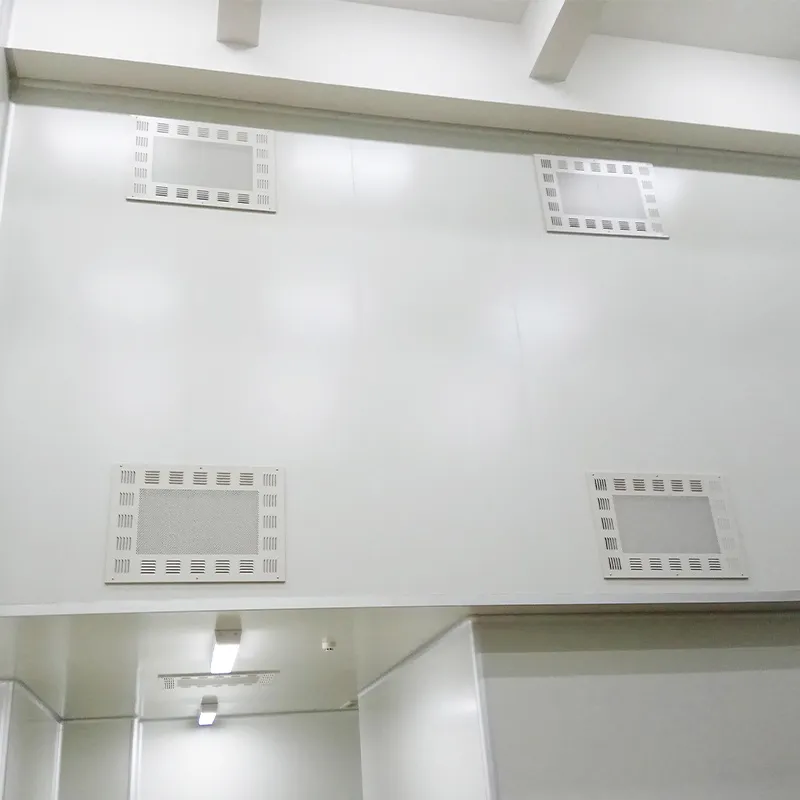

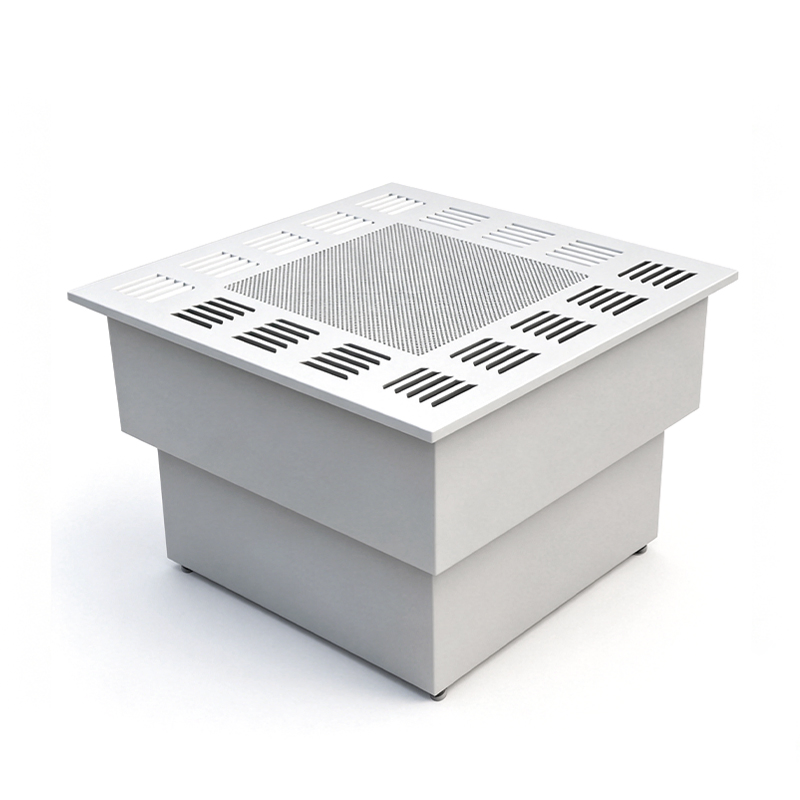

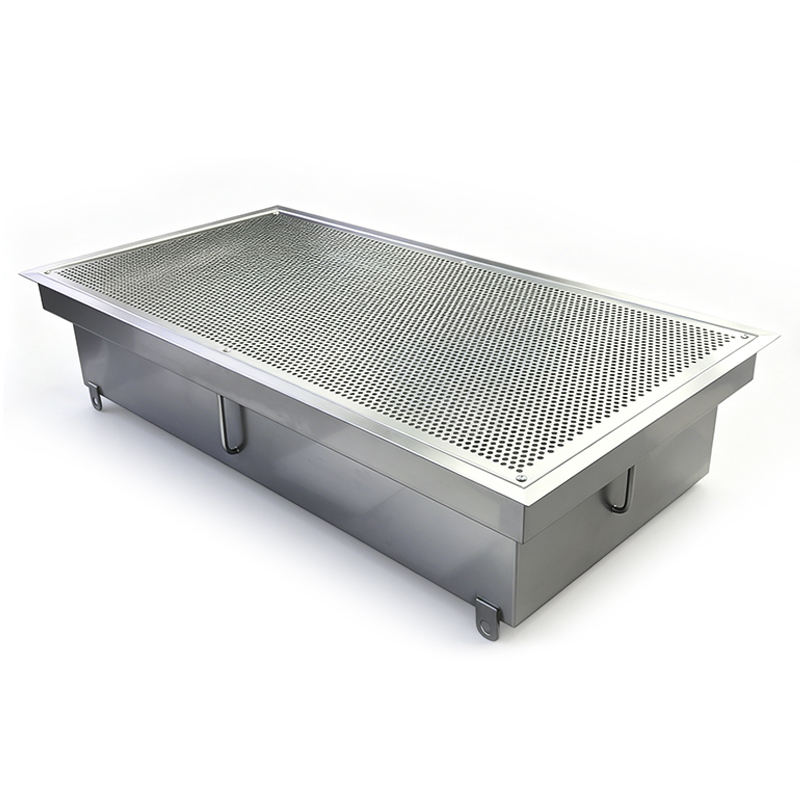

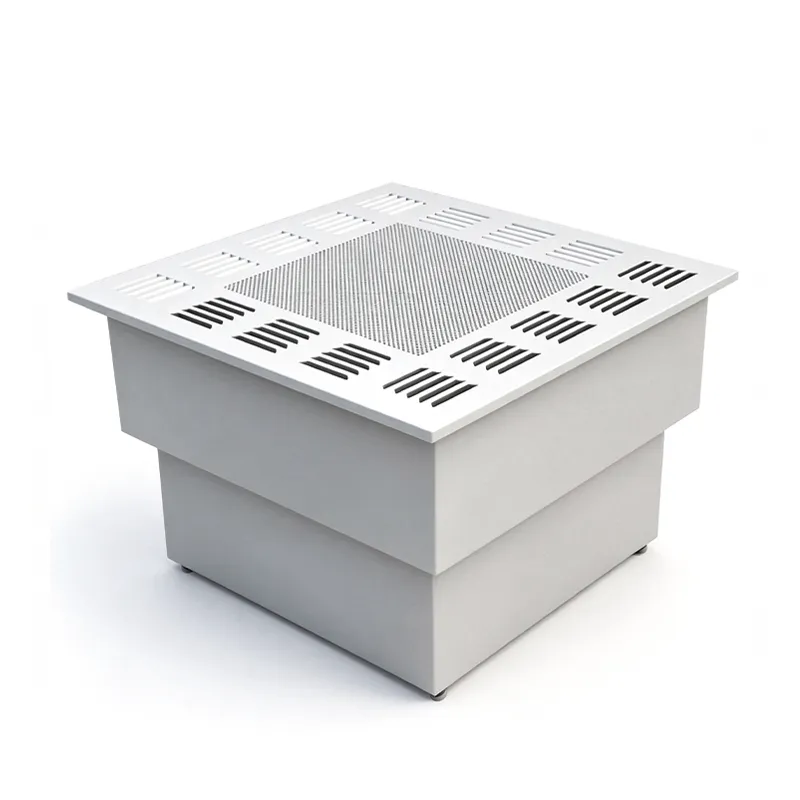

إن صندوق فلتر HEPA/ULPA الطرفي عبارة عن وحدة إمداد الهواء الأساسية لغرف التنظيف، وهي تتضمن فلتر عالي الكفاءة مع غرفة الجلسة المكتملة ولوحة مخرج الهواء في وحدة مركبة بالسقف. وهو يوفر تدفق الهواء من اللامنر إلى البيئات المصنفة وفقًا لمعايير ISO 5–8، مما يضمن التحكم بالجسيمات في مجموعات GMP الدوائية، وصهر أشباه الموصلات، ومعامل السلامة الحيوية. متوفر مع خيارات HEPA (99.97% عند 0.3مايكرومتر) أو ULPA (99.999% عند 0.12مايكرومتر)، ومبيت من الفولاذ المقاوم للصدأ أو المجلفن، ووصلات أنبوبية جانبية/علوية. يتم اختبار كل وحدة بشكل فردي بواسطة معالجة الأمر الديناميكية/PAO والتحقق من المسح بحثًا عن أي تسرب. شهادة CE وISO 9001. الأحجام القياسية: 500/610/915 مم. تتوفر تكوينات مخصصة. وحدة واحدة، معيار واحد — تبدأ غرفة التنظيف من هنا.

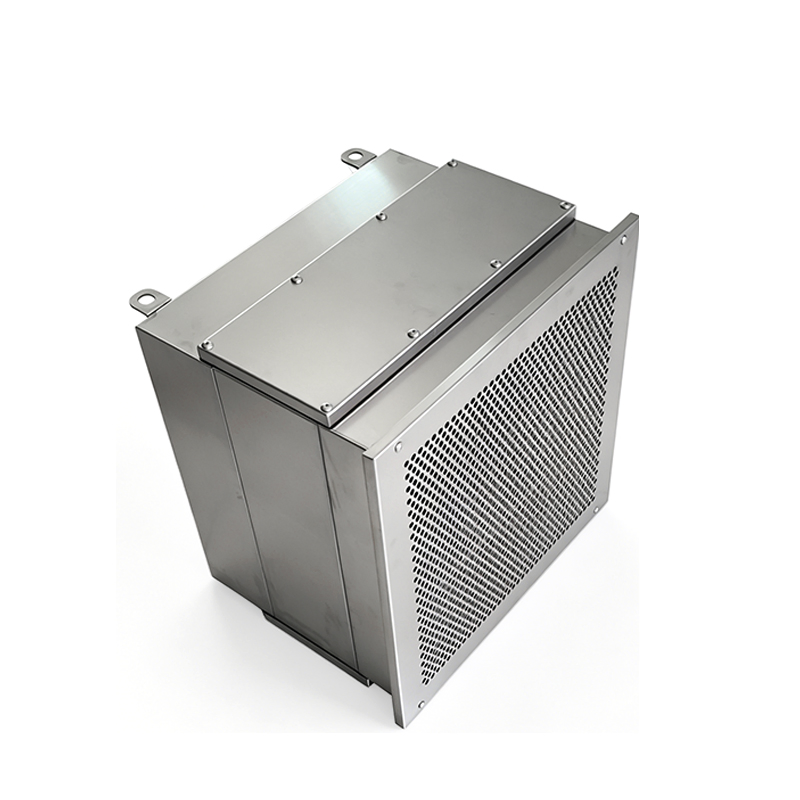

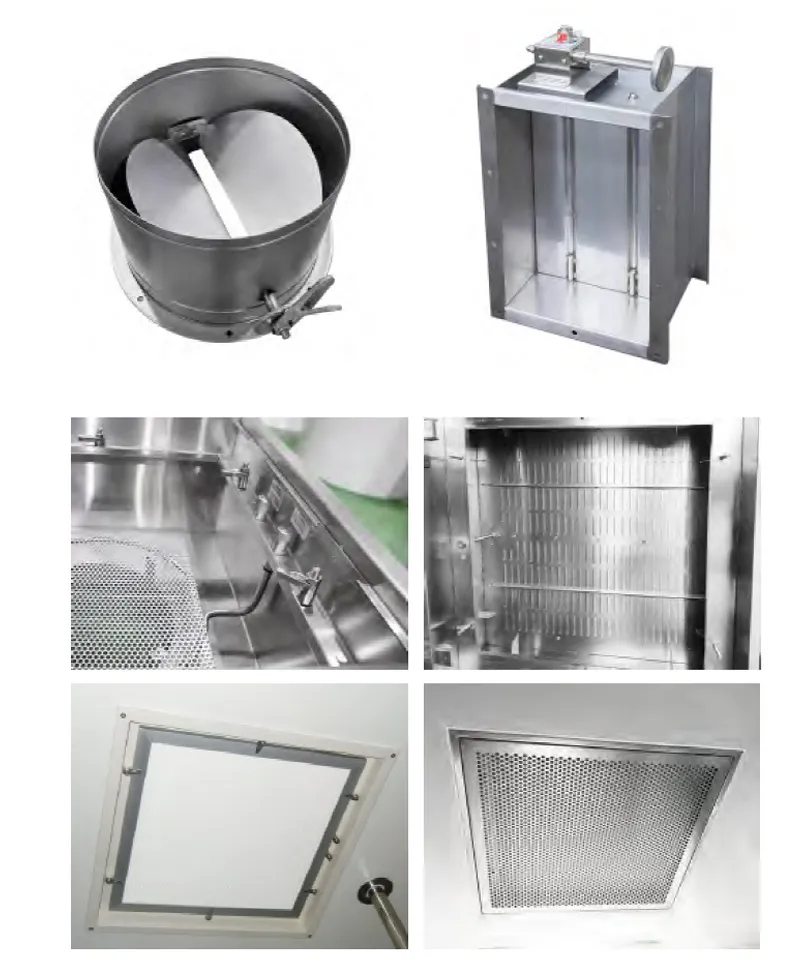

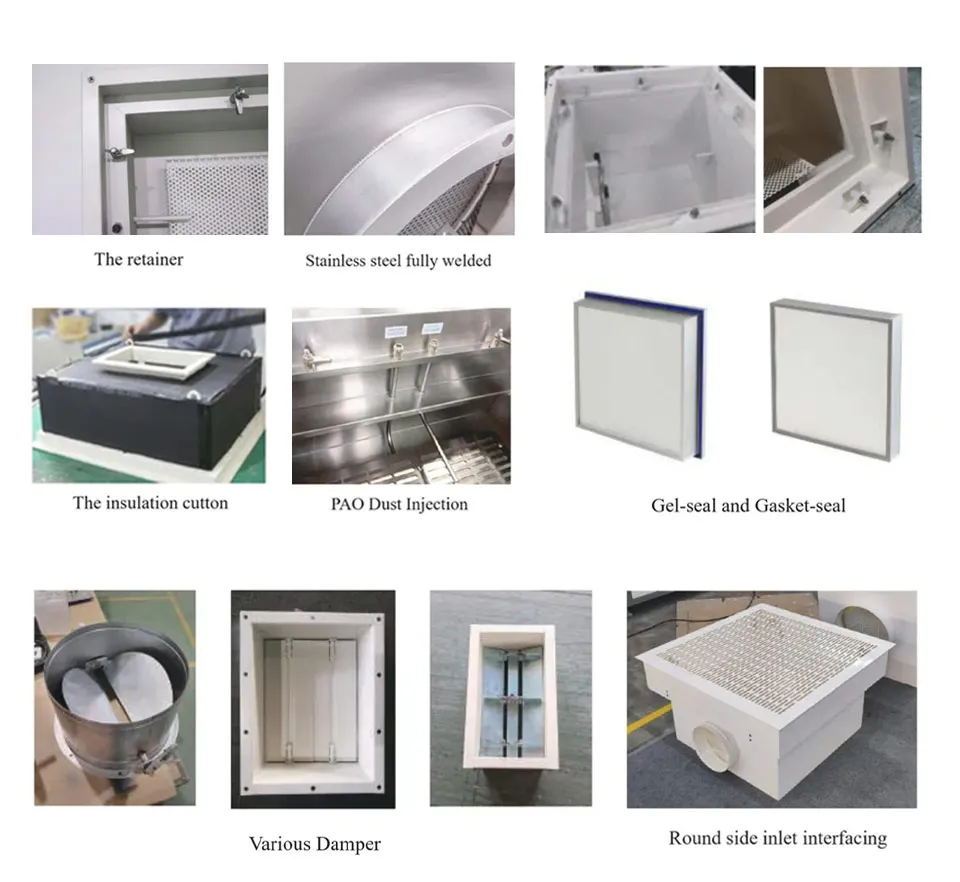

البناء: يحتوي صندوق HEPA على طوق هواء مدخل، ولوحة مثقوبة قابلة للضبط، وفلتر HEPA، وناشر هواء لتيار الهواء. العلبة مصنوعة من الفولاذ المقاوم للصدأ، وهي ملحومة بالكامل لضمان إحكام ربط الهواء.

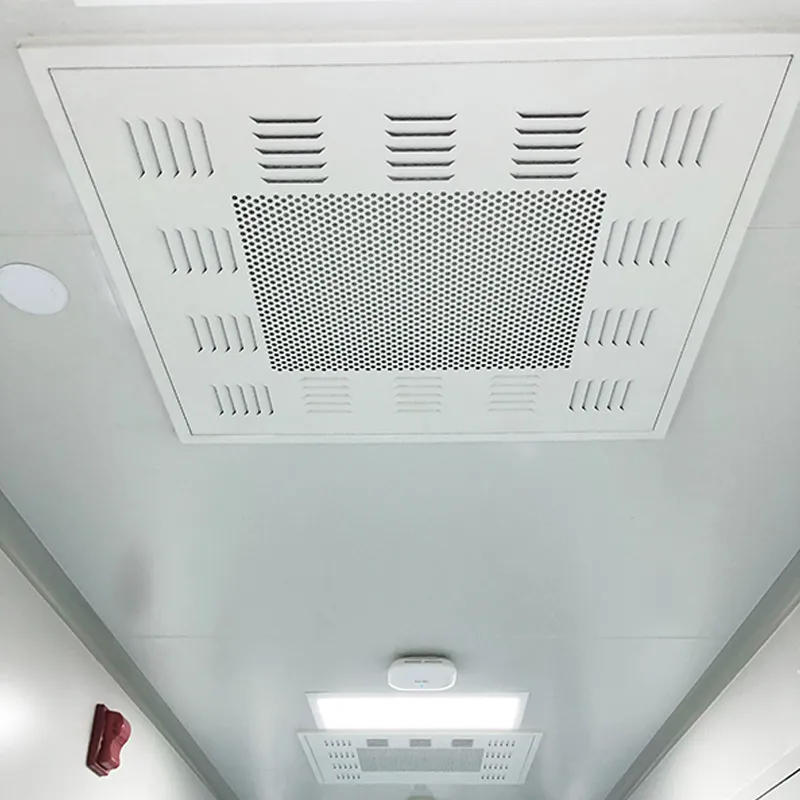

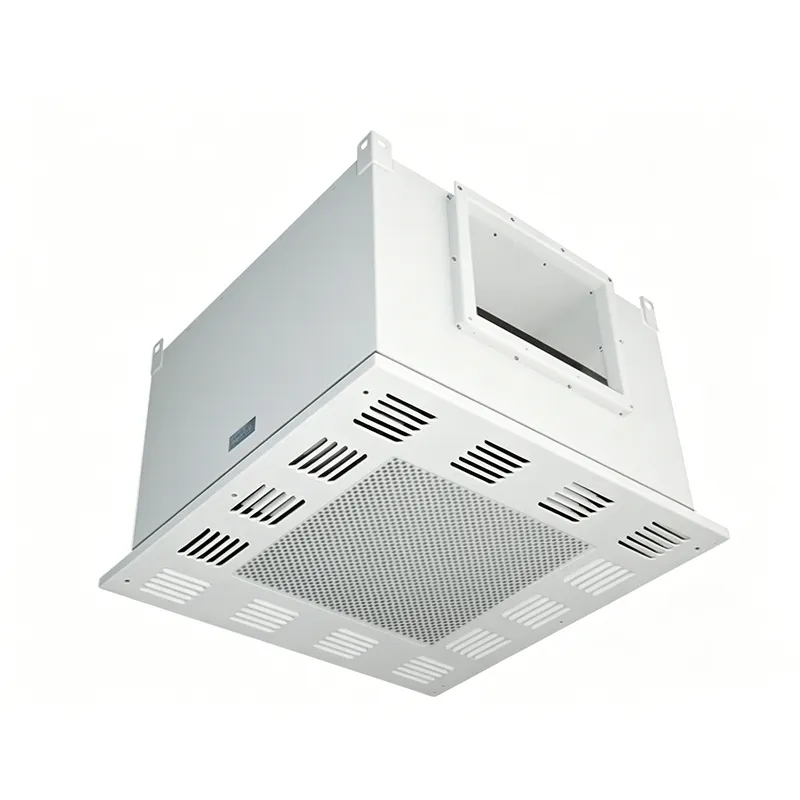

الهيكل العام للوحدة مدمج وخفيف الوزن ويمكن تركيبه مباشرة على الشبكة على شكل حرف T للسقف. يمكن توصيل قناة تدفق الهواء مباشرة عبر فتحة الوصول العلوية أو الوصول الجانبي إما من خلال مدخل دائري أو مستطيل.

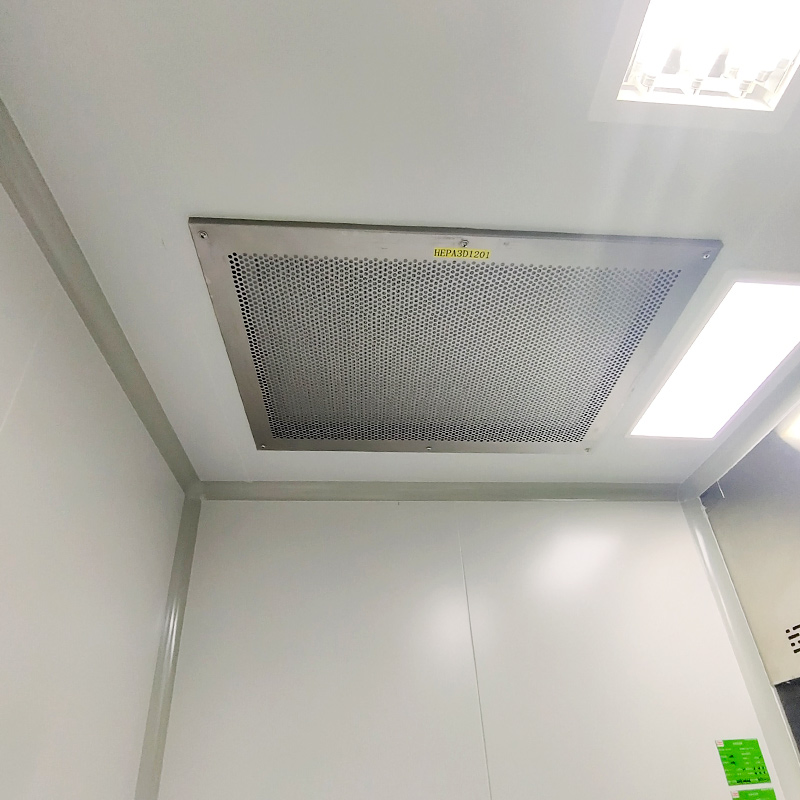

إمكانية الاستبدال من داخل الغرفة: يمكن تثبيت الغلاف على السقف بالتزامن مع تصميم الغرفة القابل للاستبدال. يمكن استبدال فلتر HEPA من دون إزالة الوحدة أو الأنابيب لضمان سهولة التركيب والاستبدال والصيانة المباشرة.
منفذ الاختبار: يحتوي على منفذ مخصص لقياس الضغط وأخذ عينات من الهباء الجوي (Aerosol) للتأكد من سلامة الفلتر وعدم وجود أي تسريبات بسهولة وبسرعة.
| تدفق الهواء | أبعاد الهيكل (العلبة) | أبعاد الفلتر | قطر/أبعاد المدخل |
|---|---|---|---|
| المدخل العلوي والجيل الجانبي | |||
| 300 CMH | 365 × 365 × 250 مم | 305 × 305 × 93 مم | 160 × 160 مم |
| 500 CMH | 480 × 480 × 250 مم | 420 × 420 × 93 مم | 200 × 200 مم |
| 1000 CMH | 695 × 585 × 250 مم | 635 × 525 × 93 مم | 200 × 320 مم |
| 1500 CMH | 825 × 695 × 250 مم | 765 × 635 × 93 مم | 200 × 400 مم |
| 2000 CMH | 1095 × 695 × 250 مم | 1035 × 635 × 93 مم | 250 × 500 مم |
| 2500 CMH | 1275 × 695 × 250 مم | 1215 × 635 × 93 مم | 320 × 500 مم |
| 3000 CMH | 1275 × 895 × 250 مم | 1215 × 835 × 93 مم | 320 × 630 مم |
| المدخل الجانبي والجيل الجانبي | |||
| 300 CMH | 365 × 365 × 400 مم | 305 × 305 × 93 مم | 160 × 160 مم |
| 500 CMH | 480 × 480 × 400 مم | 420 × 420 × 93 مم | 200 × 200 مم |
| 1000 CMH | 695 × 585 × 400 مم | 635 × 525 × 93 مم | 200 × 320 مم |
| 1500 CMH | 825 × 695 × 400 مم | 765 × 635 × 93 مم | 200 × 400 مم |
| 2000 CMH | 1095 × 695 × 450 مم | 1035 × 635 × 93 مم | 250 × 500 مم |
| 2500 CMH | 1275 × 695 × 520 مم | 1215 × 635 × 93 مم | 320 × 500 مم |
| 3000 CMH | 1275 × 895 × 520 مم | 1215 × 835 × 93 مم | 320 × 630 مم |
