وصف المنتج
ميزات المنتج
توافق ممتاز وأداء عالٍ:
يتوافق هذا المنتج بسلاسة مع سلسلة M-D-M، ويقدم 12 نوعية أساسية مختلفة تشمل: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و144 أساساً لتلبية مختلف الاحتياجات. يتميز بتصميم فريد لمسمار التلامس المطاطي من نوع الضفيرة (إبرة دووية) لضمان كثافة تلامس عالية. تتراوح مساحة تقاطع الأسلاك بين 0.035 ملم² و0.2 ملم²، مع ترشيح مساحة 0.1 ملم² إلى 0.15 ملم² للحصول على أفضل أداء.
تُرفق مكونات القفل القابلة للتخصيص مع مجموعة المنتج بناءً على مواصفات الطلب، مع مرونة تحديد عدم الحاجة إليها في العقد. يفي المنتج بالمعايير القياسية العالية GJB2446A-2011، وهو ما يعادل MIL-C-83513، ويتوافق مع معيار المؤسسة Q/LSQJ0006-2018 المخصص للموصلات المستطيلة الدقيقة من السلسلة J30J.
الميزات الفنية الرئيسية
| درجة الحرارة المحيطة |
-55~+125 درجة مئوية |
مقاومة التلامس |
≤ 10 ميجا أوم |
| الرطوبة النسبية |
ما يصل إلى 95% عند 40 |
مقاومة العزل |
≥ 5000 ميجا أوم |
| الاهتزاز |
10-2000 هرتز 19 م/ث ² |
قوة العزل الكهربائي |
800 فولت |
| التأثير |
735 م/ث ² |
العمر الميكانيكي |
500 مرة |
| التسارع |
735 م/ث ² |
وقت الاستراحة الفوري |
≤ 1 ميكرو ثانية |
| التيار المقدر |
3 أمبير |
تفاصيل الرموز والتعديلات
رمز الاسم الرئيسي للسلسلة: J30J، مع نوع أساسي J30JC وخيار طلاء النيكل النحاسي J30JS، بالإضافة إلى نوع تخميل من الفولاذ المقاوم للصدأ.
تعديلات السلسلة: غير مميزة للأساسيات، A للقفل السريع، E للحاوية القصيرة، M للطبقة المانعة للتسرب اللاصقة، R للمسمار/الرافعة للخلف، D لفتحة الحاوية الواقية للفتحة M2 الملولبة، G لمقاومة درجة الحرارة العالية.
تنوع أجزاء التلامس: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، 144.
الموصل وأنواع التلامس: TJ لتركيب سن القابس، ZK لتركيب المقبس، ZJ للمقبس مع السن، TK لتركيب مقبس القابس.
النماذج الطرفية: غير مميزة للثني، S للحام، N، N3، N4، N8، N12 للوحات متواصلة ذات مسافات بين الشبكات عند 2.54 × 2.54، W، W6 لألواح الدوائر المطبوعة المنحنية عند 2.54 × 2.54 تباعد الشبكة.
أنواع مكونات القفل والتركيب: مجموعة القفل الافتراضية (L لسدادة السلك، P للمقبس أو اللحام)، P7 للوحات المنحنية، P5 للوحات المستقيمة. لا يتضمن Y1 مجموعة قفل.
علامات المنتجات المعدلة: A، A5 تشمل غطاء موجة مع معطف سلك مع لوحة ضغط سلك؛ D يحتوي على غلاف مانع للدوران؛ D2 يتضمن نابض ضغط برغي؛ G لطلاء الكادميوم؛ J1 لتباعد شبكة لوحة الطباعة 1.27×2.54Q و Q8 و 9.6 و (11.6) مع حافة غلاف أعرض.
تعريف الملحقات: A1 (ملحق المشبك الخلفي للمنتجات الملحومة)، A2 (ملحق مشبك خط المؤخرة خاص بمنتجات خط اللحام من النوع Q8)، A3 (مشبك خط المؤخرة إضافي لمنتجات سلك الضغط وطرز خط اللحام).
ملاحظة: الأوصاف الإضافية ليست أساسية بالنسبة لعلامة الطلب. حدد مواصفات السلك المضغوط (مثل مساحة المقطع، الطول، واللون) بين الأقواس.
مثال على الإشارات والتكوين
J30J-31ZKPGAD (11.6) (wire made of AFR-250, 0.12 mm², with nylon thread sleeve length 300 mm)
تشير الرموز الموضحة أعلاه إلى تكوين تلامس ذي 31 مركزاً، يحتوي على مقبس مزود بمقبس مدمج. يتم ثني طرف مؤخرة التلامس وتحسينه بواسطة مكون قفل على شكل حرف P، ويكمله غطاء المؤخرة ومشبك السلك. يتم تغليف جهاز أسلاك التوصيل بالكامل بأنابيب تقليص الحرارة وشبكة حجب. يتميز الغلاف، ومشبك الأسلاك، والغطاء الخلفي بطلاء كادميوم قوي للمتانة الفائقة.

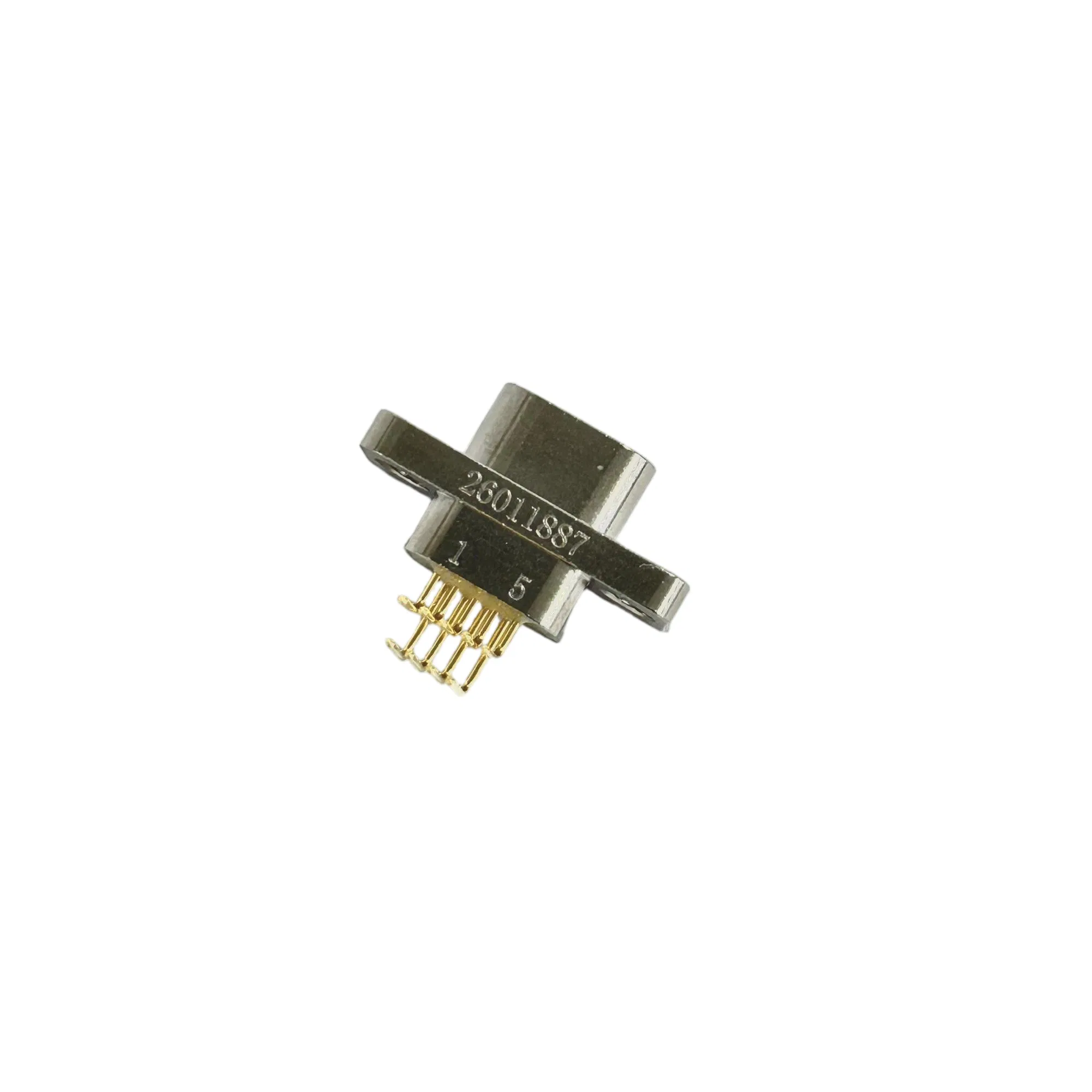

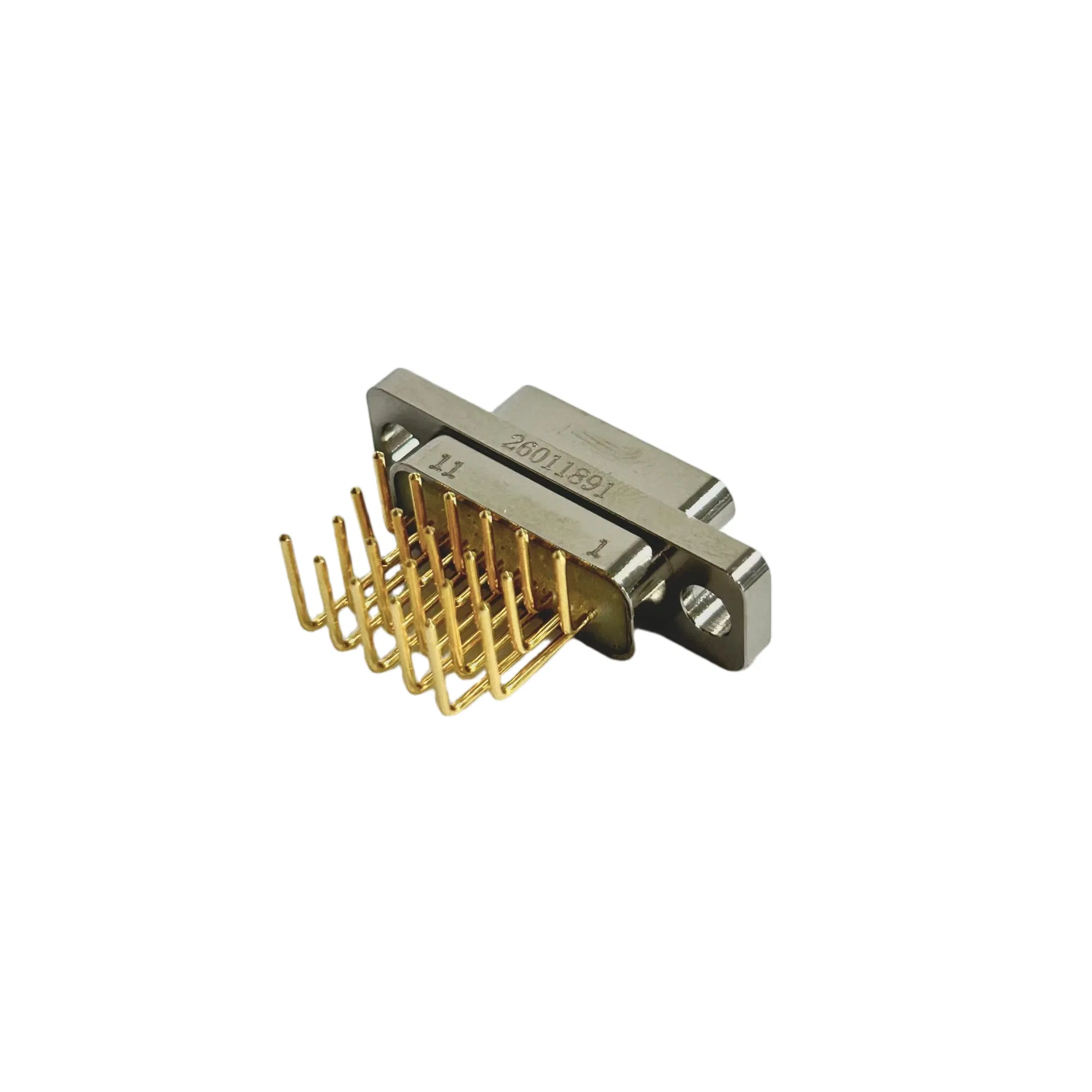

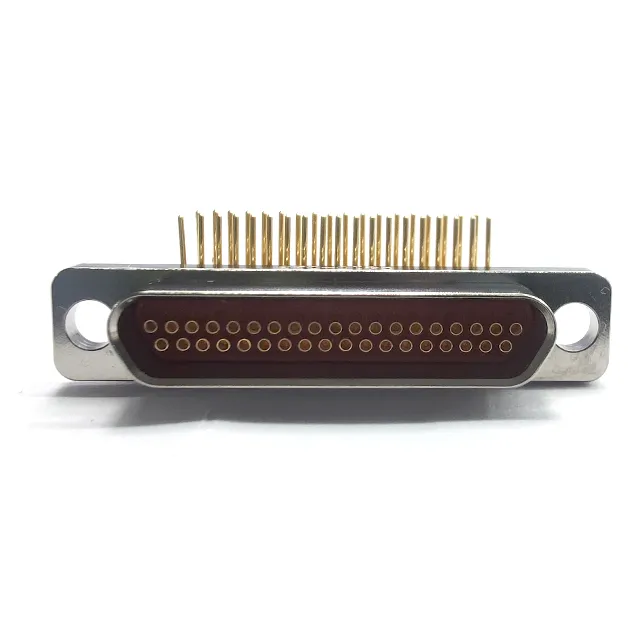

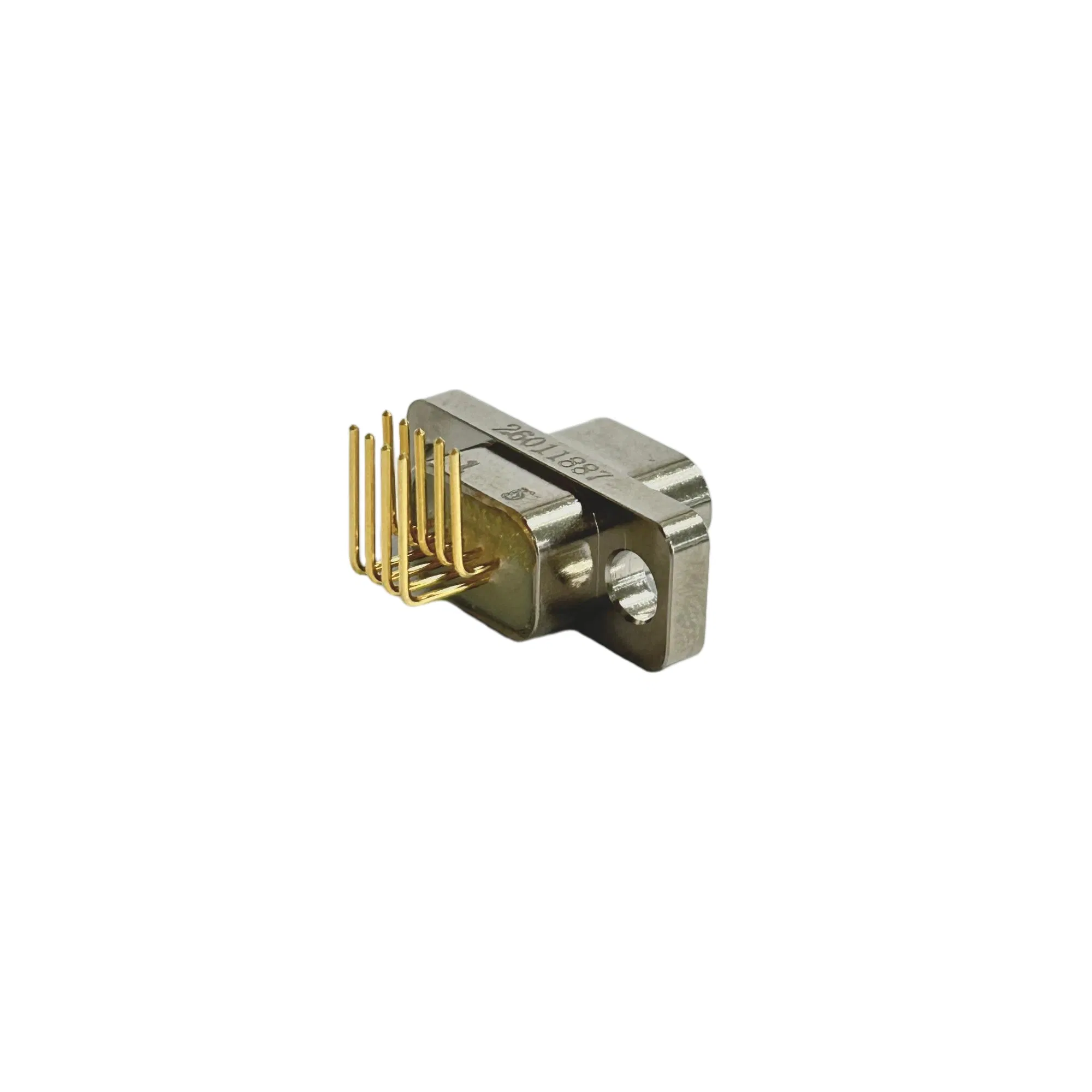

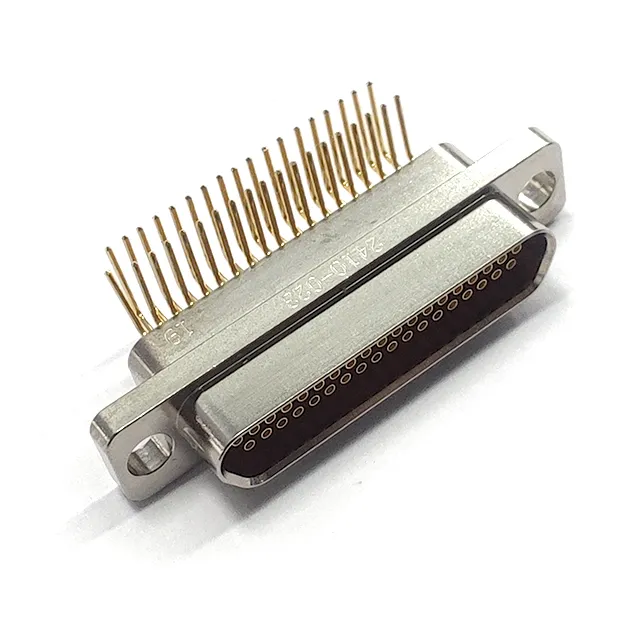

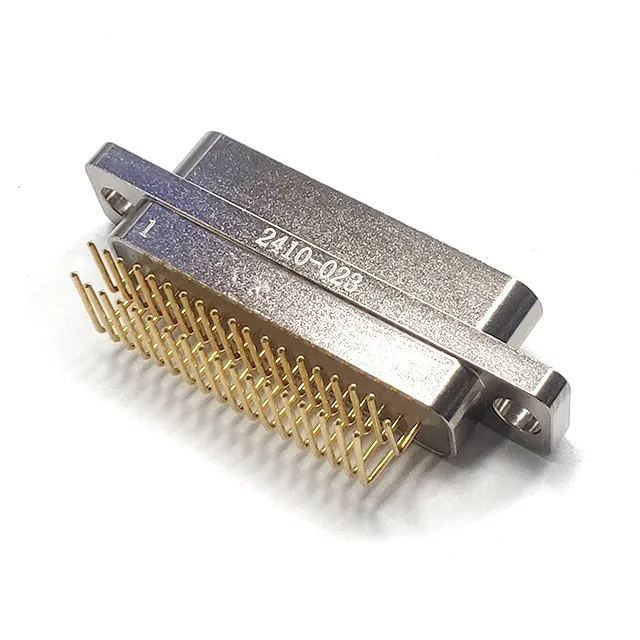

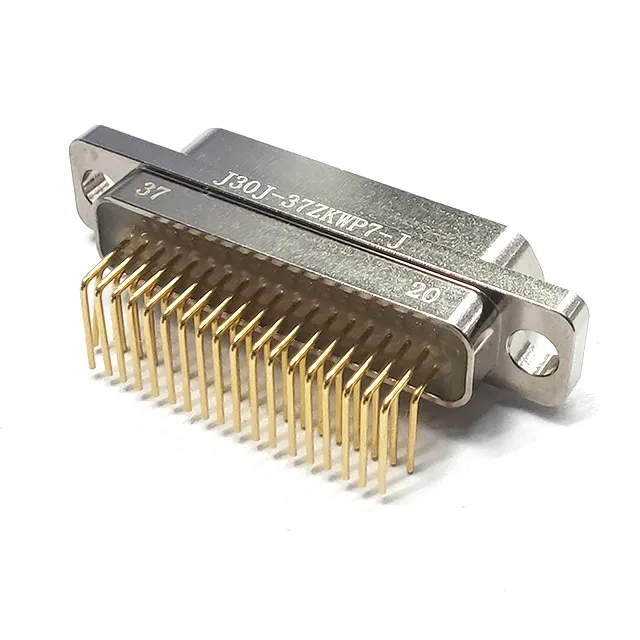

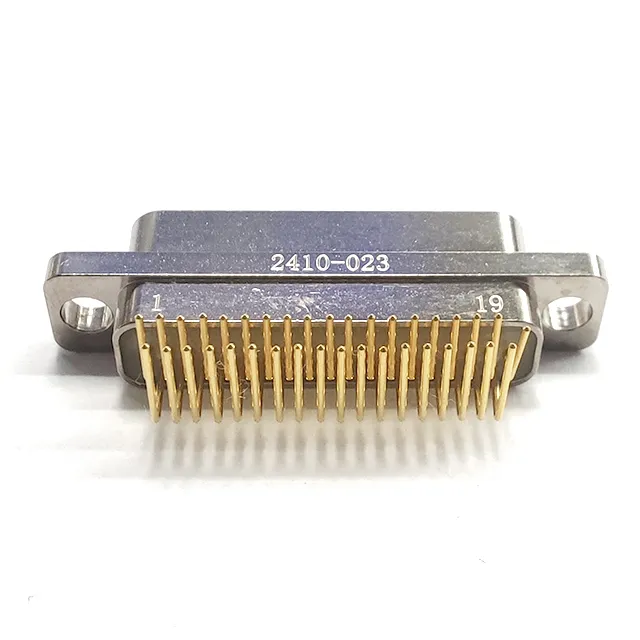

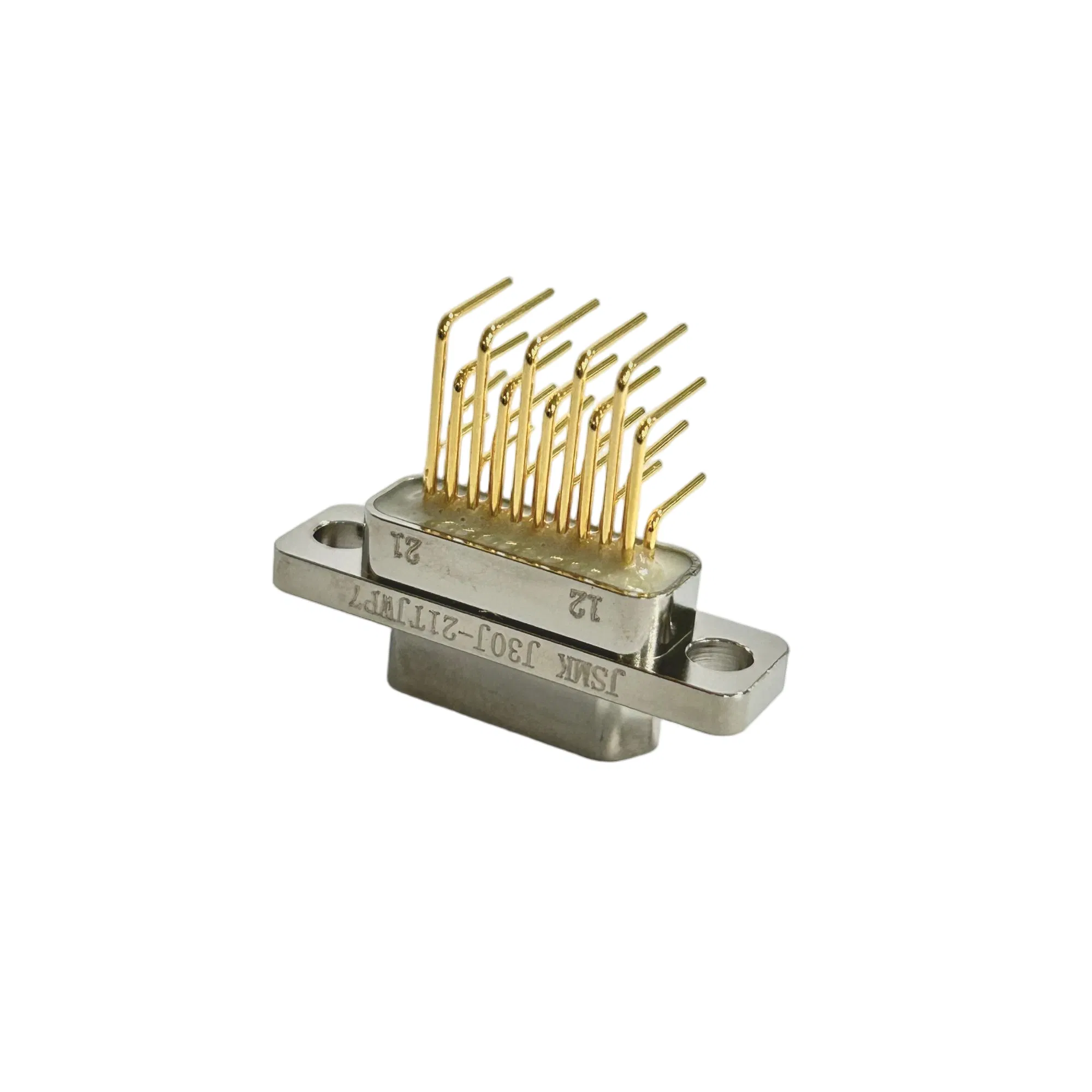

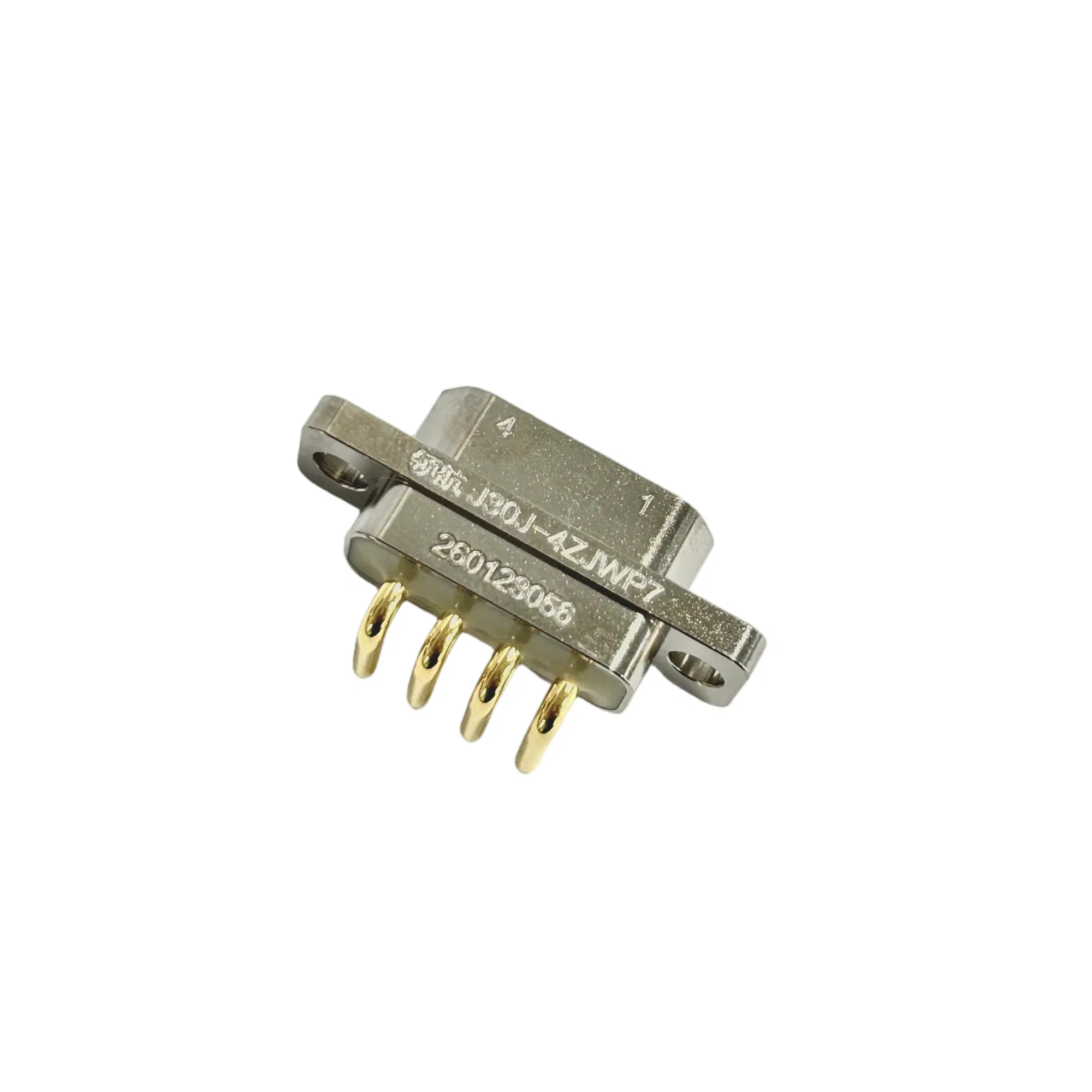

معرض صور الموصلات

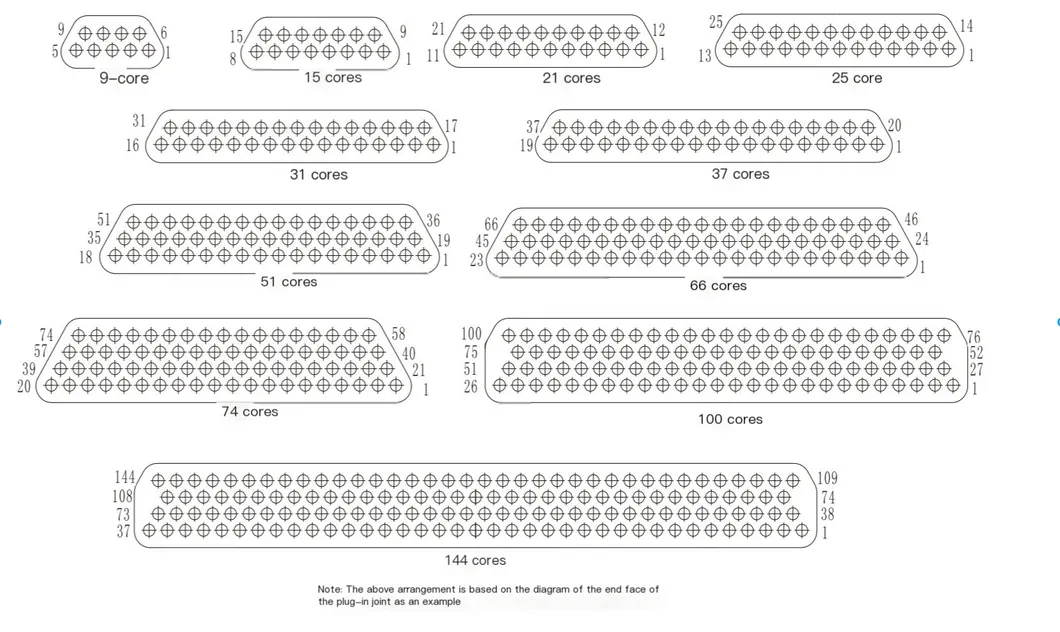

الرسومات الهندسية والتفصيلية
الأسئلة الشائعة (FAQ)
كيف يمكنني شراء هذا المنتج؟
لشراء المنتج، يرجى التأكد من المواصفات التالية وتزويدنا بها: تحديد التصنيف الحالي وعدد جهات الاتصال المطلوبة بدقة، وتأكيد نوع الموصل والتلامس، واختيار نمط التجميع المفضل وطريقة التزاوج، بالإضافة للتأكد من مطابقة القطر الخارجي وطول ومادة الكبل المطلوب مع احتياجاتك الخاصة.
كيف يمكن الحصول على عينات من المنتج؟
يسرنا تقديم عينات مجانية لعملائنا الكرام لتجربة المنتج واختباره بشكل مباشر؛ كل ما تحتاجه هو تغطية تكلفة شحن العينات لضمان وصولها السريع إليك.
ما هي إجراءات مراقبة الجودة المتبعة في المصنع؟
نولي أهمية قصوى للجودة من البداية وحتى نهاية عملية الإنتاج. يتميز مصنعنا بالحصول على شهادات الجودة والاعتماد القياسية العالمية مثل ISO9001، وGJB9001، وQPL، وISO14001، مما يضمن كفاءة واعتمادية المنتج.
ما هي درجات الحرارة والظروف البيئية التي يتحملها الموصل؟
يتميز الموصل بقدرة تحمل عالية للظروف الشاقة؛ حيث يعمل في نطاق درجة حرارة محيطة واسع يتراوح بين -55 إلى +125 درجة مئوية، ومقاومة رطوبة نسبية تصل إلى 95% عند درجة حرارة 40 درجة مئوية.
ما هي المعايير الفنية والكهربائية للموصل؟
يتميز الموصل بمقاومة تلامس تقل عن أو تساوي 10 ميجا أوم، ومقاومة عزل تزيد عن أو تساوي 5000 ميجا أوم، مع قوة عزل كهربائي تصل إلى 800 فولت، وتيار مقدر بـ 3 أمبير.
ما هو العمر الميكانيكي الافتراضي لهذا الموصل؟
تم تصميم الموصلات بهيكل قوي لتقديم أداء طويل الأمد؛ حيث يصل العمر الميكانيكي الافتراضي للموصل إلى 500 مرة من عمليات التركيب والتوصيل المتكررة دون التأثير على كفاءة الاتصال.
