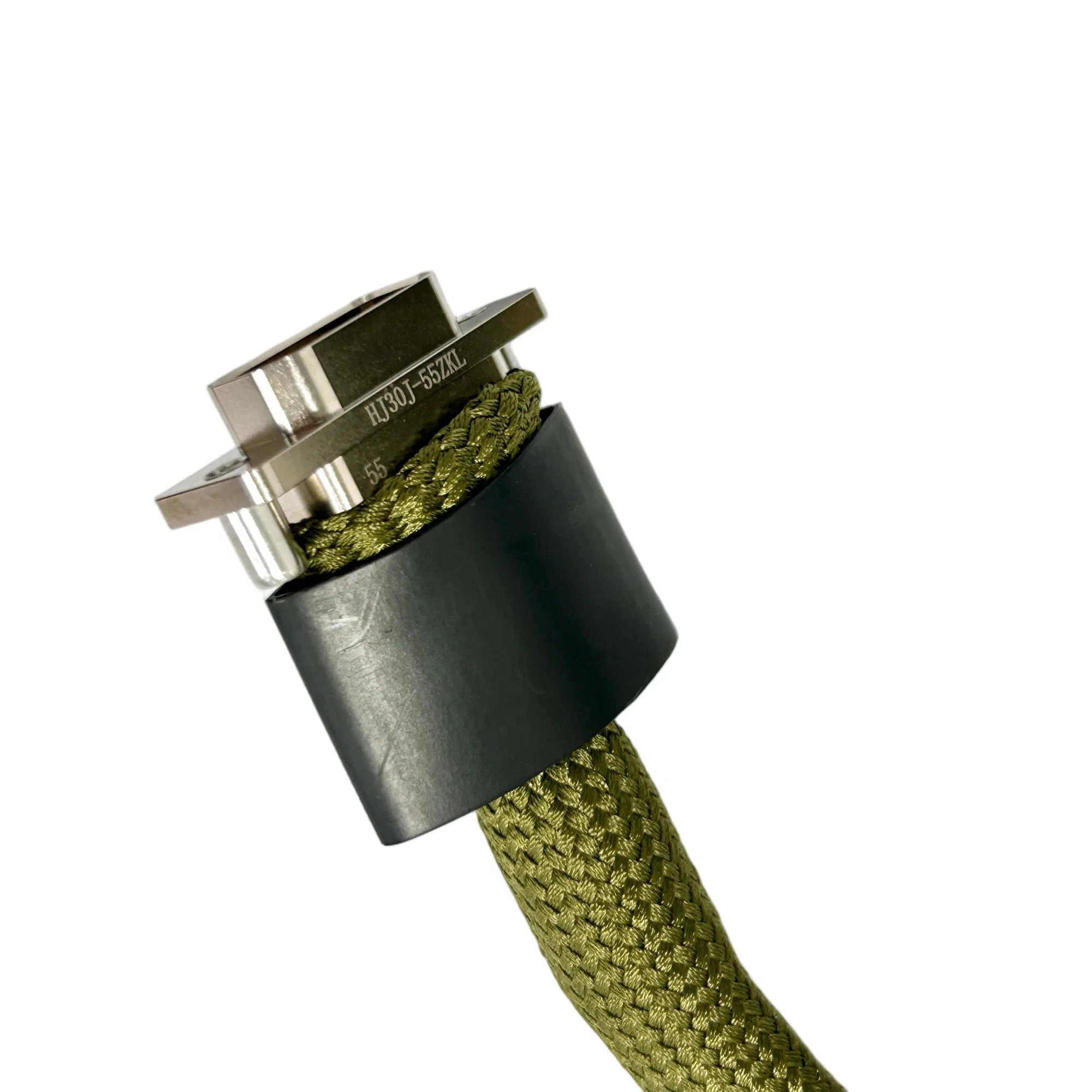

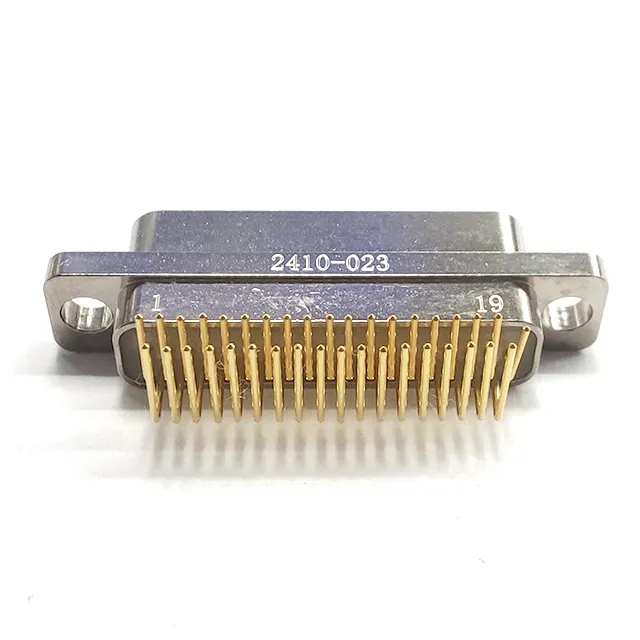

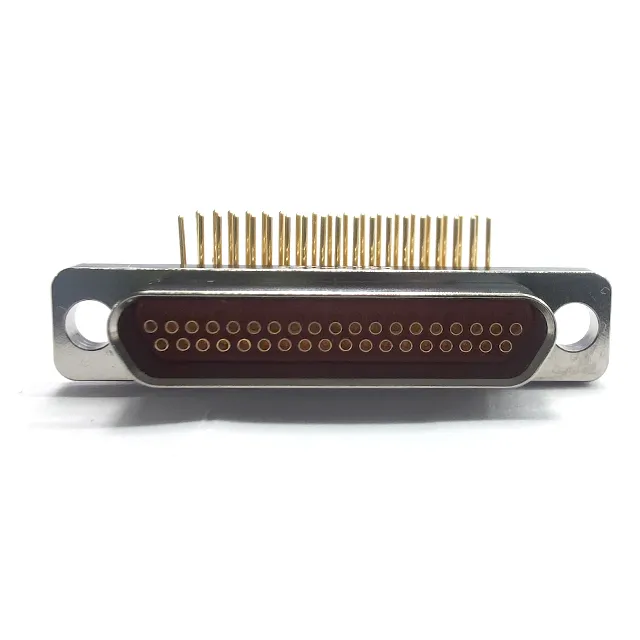

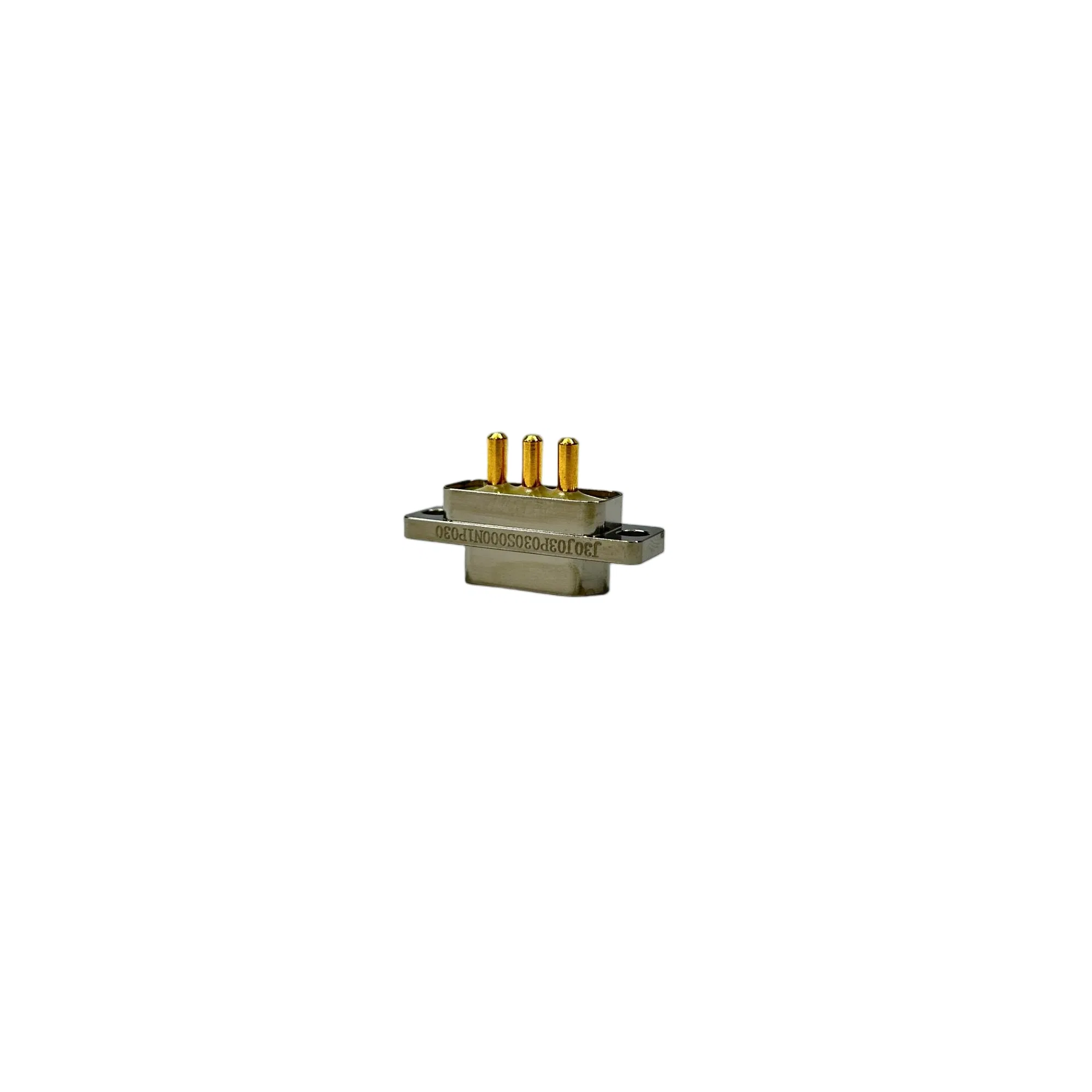

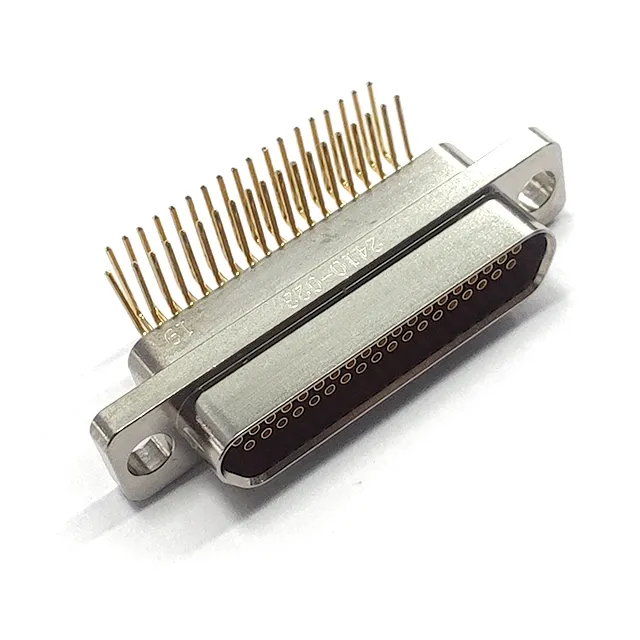

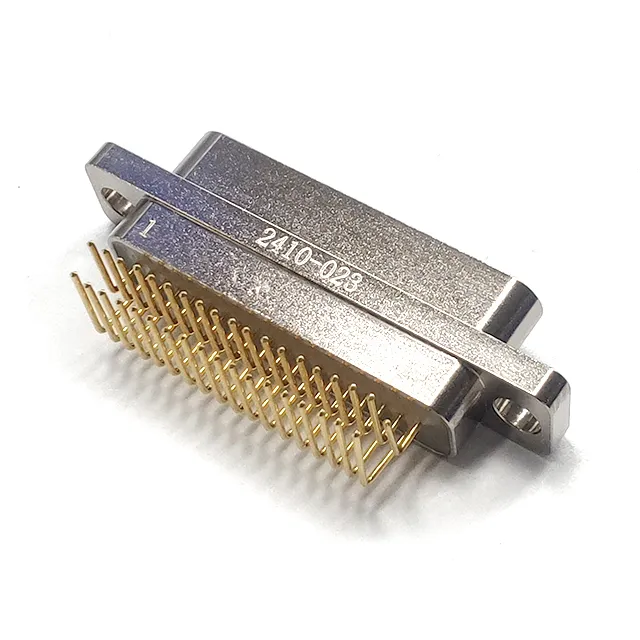

J30j طباعة موصل ميكرو مستطيل يتميز بمادة سكن نحاسية متينة

1 / 5

J30j طباعة موصل ميكرو مستطيل يتميز بمادة سكن نحاسية متينة

إرسال استفسار

وصف المنتج

مواصفات المنتج وميزاته الرئيسية

تنوع استثنائي: مصمم بالتوافق التام مع الفئة M-D-M، وتوفر هذه الموصلات خيارات متعددة الاستخدامات مع 12 مواصفات أساسية تتضمن: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و144 أساساً.
اتصال عالي الكثافة: يتميز بوجود مسمار تلامس مطاطي من النوع الضفيرة (إبرة دووية)، مما يوفر كثافة اتصال عالية واستقراراً فائقاً.
مقطع الموصل: يتراوح بين 0.035 ملم² و0.2 ملم²، مع اختيار موصى به من 0.1 ملم² إلى 0.15 ملم² للحصول على أفضل أداء تشغيلي.
ملحقات التأمين: تتوفر مكونات التأمين مضمنة مع مجموعة المنتج بناءً على مواصفات الطلب الخاص بك.
مطابقة المعايير: يطابق المنتج معايير الجودة الصارمة GJB2446A-2011 المتوافقة مع معيار MIL-C-83513، مما يضمن الجودة العسكرية.
المعيار المؤسسي المعين: يدعم معيار Q/LSQJ0006-2018 للموصلات الكهربائية المستطيلة الصغيرة من السلسلة J30J.

الميزات الفنية الرئيسية

المعلمة الفنية	القيمة / المواصفات	المعلمة الفنية	القيمة / المواصفات
درجة الحرارة المحيطة	-55 ~ +125 درجة مئوية	مقاومة التلامس	≤ 10 ميجا أوم
الرطوبة النسبية	ما يصل إلى 95% عند 40 درجة مئوية	مقاومة العزل	≥ 5000 ميجا أوم
الاهتزاز	10-2000 هرتز 19 م/ث ²	قوة العزل الكهربائي	800 فولت
التأثير	735 م/ث ²	العمر الميكانيكي	500 مرة
التسارع	735 م/ث ²	وقت الاستراحة الفوري	≤ 1 ميكرو ثانية
التيار المقدر	3 أمبير

المخططات الهيكلية والرموز التعريفية

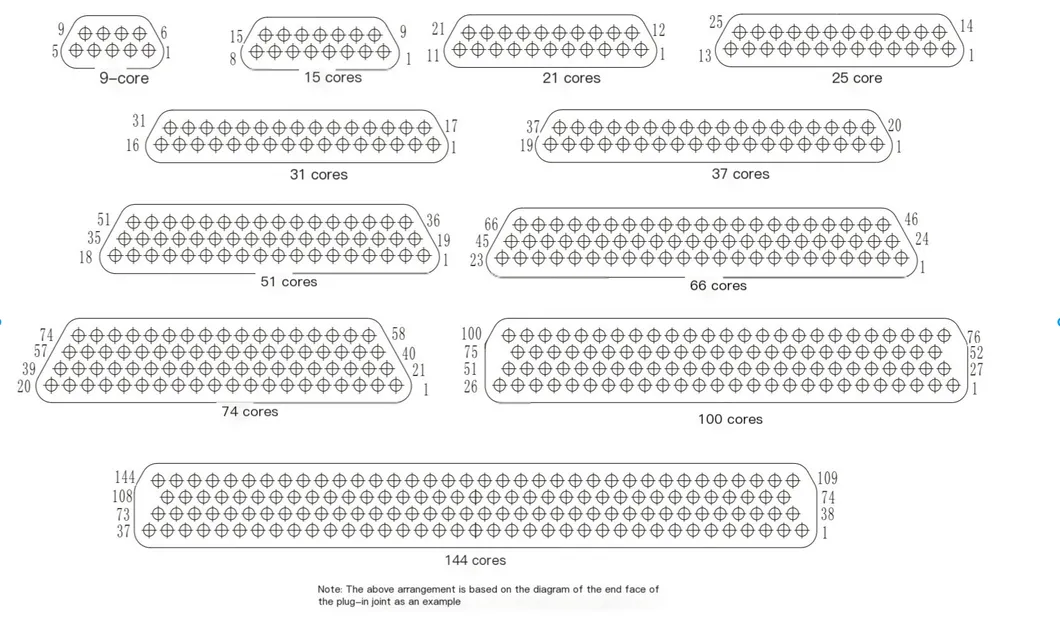

J30j طباعة موصل ميكرو مستطيل مخطط الأبعاد

J30j طباعة موصل ميكرو مستطيل المواصفات التقنية

1. الرمز الرئيسي للسلسلة: J30J يتضمن النوع الأساسي J30JC، ونوع طلاء النيكل النحاسي J30JS المزود بتشطيب تخميل الفولاذ المقاوم للصدأ.
2. التعديلات الهيكلية: خيارات مثل القفل السريع، E للحاوية القصيرة، M للمنع اللاصق، R للرافعة ذات المسمار الخلفي، D للفتحات الملولبة M2، وG لمقاومة الحرارة المرتفعة.
3. عدد الاتصالات المتوفرة: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144 اتصالاً.
4. أنواع التلامس: TJ للتوصيل بتركيب مسمار، ZK لتركيب مقبس، ZJ للمقبس بتركيب مسمار، TK لمقبس تركيب القابس.

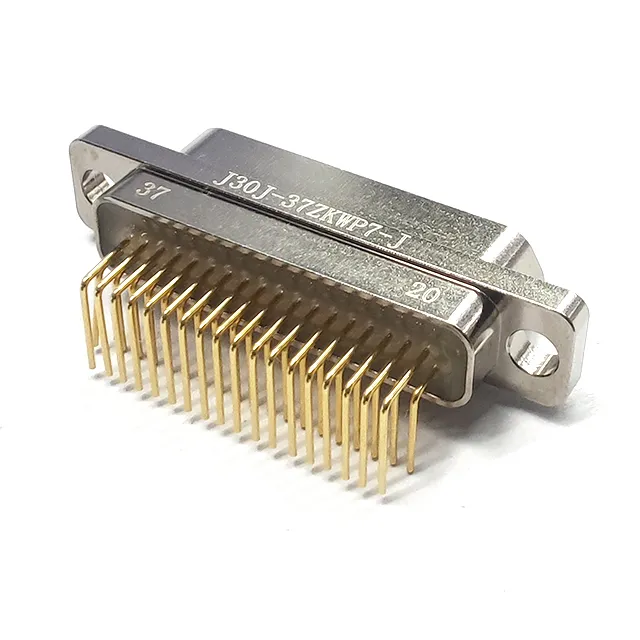

5. شكل الإنهاء والتثبيت: غير مميز لنوع الثني، S لنوع اللحام، N للوحات المطبوعة المتواصلة بتباعد 2.54 × 2.54، بالإضافة إلى خيارات W وW6 لثني لوحات الدوائر المطبوعة.
6. مكونات القفل والتركيب: يرفق قفل افتراضياً (L لقابس السلك، P لمقبس السلك، P7 للوح المنحني، P5 للوح المستقيم). الرمز Y1 يشير لعدم وجود قفل.
7. التعديلات الإضافية: غطاء لموجة الأسلاك، D للهيكل المانع للدوران، D2 لنابض ضغط البرغي، G للغلاف المطلية بالكادميوم، وJ1 لتعديل تباعد لوحة الطباعة إلى 1.27 × 2.54.
8. تعريفات الملحقات: A1 ملحق بمشبك المؤخرة للمنتجات المضغوطة/الملحومة، A2 لمنتجات Q8 واللحام، وA3 لمنتجات السلك واللحام.

مثال توضيحي للرموز الإشارية:

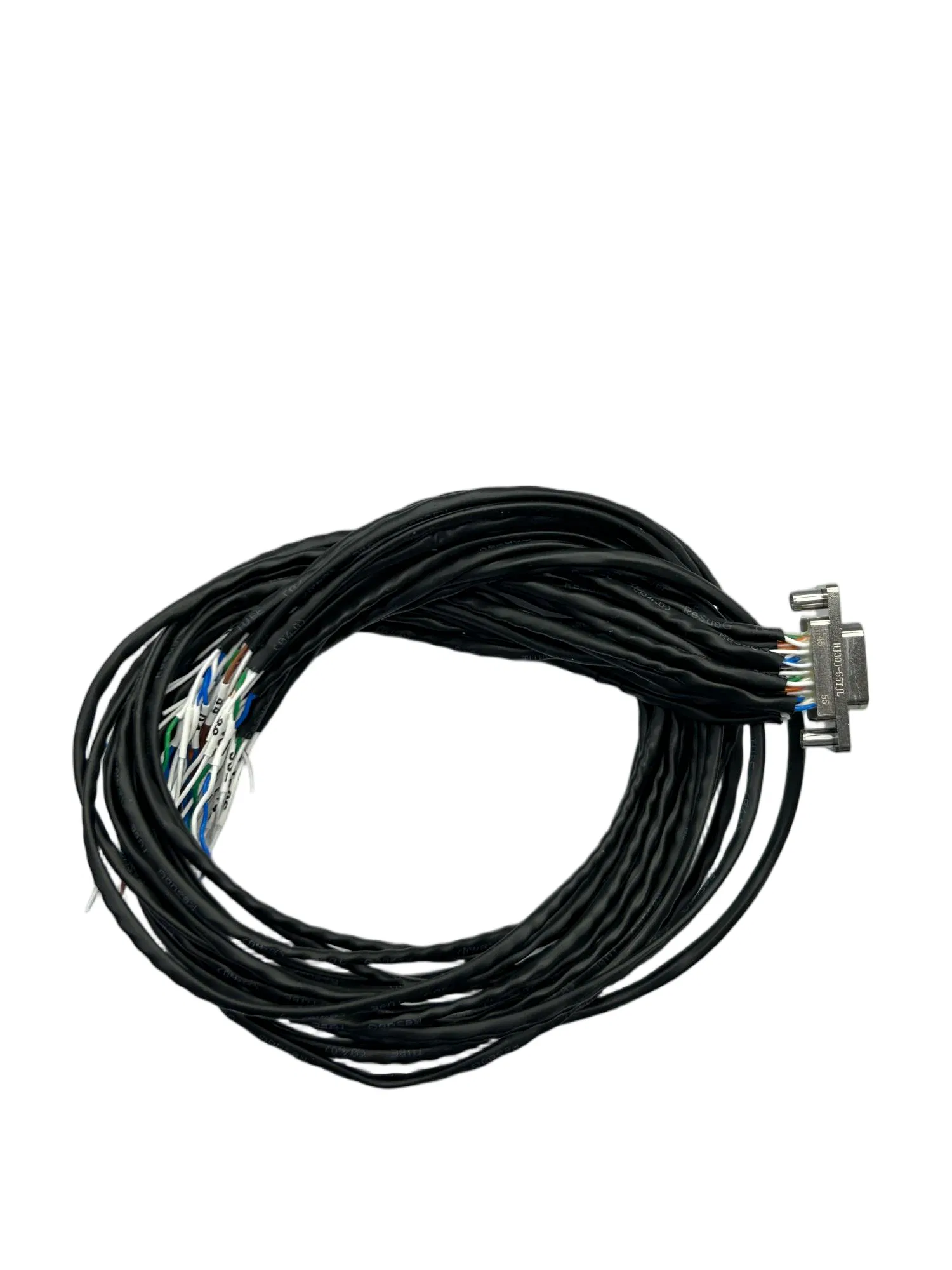

J30J-31ZKPGAD (11.6) (مصنوعة من سلك AFR-250، مساحة مقطع 0.12 ملم²، بطول 300 مم ومحمية بجلبة من خيوط النايلون).
يمثل هذا الرمز تهيئة دقيقة: نظام تلامس ذو 31 قطباً مزود بمقبس وخلفية تلامس مثنية ومكون قفل P وغلاف حماية مطلي بالكادميوم وحز مانع للدوران بعرض 11.6 مم.

معرض صور المنتج والتطبيقات

مخططات الأبعاد والمقاسات التفصيلية

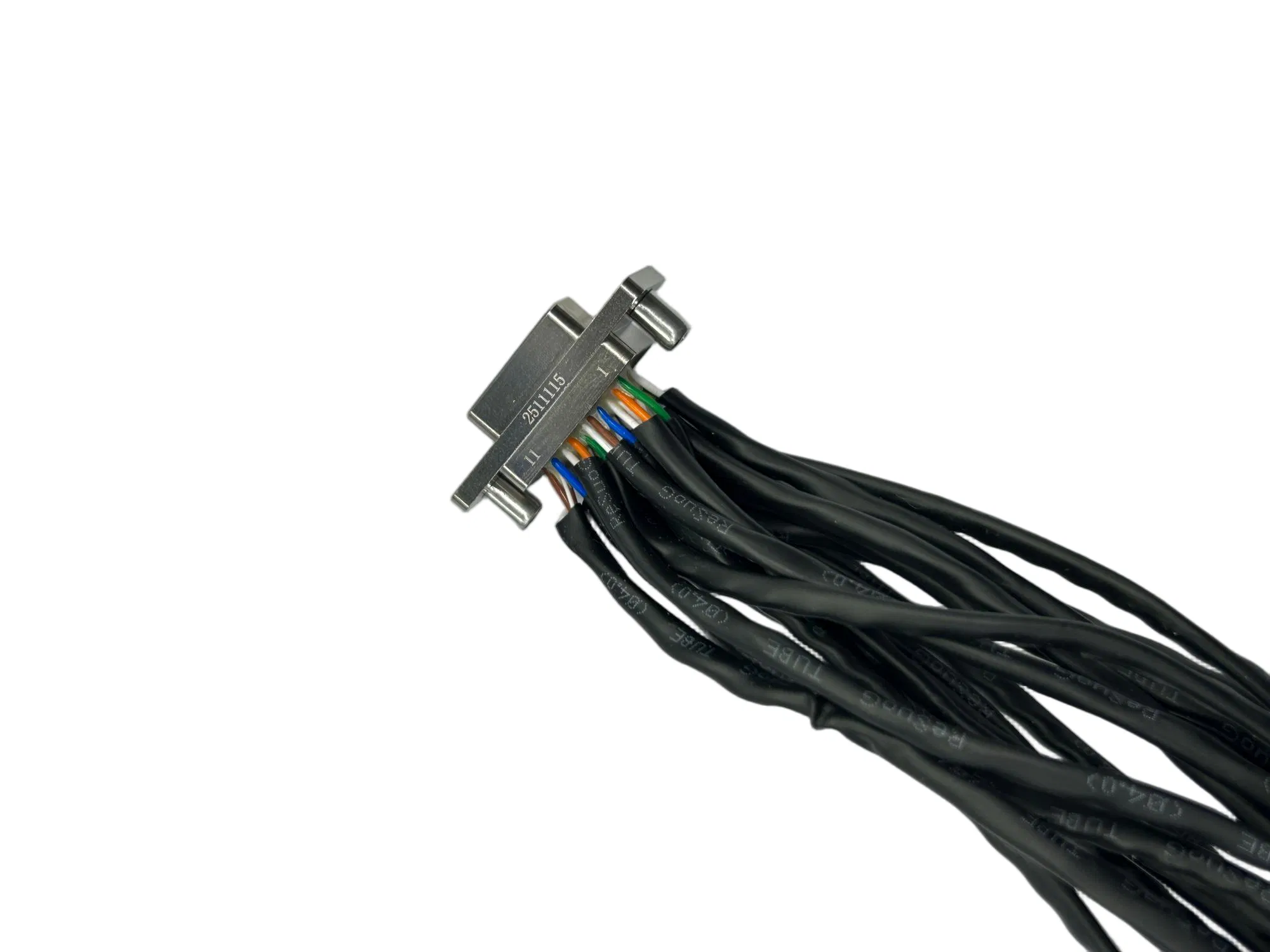

تخطيط لوحة الدوائر المطبوعة وتوصيل الأسلاك

الأسئلة الشائعة حول موصلات J30J

1. كيف تشتري المنتج وتضمن التوافق؟

لضمان شراء موفق، يرجى تأكيد التصنيف الحالي وعدد جهات الاتصال المطلوبة، واختيار الموصل المناسب ونمط التجميع، وتحديد طريقة التزاوج بالإضافة إلى التحقق من القطر الخارجي للكابل وطوله المطلوب.

2. كيف يمكنني الحصول على عينات من المنتج؟

نحن سعداء بتقديم عينة مجانية واحدة لاختبار ومعاينة جودة التصنيع، في حين تكون تكلفة الشحن على عاتق العميل.

3. ما هي تدابير مراقبة الجودة المتبعة في المصنع؟

الجودة هي أولويتنا الكبرى. يركز المصنع بشكل وثيق على معايير الجودة والتصنيع المتقدم، ويحمل شهادات دولية وعسكرية موثقة مثل ISO9001، GJB9001، QPL، و ISO14001.

4. ما هي المعايير العسكرية التي يتوافق معها موصل J30J؟

يتوافق المنتج مع المعيار الوطني الصارم GJB2446A-2011 والمعيار العسكري الأمريكي MIL-C-83513، بالإضافة إلى تلبية مواصفات المؤسسة بموجب Q/LSQJ0006-2018.

5. ما هي خيارات عدد النواة أو الأقطاب المتوفرة لهذه السلسلة؟

تتوفر الموصلات بـ 12 خياراً لعدد جهات الاتصال وهي: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144 نواة لتناسب مختلف احتياجات التطبيقات عالية الكثافة.

6. ما هي الخصائص البيئية والحرارية التي يتحملها الموصل؟

يعمل الموصل بكفاءة تامة في درجات حرارة قاسية تمتد من -55 إلى +125 درجة مئوية، ولديه مقاومة للرطوبة النسبية تصل إلى 95% عند درجة حرارة 40 درجة مئوية.
