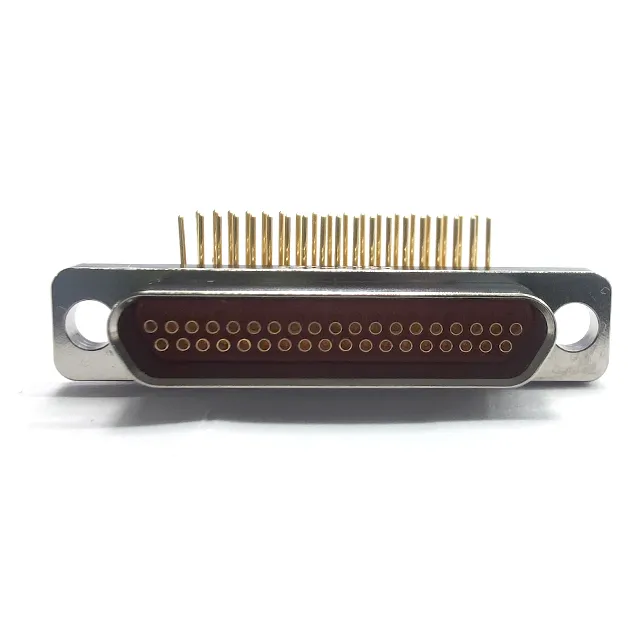

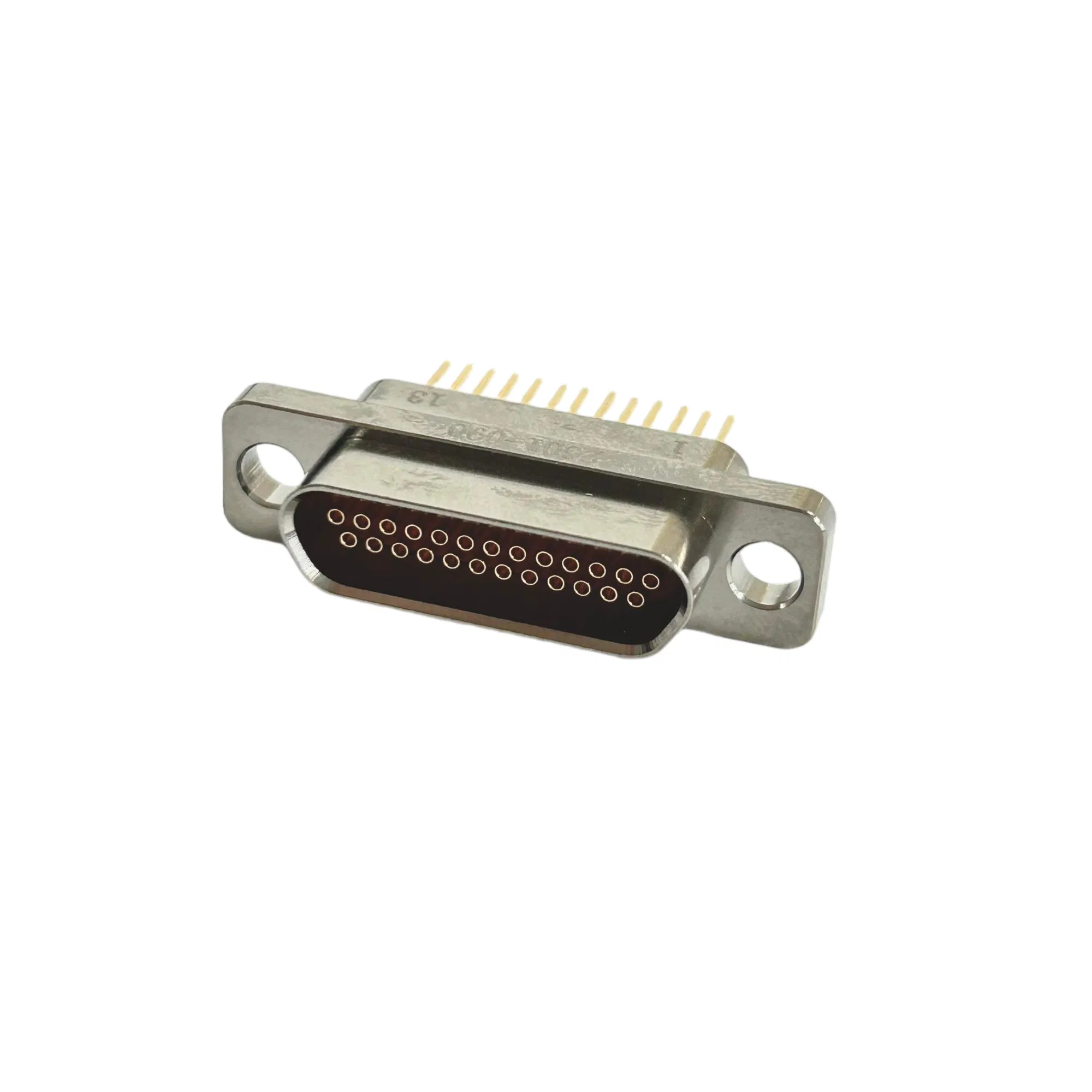

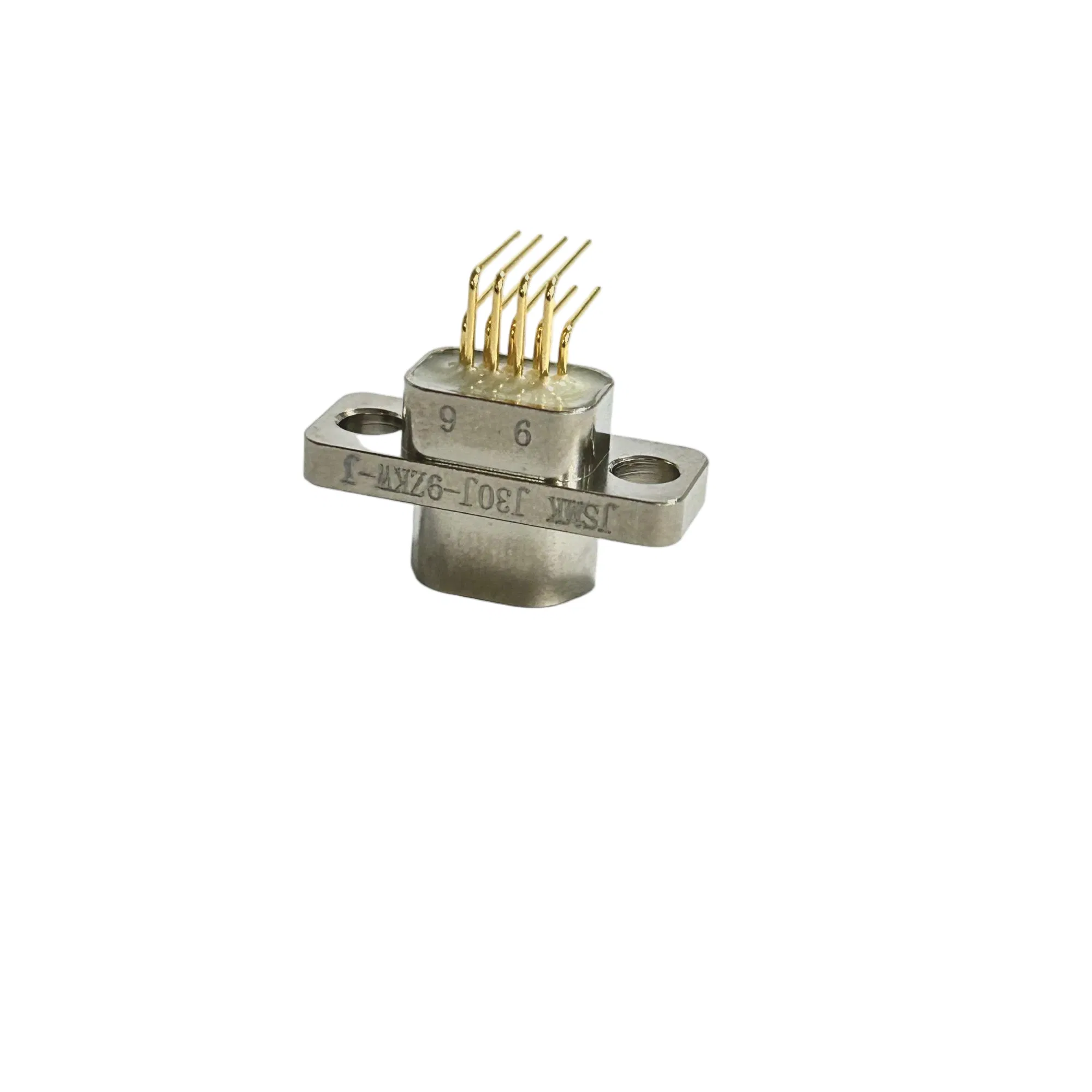

يتوافق بسلاسة مع سلسلة M-D-M المتاحة في 12 تكويناً أساسياً: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144 أساساً.
نقاط التلامس المرنة ذات الكثافة العالية لللف تضمن وصلة استثنائية وموثوقية عالية.
يتراوح نطاق تقاطع القلب السلكي بين 0.035 ملم² و 0.2 ملم²، مع مجموعة مختارة موصى بها من 0.1 ملم² إلى 0.15 ملم².
يتوافق تماماً مع معايير GJB2446A-2011، بما يعادل المواصفات القياسية MIL-C-83513.
مطابق لمعيار المؤسسة: Q/LSQJ0006-2018 "المواصفات التفصيلية للموصلات الكهربائية المستطيلة الصغيرة من السلسلة J30J".
الميزات الفنية الرئيسية
درجة الحرارة المحيطة
-55 ~ +125 درجة مئوية
مقاومة التلامس
≤ 10 ميجا أوم
الرطوبة النسبية
ما يصل إلى 95% عند 40 درجة مئوية
مقاومة العزل
≥ 5000 ميجا أوم
الاهتزاز
10-2000 هرتز 19 م/ث ²
قوة العزل الكهربائي
800 فولت
التأثير
735 م/ث ²
العمر الميكانيكي
500 مرة
التسارع
735 م/ث ²
وقت الاستراحة الفوري
≤ 1 ميكرو ثانية
التيار المقدر
3 أمبير
نظام وتعديلات رموز المنتج (سلسلة J30J)
1. رمز الاسم الرئيسي للسلسلة: J30J، ويتضمن النوع الأساسي J30JC، وطلاء النيكل النحاسي J30JS، ونوع التخميد من الفولاذ المقاوم للصدأ.
2. تعديلات السلسلة: تتضمن النوع الأساسي (غير مميز)، نوع القفل السريع A، نوع الهيكل القصير E، منتج منع التسرب اللاصق M، مسمار خلفي ونوع رافعة R، وتحويل فتحة الحاوية الواقية إلى فتحة M2 ملولبة D، مع تحسينات مقاومة لدرجة الحرارة العالية.

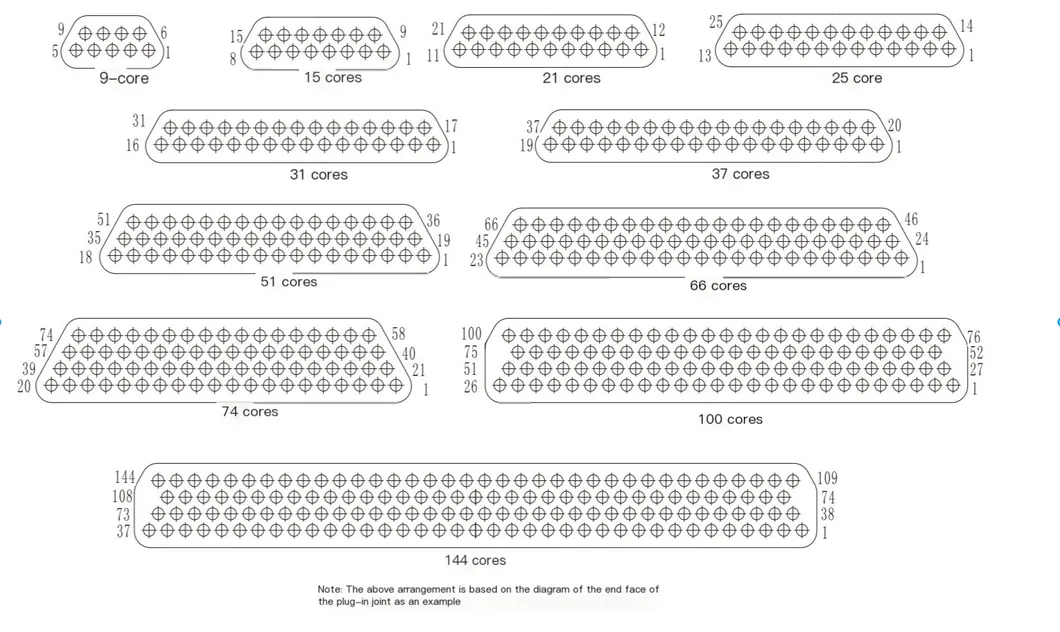

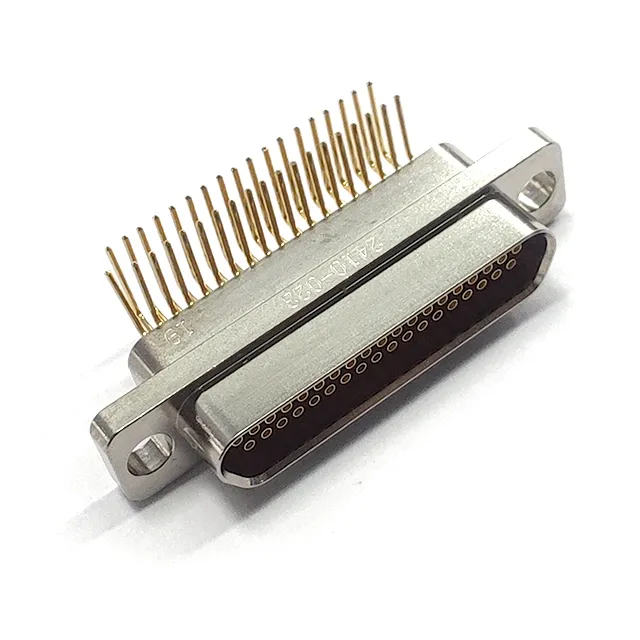

3. عدد قطع الاتصال: متوفرة في التكوينات التالية: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144.

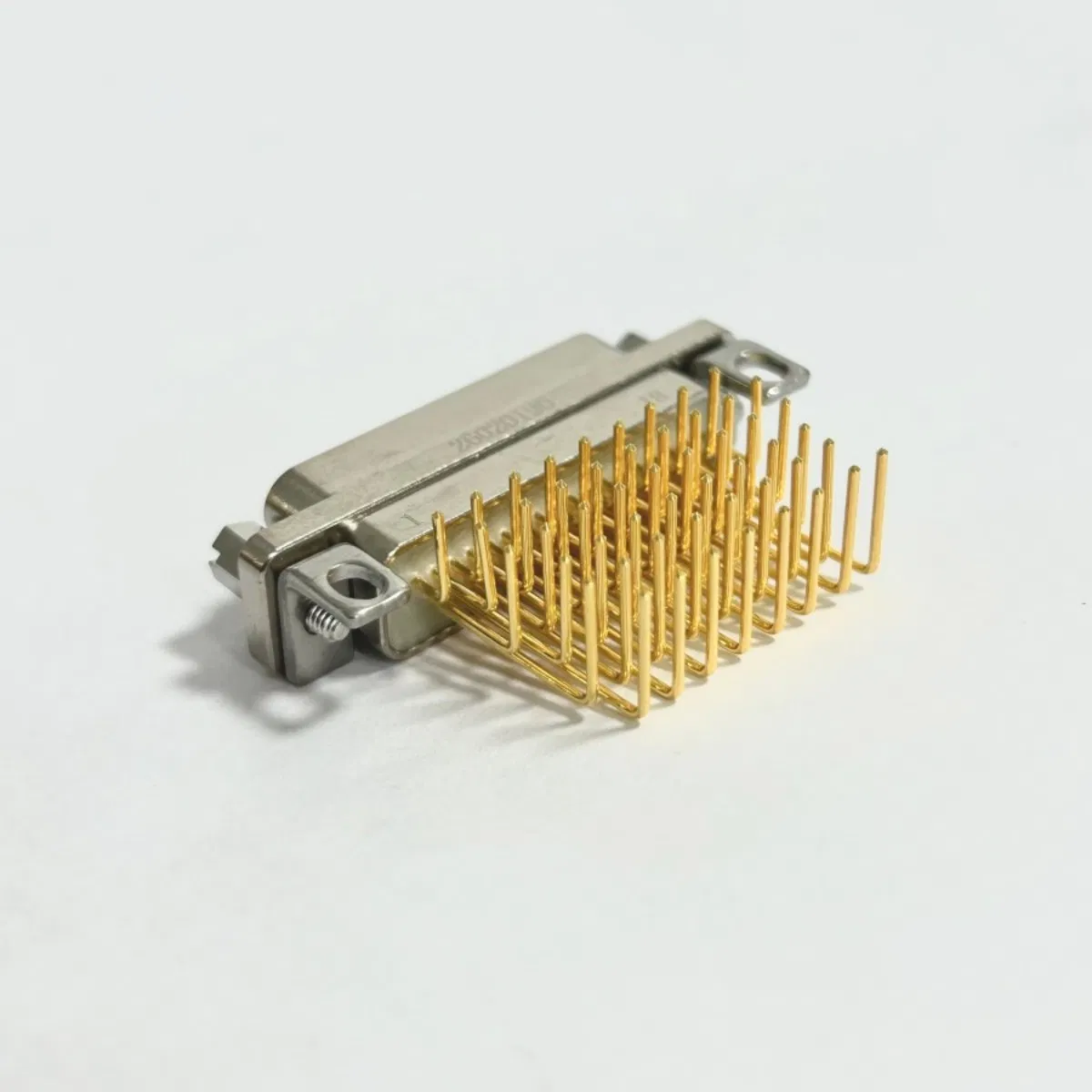

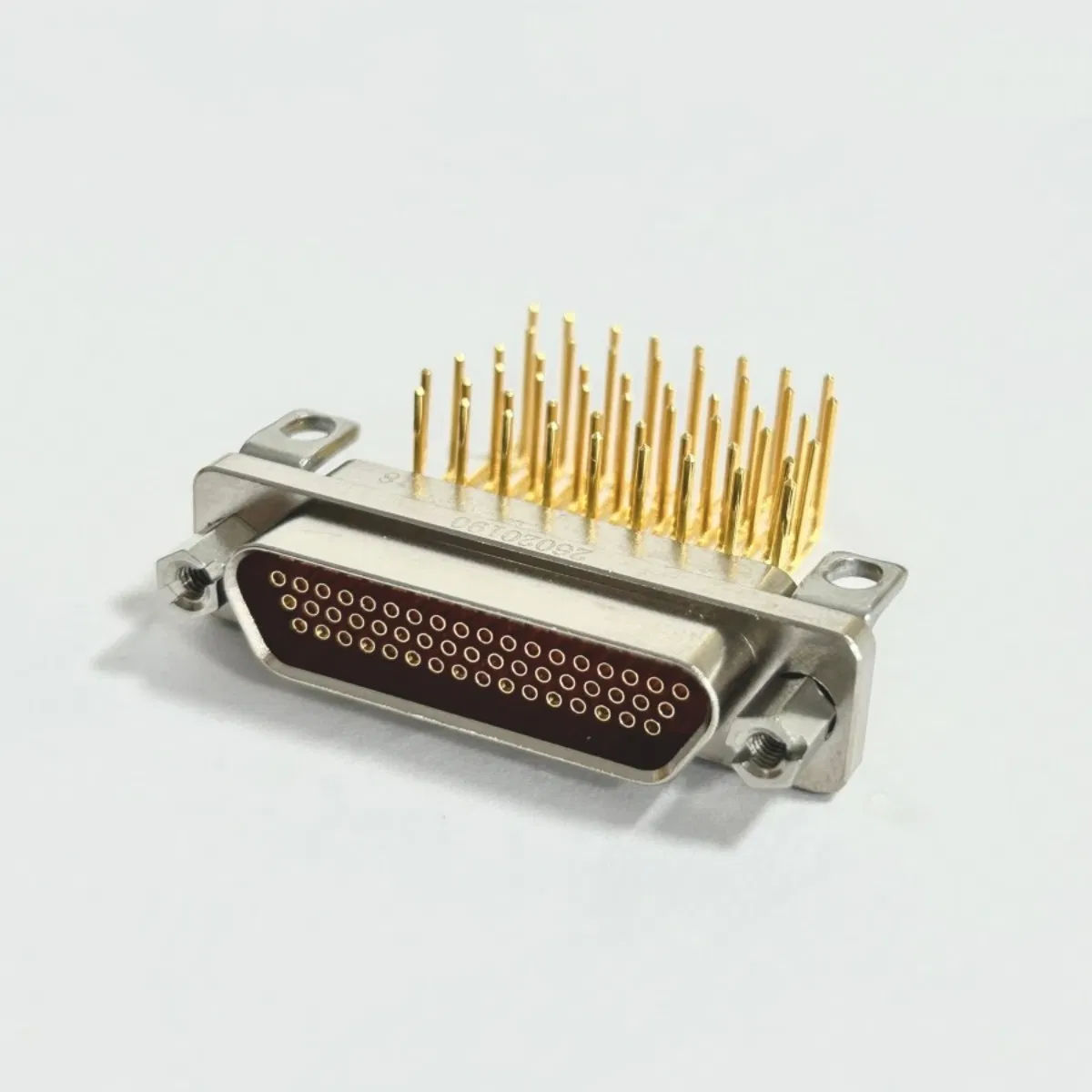

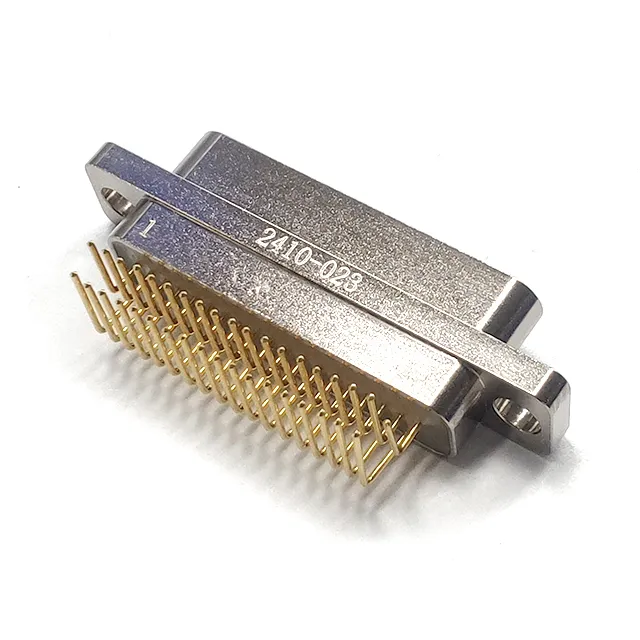

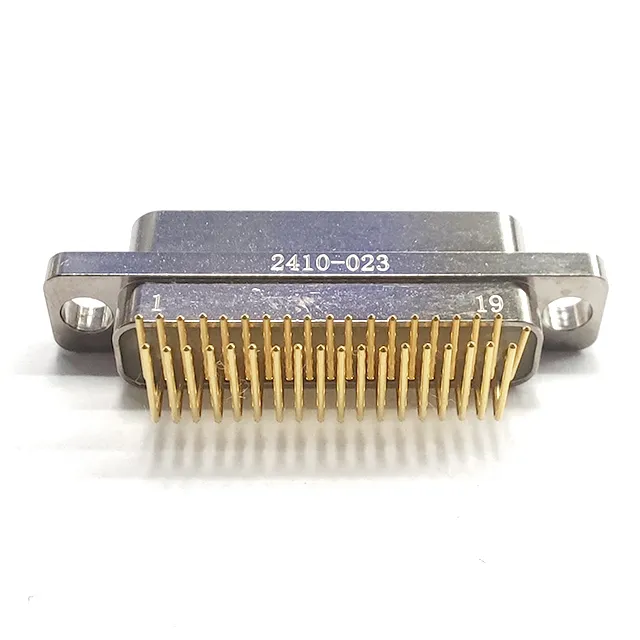

5. النماذج الطرفية: تتضمن الخيارات نوع الثني غير المميز، ونوع اللحام S، وN3، وN4، وN8، ولوحات مطبوعة متصلة N12 مع تباعد الشبكة 2.54 × 2.54، بالإضافة إلى لوحة دائرة مطبوعة W. W6 مع نفس التباعد.

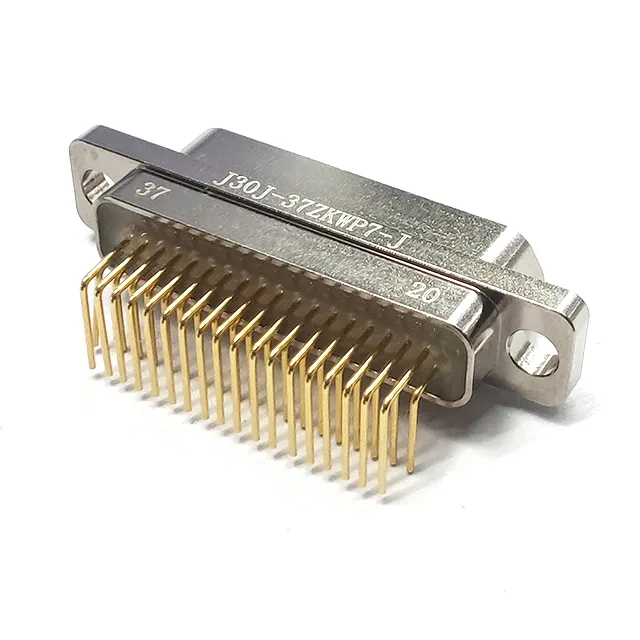

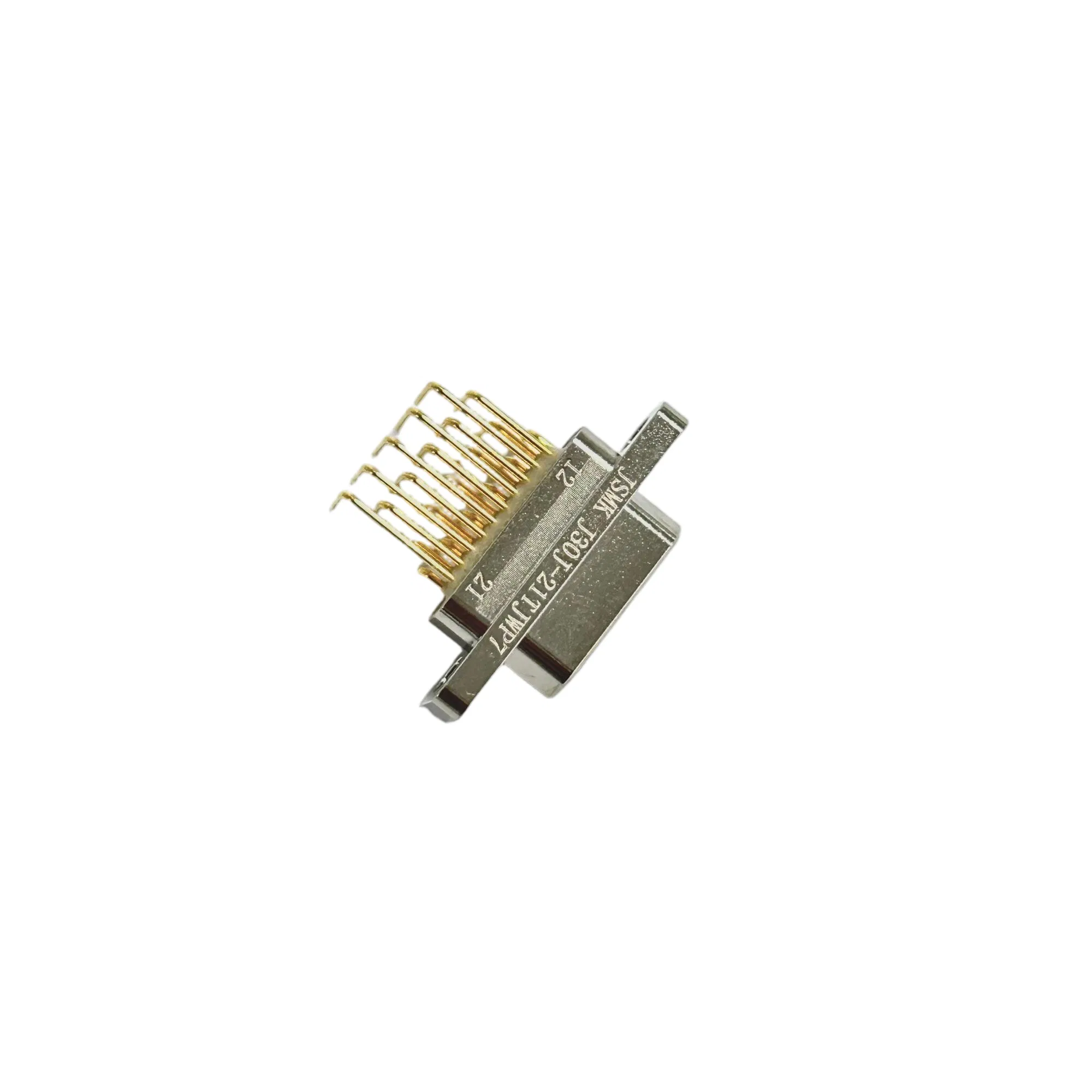

6. أنواع مكونات القفل والتركيب: تشمل مجموعة القفل الافتراضية L لقابس السلك، P لمقبس السلك أو مقبس اللحام، P7 للوحة المطبوعة المنحنية، P5 للوحة المطبوعة المستقيمة. كما يشير الرمز Y1 إلى عدم توفر مجموعة قفل.
7. تعريف المنتج المعدّل: يشير الرمز أ و A5 إلى غطاء موجة سلكية ولوحة ضغط سلك مشبك الذيل؛ D يزيد هيكل الحماية من دوران الحاوية الواقية؛ D2 يقدم نابض ضغط البرغي وهيكل قفل البرغي؛ G يضيف طلاء الكادميوم؛ J1 تعديل تباعد شبكة لوحة الطباعة إلى 1.272.54Q، Q8، (9.6)، (11.6) مع حافة هيكل أوسع.
8. تعريف الملحق: A1 لملحق المشبك الخلفي للمنتجات الملحومة؛ A2 لمشبك خط المؤخرة لنوع خط اللحام Q8 و Q8؛ A3 لمشبك خط المؤخرة الإضافي لمنتجات نوع السلك ولحام خط.
مثال توضيحي على الإشارات
J30J-31ZKPGAD (11.6)
تُظهر الرموز المذكورة أعلاه أن هذا الموصل يضم نظام اتصال يحتوي على 31 نواة. ويتميز بمقبس مقترن بدقة مع مقبس مطابق وتجعيد ذيل التلامس، مع قفل من نوع P لاتصال آمن، وغطاء مؤخرة ومشبك سلك لزيادة القوة. يتم تجميع المجموعة بالكامل مع طلاء خارجي بالكادميوم، حيث يقيس شفة الحاوية الواقية 11.6 مم، مع استخدام سلك مميز AFR-250 بمساحة مقطعية 0.12 ملم² وطول 300 مم.
الأسئلة الشائعة حول المنتج (FAQ)
س: كيف تشتري المنتج وتحدد المواصفات المطلوبة؟
ج: يتطلب شراء منتجاتنا اتباع هذه الخطوات لضمان توافق مثالي: تحديد التصنيف الحالي وعدد جهات الاتصال المطلوبة، تحديد الموصل ونوع الاتصال المناسب للتوافق، اختيار نمط التجميع المناسب لتطبيقك، تحديد طريقة التزاوج والقطر الخارجي للكبل، بالإضافة إلى تحديد طول الكبل والمادة المستخدمة لضمان أفضل متانة وأداء.
س: كيف يمكن الحصول على عينات من المنتج؟
ج: يسرنا تقديم عينة مجانية لتجربة وفحص جودة منتجاتنا بشكل مباشر، مع ملاحظة أن تكلفة الشحن يتم تغطيتها وتكفلها مسبقاً من قِبل العميل.
س: ما هي معايير الجودة والشهادات التي يلتزم بها المصنع؟
ج: تلتزم المنشأة بأعلى معايير مراقبة الجودة الصارمة من البداية وحتى الاكتمال. ويحمل مصنعنا شهادات جودة مرموقة ومعترفاً بها عالمياً مثل ISO9001، و GJB9001، و QPL، و ISO14001.
س: ما هي المعايير العسكرية التي يتوافق معها موصل J30J؟
ج: يتوافق الموصل بشكل كامل مع معايير GJB2446A-2011، وهو ما يعادل تماماً المواصفات العسكرية القياسية MIL-C-83513، بالإضافة إلى مطابقة معيار المؤسسة Q/LSQJ0006-2018.
س: ما هي درجات الحرارة والبيئة التشغيلية المناسبة لهذا الموصل؟
ج: تم تصميم الموصل ليعمل بكفاءة عالية في نطاق درجة حرارة محيطة واسع يتراوح بين -55 إلى +125 درجة مئوية، ومقاومة رطوبة نسبية تصل إلى 95% عند درجة حرارة 40 مئوية، مع مقاومة عالية للاهتزاز والتسارع.
س: ما هو العمر الميكانيكي ومقاومة العزل المتوقعة للموصل؟
ج: يتميز الموصل بعمر ميكانيكي يصل إلى 500 دورة تزاوج (مرة)، مع مقاومة عزل ممتازة تبلغ ≥ 5000 ميجا أوم وقوة عزل كهربائي تصل إلى 800 فولت.
