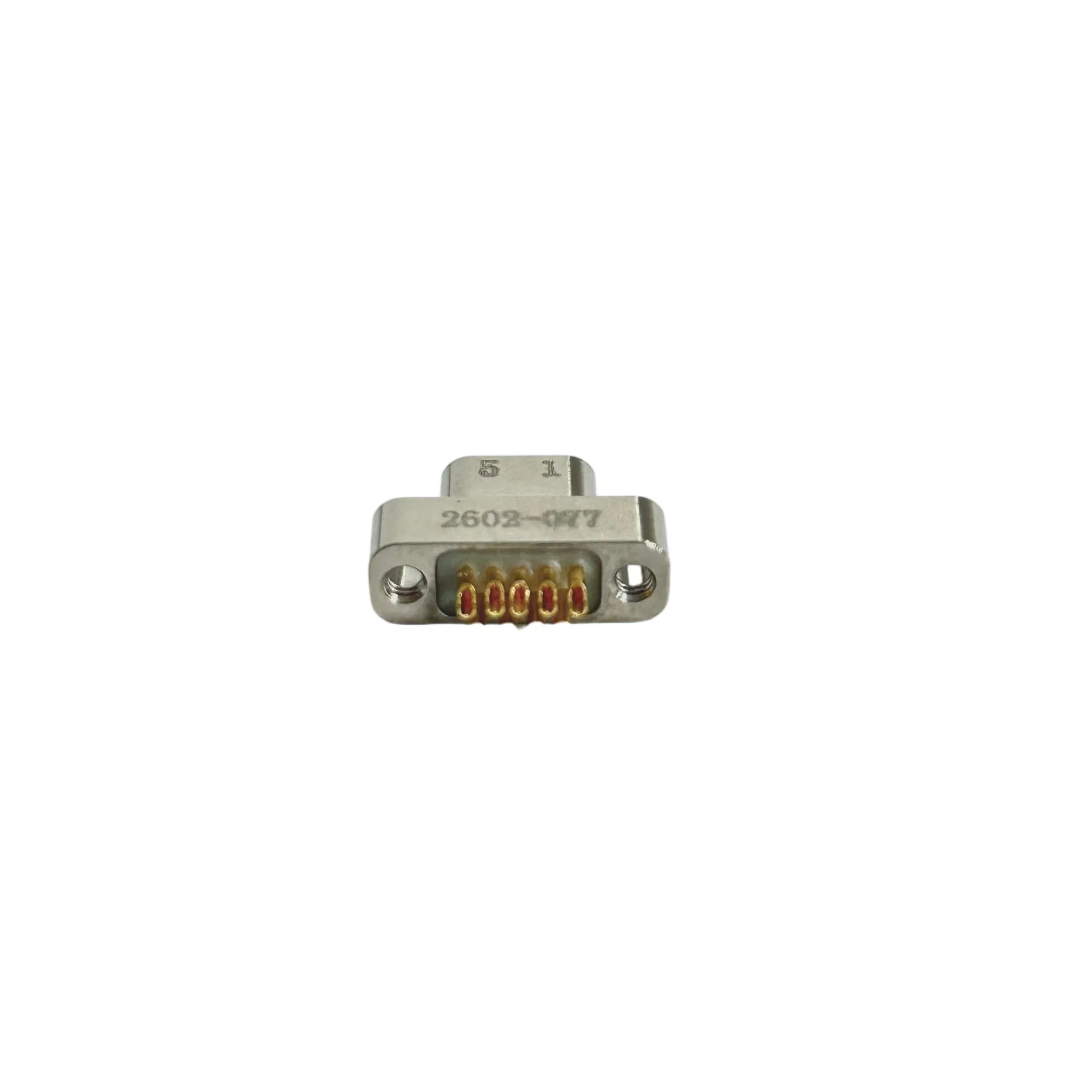

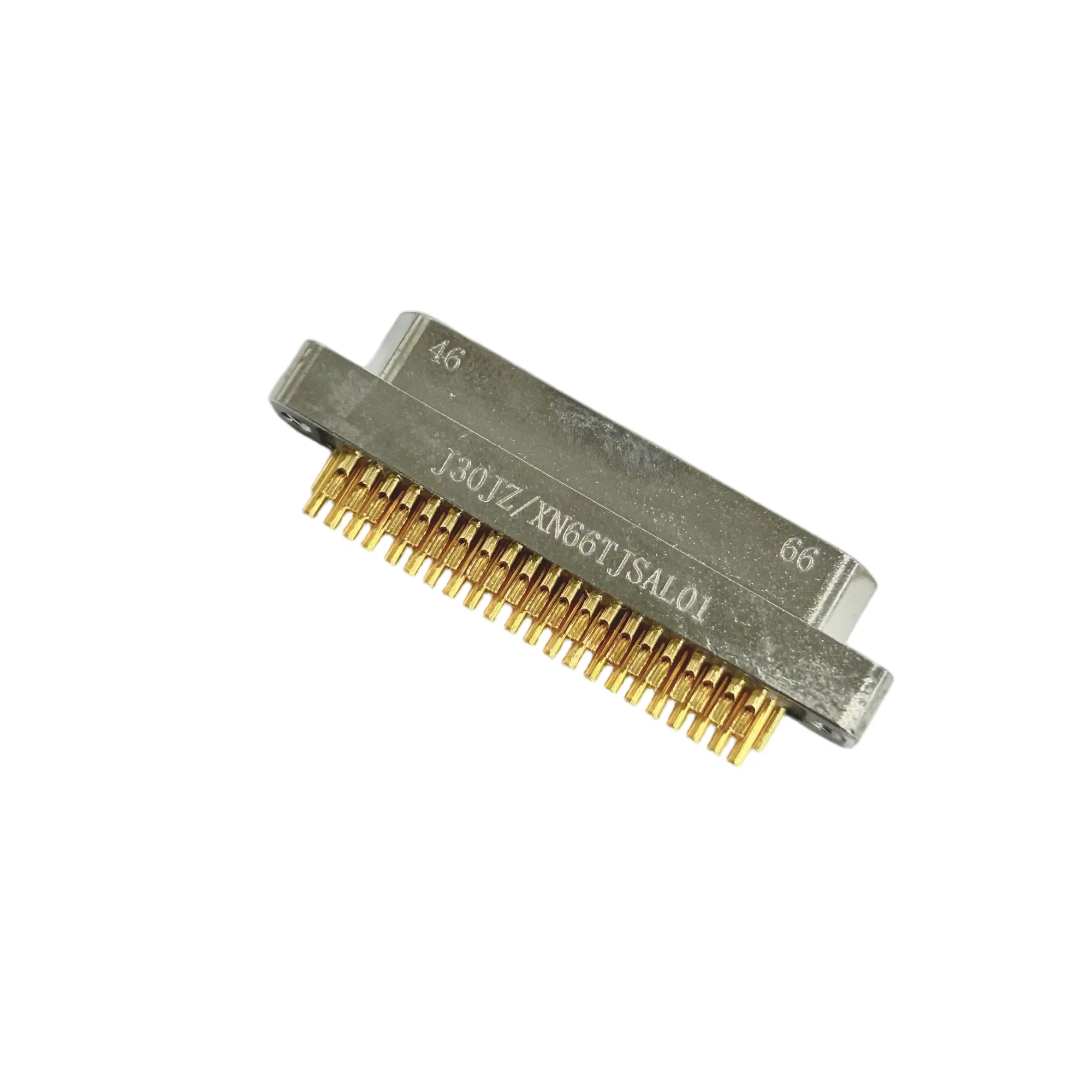

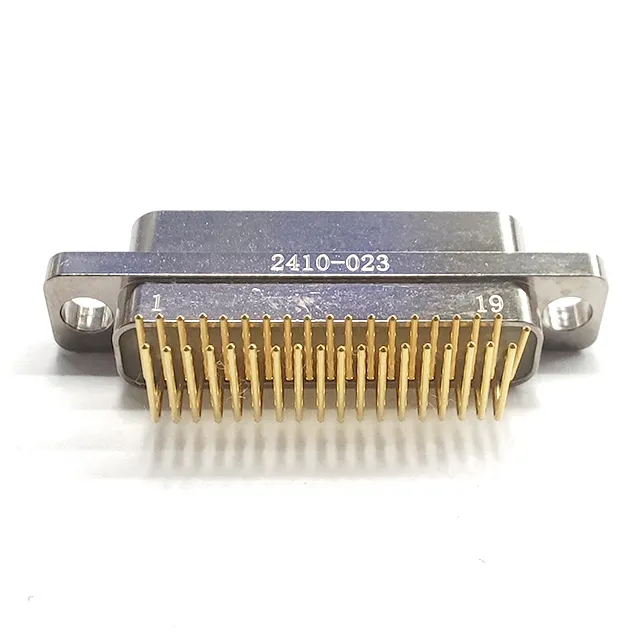

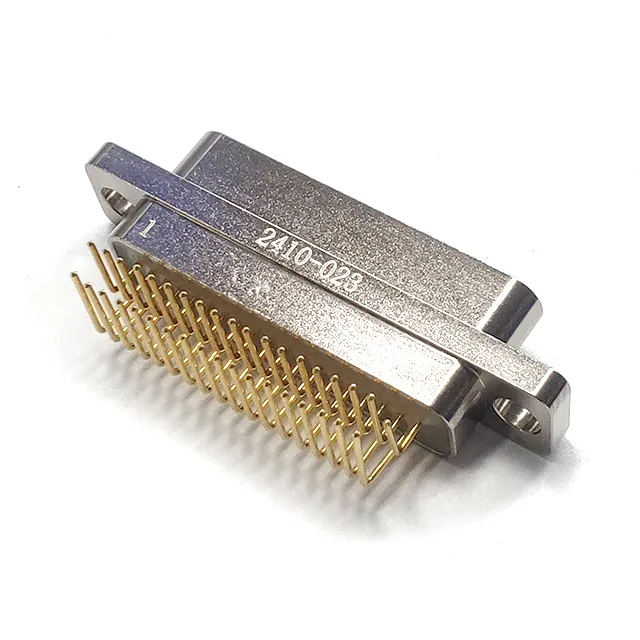

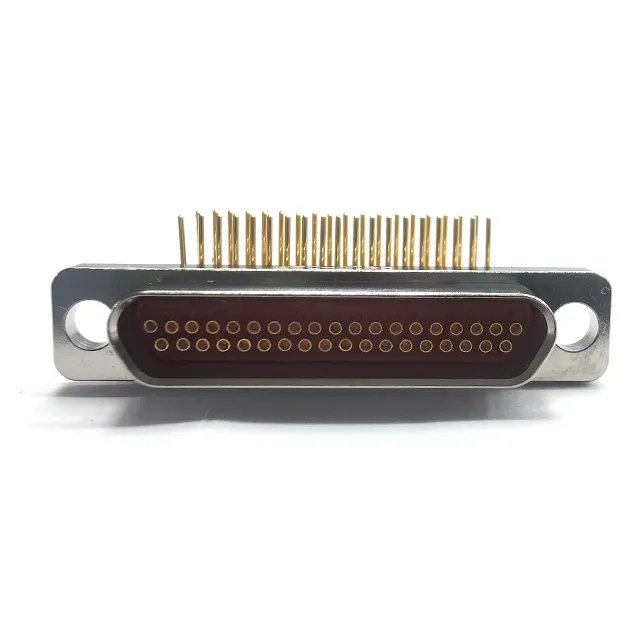

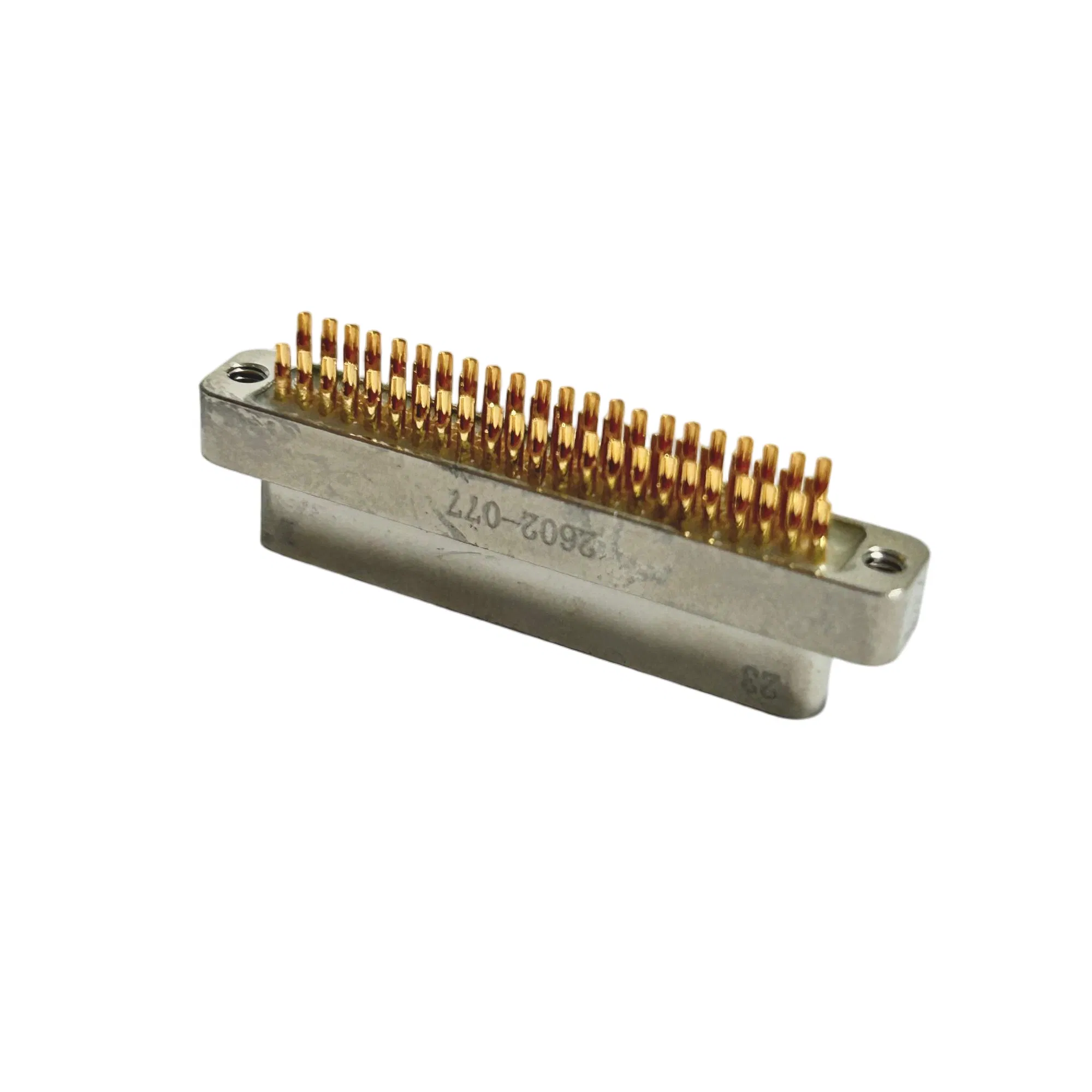

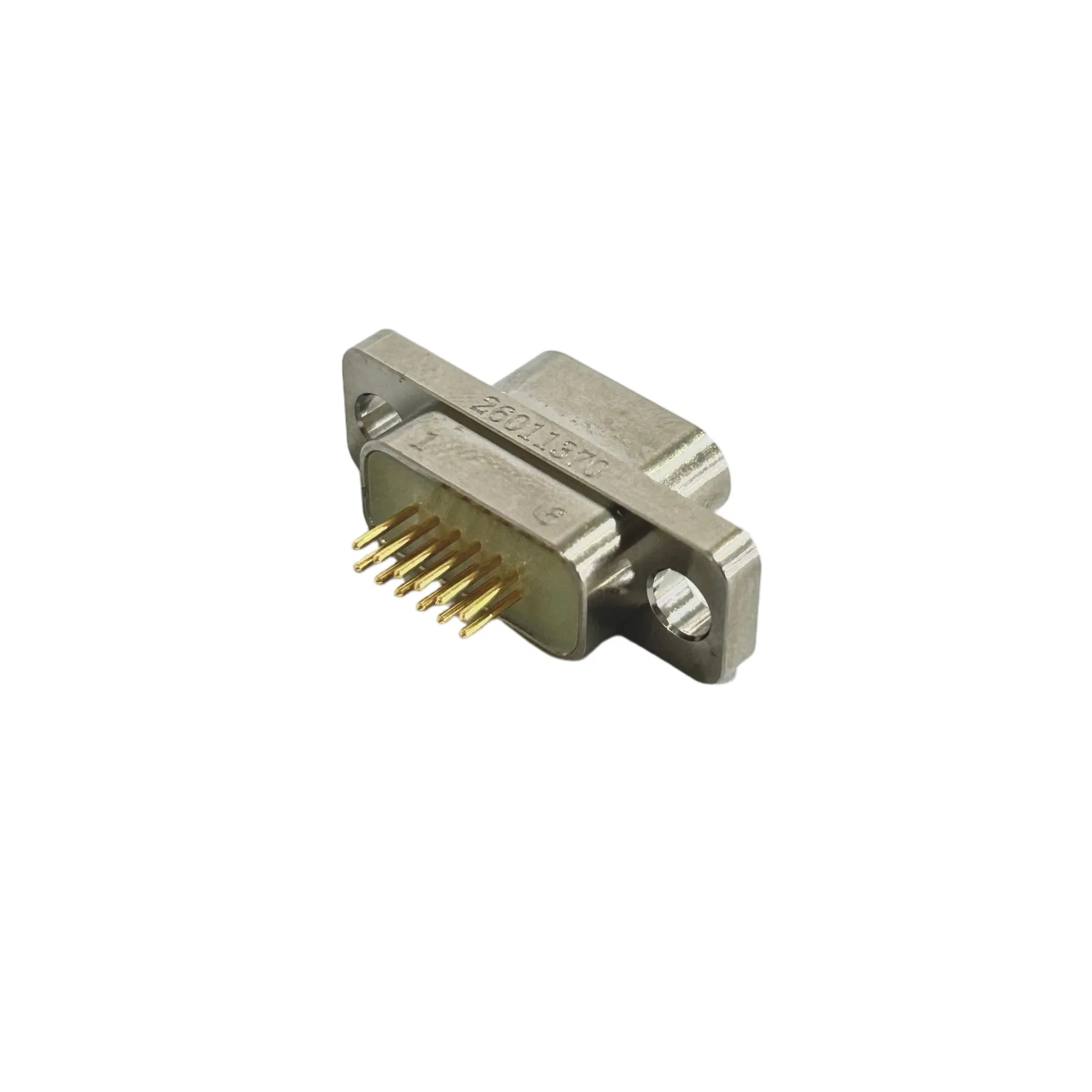

Product Features (ميزات المنتج)، التي تتميز بالتوافق مع الفئة M-D-M، تأتي الموصلات الخاصة بنا في مواصفات مذهلة 12، تتراوح بين 9 إلى 144 أساساً، مما يضمن تعدد الاستخدامات للتطبيقات المختلفة. نوعية التي تتضمن سن تلامس مطاطي من النوع الضفيرة (إبرة دووية)، يوفر تصميمنا كثافة لمس عالية لا مثيل لها. نوعية هذا الجزء تمتد من مساحة تقاطع الجزء الخاص بقلب الأسلاك من 0.035 ملم² إلى 0.2 ملم²، مع توصية من 0.1ملم² إلى 0.15 ملم² للحصول على أفضل أداء. نوعية هذا الجزء من مكونات الإقفال يتم تزويدها بدقة بمجموعة المنتج وفقاً لمتطلبات طلبك؛ وإذا لم تكن ضرورية، فما عليك سوى التحديد في العقد. نوعية منتجاتنا يفي بأداء المنتج بفخر بمعايير GJB2446A-2011، المكافئة لمعايير MIL-C-83513. نوعية المحرك نلتزم بمعيار المؤسسة Q/LSQJ0006-2018، والذي يتضمن تفاصيل مواصفات الموصلات الكهربائية المستطيلة الصغيرة من السلسلة J30J.
- 1. رمز الاسم الرئيسي للسلسلة: J30J الشهير، بالمتغيرات الاستثنائية: J30JC القوي والنيكل النحاسي المتطور J30JS، إلى جانب التخميل الدائم من الفولاذ المقاوم للصدأ.
- 2. تعديلات السلاسل: تفي تعديلات السلاسل بالاحتياجات المتنوعة: النوع الأساسي غير المميز، ونوع القفل السريع، ونوع الحاوية الواقية القصيرة E-Short الأنيقة، والمنتج المانعة للتسرب M-adesive الموثوق به، والمسمار R متعدد الاستخدامات، ونوع المرفاع القابل للتكيف، وفتحة الحاوية الواقية D-shell معدلة إلى فتحة M2 ملولبة للمرافق المحسنة، مصحوبة بسلسلة G المقاومة لدرجات الحرارة العالية.

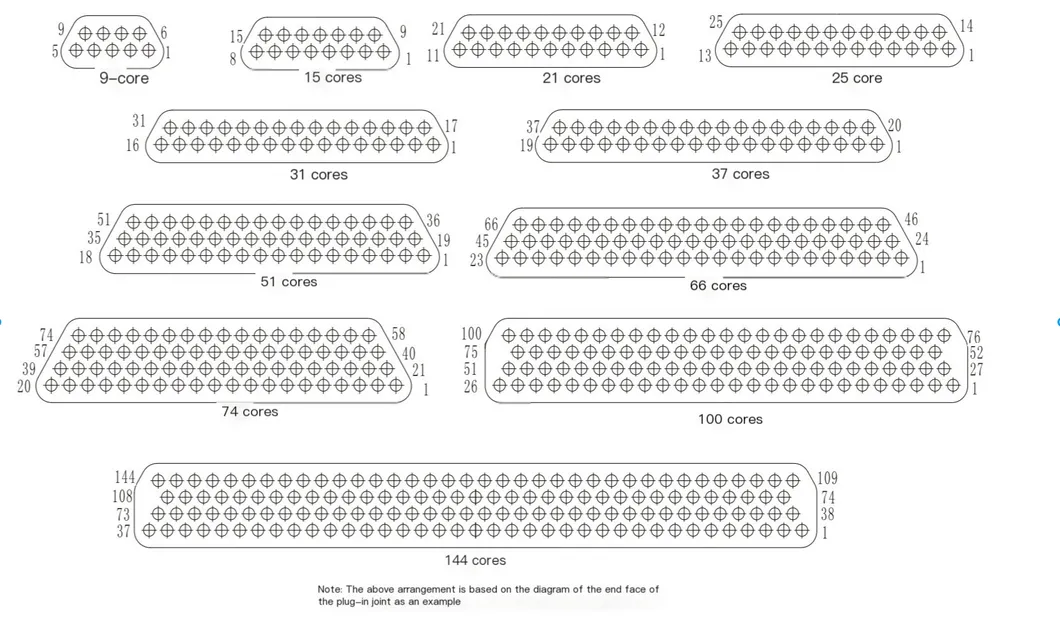

- 3. خيارات جزء الاتصال: تشمل خيارات جزء الاتصال: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144.
- 4. أنواع الموصلات ووجهات الاتصال: توفر المرونة: TJ لمسمار تثبيت القابس، ZK لمقبس تركيب المقبس، ZJ للمقبس مع تركيب المسمار، وTK لمقبس تركيب القابس.

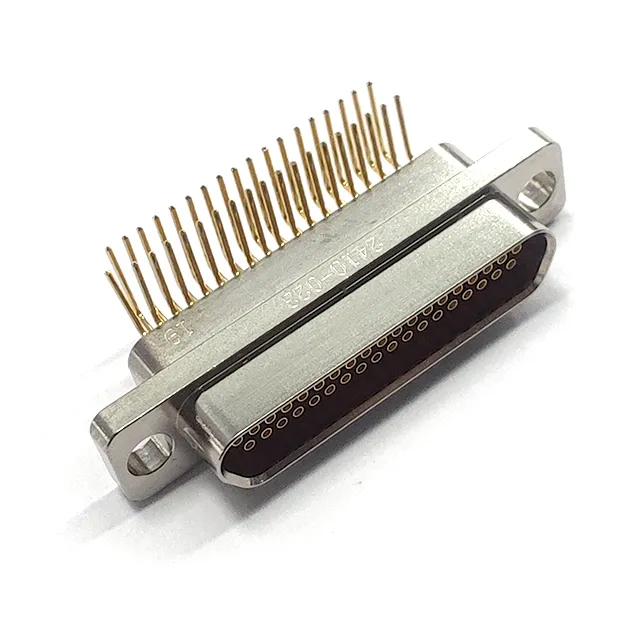

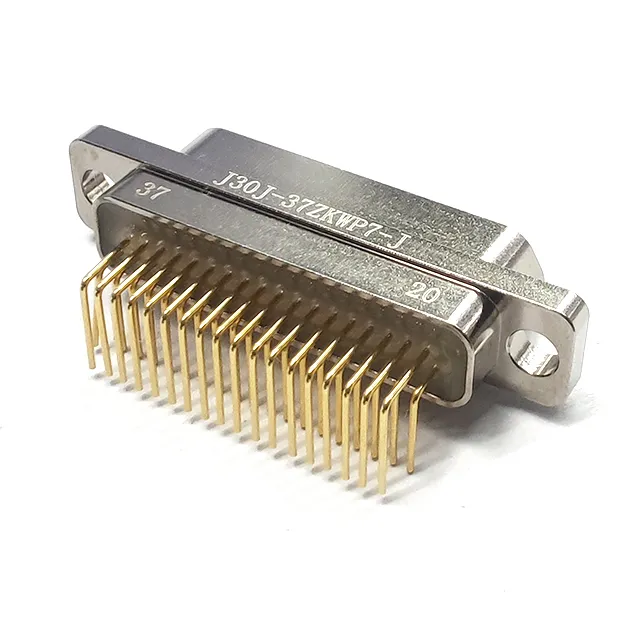

- 5. النماذج الطرفية: توفر العديد من التطبيقات: نوع الثني غير المميز، ونوع اللحام S الدقيق، وN، وN3، وN4، وN8، N12 للوحات المطبوعة المتواصلة مع تباعد شبكي 2.54 × 2.54، بجانب W، W6 للوحة دائرة مطبوعة مثنية مع تباعد شبكي 2.54 × 2.54.
- 6. أنواع مكونات القفل والتركيب: مجموعة القفل الافتراضية غير المميزة (القيمة الافتراضية L لقابس السلك أو قابس السلك، القيمة الافتراضية P لمقبس السلك أو مقبس اللحام، القيمة الافتراضية P7 للوحة المطبوعة المنحنية، القيمة الافتراضية P5 للوحة المطبوعة المستقيمة)، Y 1 التي لا توفر مجموعة القفل. بالنسبة لمكونات القفل العادية مثل L وP وK، إلخ، راجع تعليمات قفل J30J واستخدام مكونات التثبيت.
- 7. تعريف المنتج المعدّل: يقدم مجموعة من التحسينات: A، A5 يقدم غطاء موجة معطف سلك منتج مع ذيل يحتوي على لوحة ضغط سلك قامطة، D يوفر هيكل مضاد للدوران، ويشتمل D2 على نابض ضغط برغي وهيكل قفل لولبي، إلى جانب مشبك سلك مطابق للسدادة، وتوفر G طبقة من الكادميوم على السطح، بينما تضبط J تباعد شبكة لوحة الطباعة إلى 1.272.54Q، وQ8، و9.6، و(11.6)، مع توسيع شفة واحدة للحافة للحصول على دعم إضافي.
- 8. تعريف الملحق: يتضمن تعريف الملحق: A1، وملحق بمشبك مؤخرة (مخصص للمنتجات الملحومة والملحومة حصريًا)، وA2، وملحق بمشبك خط مؤخرة (خاص بمنتجات من نوع Q8 وQ8 من نوع خط اللحام). A3 تقدم مشبك خط المؤخرة الإضافي (مصمم فقط للضغط على نوع السلك ومنتجات خط اللحام).
ملاحظة: هذا الوصف التكميلي ليس جزءًا لا يتجزأ من علامة الطلب. من الضروري الإشارة إلى مواصفات السلك المضغوط بين الأقواس، مثل منطقة قسم الأسلاك والطول واللون، إلخ. للتعرف على متطلبات التوصيل الفريدة، يرجى توضيح علاقة الأسلاك.
مثال على الإشارات:
J30J-31ZKPGAD (11.6) - تتميز هذه المواصفات المميزة بالسلك المصنوع من AFR-250، مع مساحة مقطعية عرضية تبلغ 0.12 ملم²، تمتد إلى 300 مم، وتتغطى في جلبة متينة من خيط النايلون.
تشير الرموز المذكورة أعلاه إلى أن الموصل يستوعب 31 أساساً، مع توصيل مقبس بشكل ملائم. يتم ثني الطرف الخلفي لجهة الاتصال بخبرة، ويتم تكميله بمكون قفل على شكل حرف P وغطاء مؤخرة ومشبك سلكي. يتم ترك ضفيرة الأسلاك بالكامل في أنابيب تقلص الحرارة وشبكة واقية. تم وضع كل من الحاوية الواقية ومشبك الأسلاك والغطاء الخلفي على نحو دقيق من الكادميوم لضمان المتانة. تم تصميم شفة الحاوية الواقية بشكل فريد مع حز مانع للدوران، والذي يتميز بعرض شفة يبلغ 11,6 مم. درجة السلك AFR-250، تتميز بمساحة مقطعية متداخلة لأساس الأسلاك تبلغ 0.12 ملم² وطول تناثر السلك لا يقل عن 300 مم. لون السلك حسب رغبتك، على الرغم من أن الاتساق داخل نفس المجموعة أمر ضروري. يجب ثني كل موضع ثقب بالسلك، ما لم يتم تحديد خلاف ذلك. وأخيرًا، يجب تركيب مقبس J30J مع جلبة من خيط النايلون بقوة على الطبقة الخارجية لحزمة الأسلاك.
❓ الأسئلة الشائعة (FAQ)
1> س: كيف تشتري منتجك؟
ج: لبدء عملية الشراء، يرجى اتباع هذه الخطوات:
* حدد التصنيف الحالي وعدد جهات الاتصال المطلوبة.
* حدد الموصل المناسب ونوع جهة الاتصال المناسبة.
* حدد نمط التجميع الذي يناسب احتياجاتك.
* اختر طريقة التزاوج، سواء على التوالي أو على التوازي.
* تأكد من القطر الخارجي للكابل.
* حدد طول الكبل المطلوب والمواد المطلوبة لإكمال طلبك.
2> س: كيف تحصل على العينات؟
ج: يسرّنا أن نقدم لك نماذج. يمكننا توفير عينة مجانية واحدة، ولكن تجدر الإشارة إلى أن تكلفة الشحن ستكون بحاجة إلى تغطيتها من قبل.
3> س: ما الذي يقوم به المصنع من حيث التحكم في الجودة؟
ج: في مصنعنا، الجودة هي أهم ما في الأمر. ونحن نولي اهتماماً شديداً لمراقبة الجودة في كل مرحلة من مراحل الإنتاج. يتم التحقق من التزامنا بالتميز من خلال الشهادات التي نقدمها، بما في ذلك ISO9001، وGJB9001، وQPL، وISO14001.
4> س: ما هي درجة حرارة التشغيل والمقاومة للموصل J30J؟
ج: يعمل الموصل ضمن نطاق درجة حرارة محيطة تتراوح بين -55 إلى +125 درجة مئوية. وتبلغ مقاومة التلامس ≤ 10 ميجا أوم، بينما تبلغ مقاومة العزل ≥ 5000 ميجا أوم لضمان أداء مستقر وعالي الكفاءة.
5> س: ما هي معايير الجودة والأداء التي يفي بها هذا الموصل؟
ج: يفي أداء المنتج بمعايير GJB2446A-2011، المكافئة لمعايير MIL-C-83513. ونحن نلتزم أيضاً بمعيار المؤسسة Q/LSQJ0006-2018 الخاص بالمواصفات الفنية للموصلات الكهربائية المستطيلة الصغيرة.
6> س: ما هي خيارات عدد جهات الاتصال (الأساسات) المتاحة؟
ج: نوفر خيارات متعددة لجزء الاتصال لتلبية الاحتياجات المتنوعة، وتشمل التكوينات التالية: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144 أساساً.
