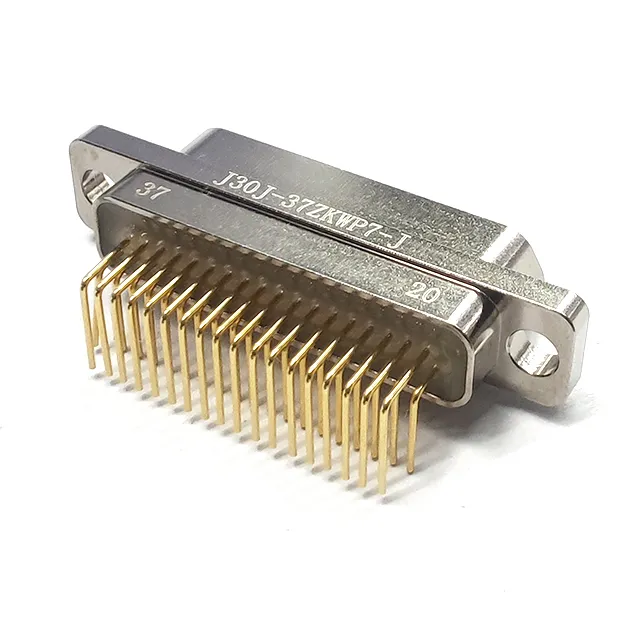

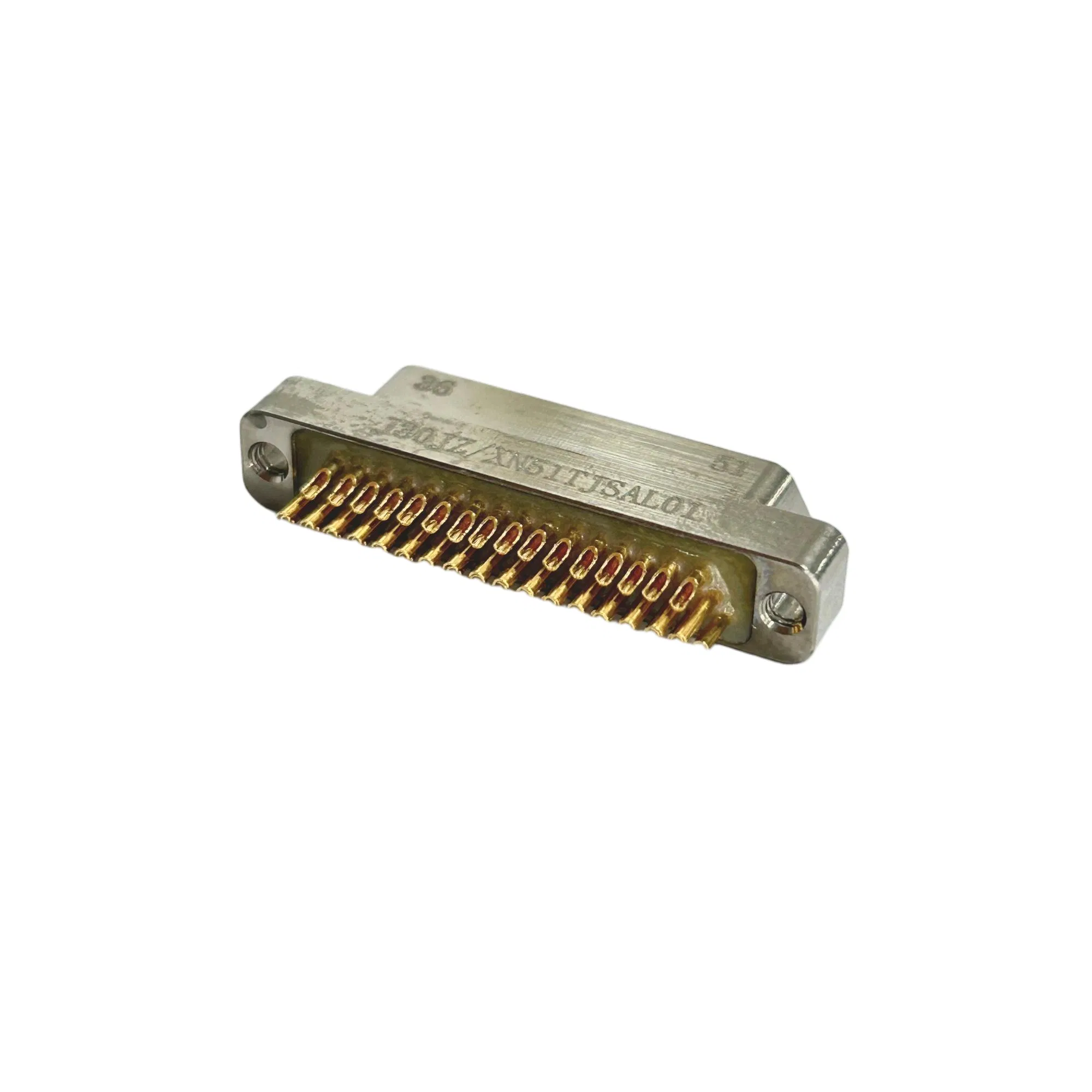

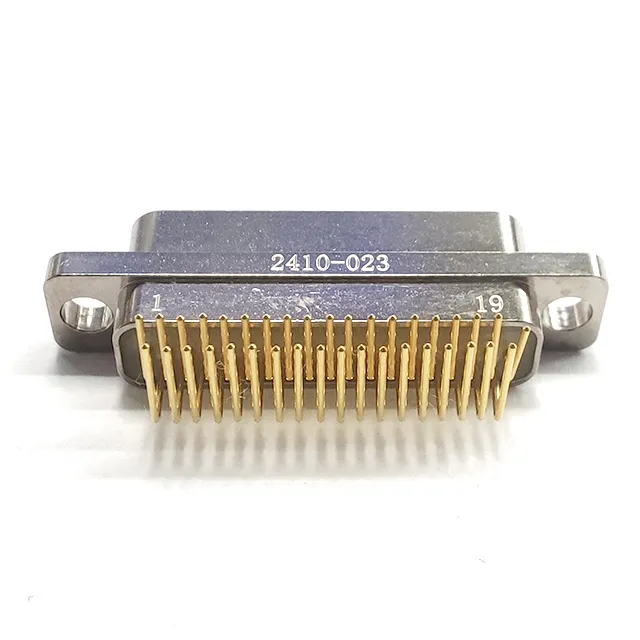

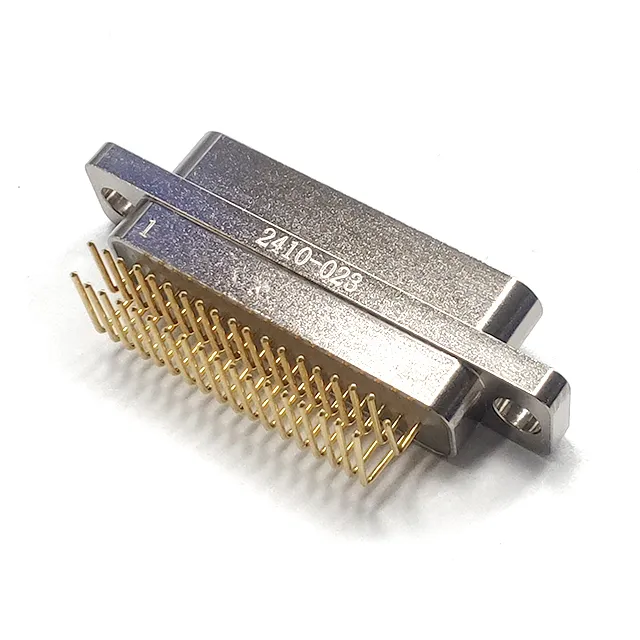

J30j طباعة موصل ميكرو مستطيل - نوع هيكل نحاسي متقدم

مواصفات المنتج

ميزات المنتج الأساسية: مصمم ليتوافق بشكل مثالي مع الفئة M-D-M. يقدم هذا الموصل المتقدم 12 مواصفات أساسية متنوعة تتراوح بين 9 إلى 144 أساساً. وباعتباره سن تلامس مطاطي من النوع الجديد (إبرة الالتواء)، فإنه يتميز بكثافة اتصال عالية استثنائية. تترواح مساحة مقطع الأسلاك من 0.035 ملم² إلى 0.2 ملم²، مع اختيار مثالي بين 0.1 ملم² و 0.15 ملم² لأداء فائق. تتكامل مكونات القفل بسلاسة مع مجموعة المنتج وفقًا لمتطلبات الطلب الخاصة بك. يلتزم هذا المنتج بمعايير الأداء GJB2446A-2011 وموازاة MIL-C-83513، بالإضافة إلى معيار المؤسسة: Q/LSQJ0006-2018 للموصلات الكهربائية المستطيلة الصغيرة لسلسلة J30J.

الميزات الفنية الرئيسية

المعايير الفنية	القيمة / المواصفات	المعايير الفنية	القيمة / المواصفات
درجة الحرارة المحيطة	-55 ~ +125 درجة مئوية	مقاومة التلامس	≤ 10 ميجا أوم
الرطوبة النسبية	ما يصل إلى 95% عند 40 درجة مئوية	مقاومة العزل	≥ 5000 ميجا أوم
الاهتزاز	10-2000 هرتز 19 م/ث ²	قوة العزل الكهربائي	800 فولت
التأثير	735 م/ث ²	العمر الميكانيكي	500 مرة
التسارع	735 م/ث ²	وقت الاستراحة الفوري	≤ 1 ميكرو ثانية
التيار المقدر	3 أمبير

دليل ترميز وتحديد المنتج

1. رمز الاسم الرئيسي للسلسلة: J30J (الأساسي)، أو المتغير النحاسي المطلي بالنيكل J30JS، بالإضافة لخيار الفولاذ المقاوم للصدأ.
2. تعديلات الهيكل: النوع الأساسي غير مميز، وتتوفر أساليب القفل السريع، E للحاوية القصيرة، M للختم اللاصق، R للمسمار، و D للرافعة المعكوسة.
3. عدد جهات الاتصال: خيارات متنوعة تشمل 9، 15.. وصولاً إلى 144 اتصالاً.
4. نوع التلامس والموصل: TJ (مسمار قابس)، ZK (مقبس تركيب)، ZJ (مقبس مع مسمار)، TK (مقبس تركيب القابس).

5. نموذج الطرف: ثني كلاسيكي (غير مميز)، S للحام، لوحات مطبوعة (N3, N4, N8, N12)، أو منثنية W وW6 (تباعد 2.54 × 2.54).
6. مكونات القفل والتركيب: الإعداد الافتراضي غير مميز، مع خيارات L لقابس السلك، P لمقبس السلك، P7 للوحة المنحنية، P5 للوحة المستقيمة.
7. تعريفات معدلة: A و A5 (غطاء موجة مع سلك)، D (هيكل مانع للدوران)، G (طلاء كادميوم)، J1 (تباعد 1.272.54Q).
8. ملحقات المشبك: A1 للمنتجات الملحومة والمكبوسة، A2 لأنواع خطوط اللحام Q8، و A3 كمشبك خط مؤخرة إضافي.

مثال توضيحي للإشارات: J30J-31ZKPGAD (11.6)
مصنوعة من سلك AFR-250، بمقطع 0.12 ملم²، بطول 300 مم، ومحمي بغلاف خيط نايلون. يتميز بتصميم 31 جهة اتصال أساسية ومقبض قفل P مع شفة مانعة للدوران بعرض 11.6 مم وهيكل مطلي بالكادميوم لضمان أقصى متانة.

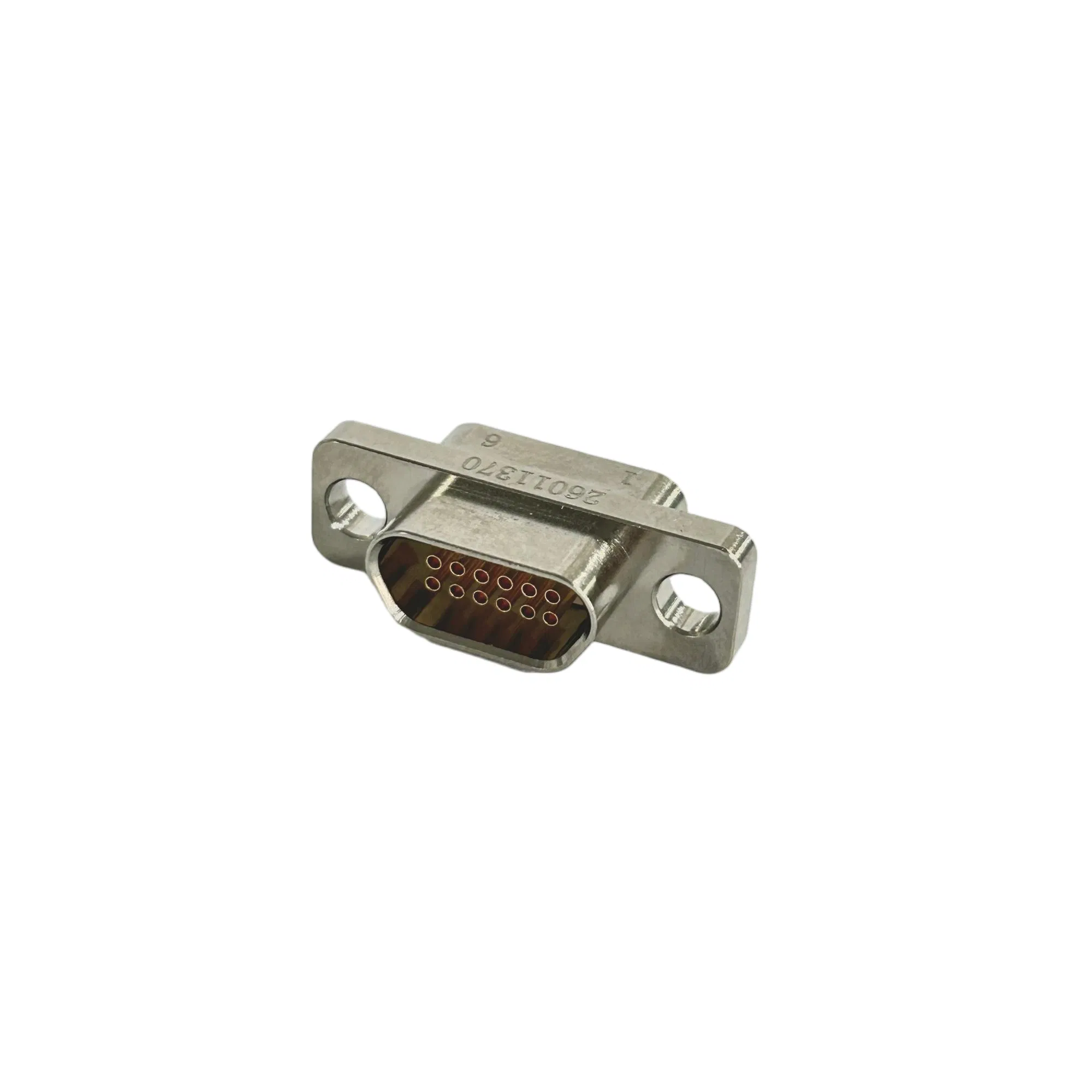

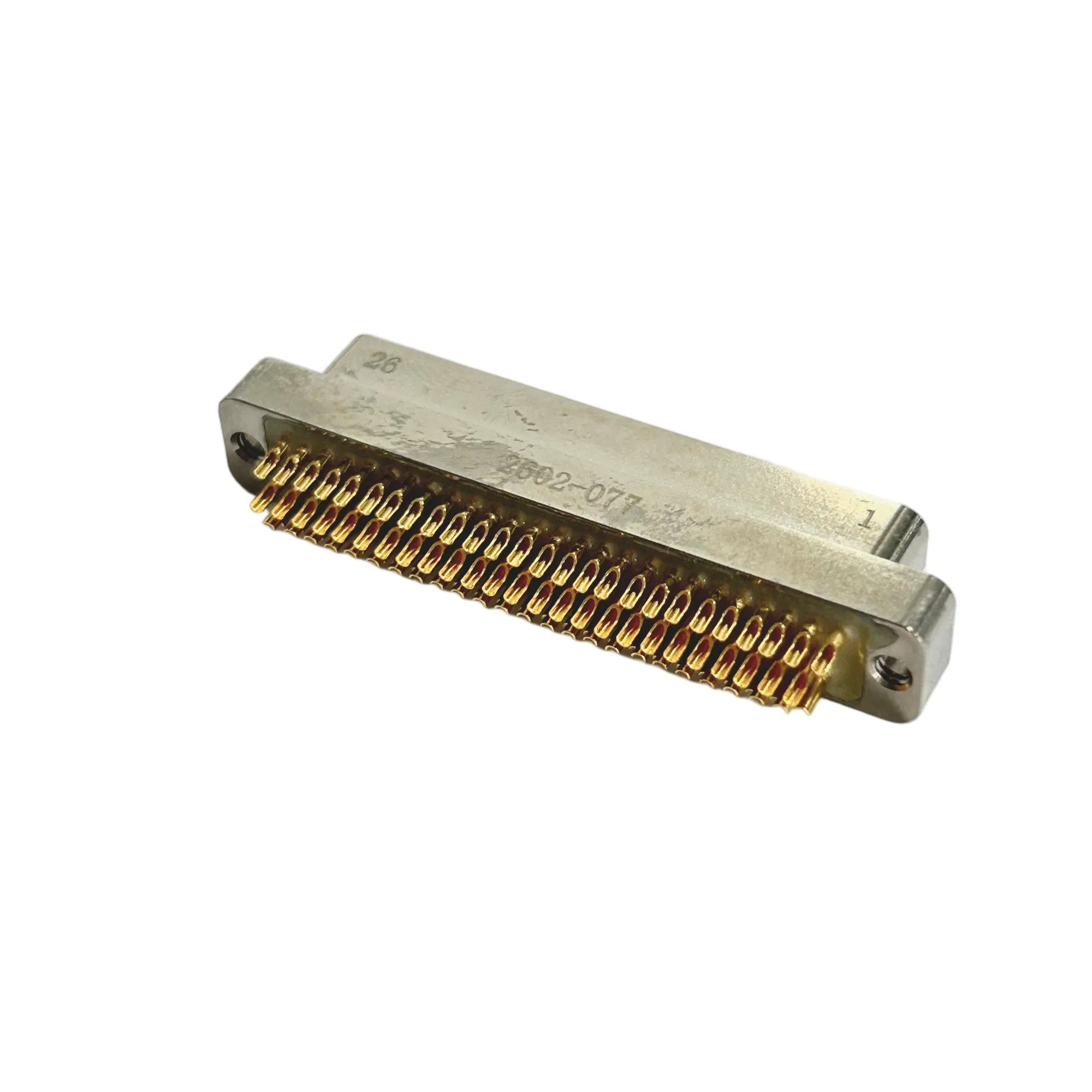

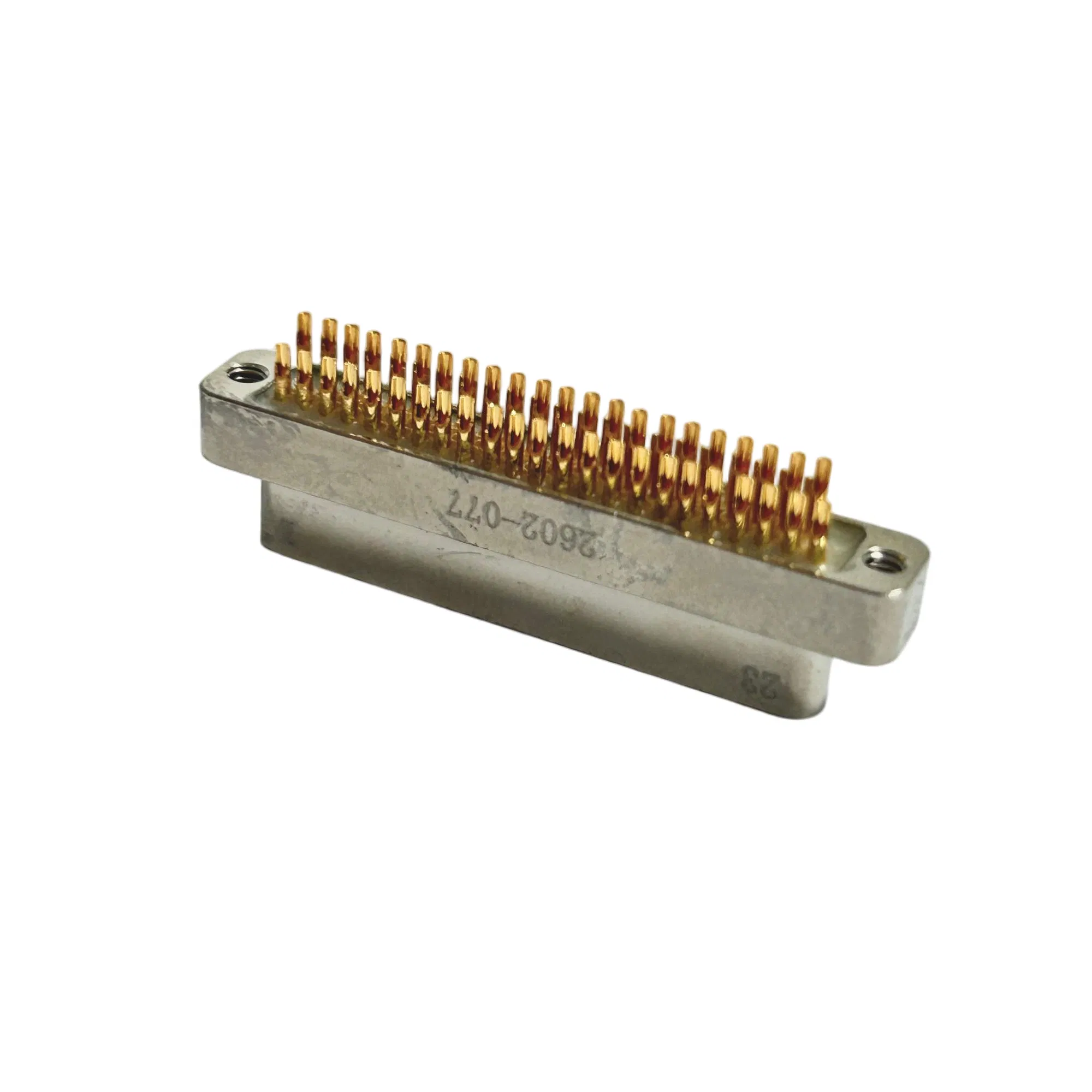

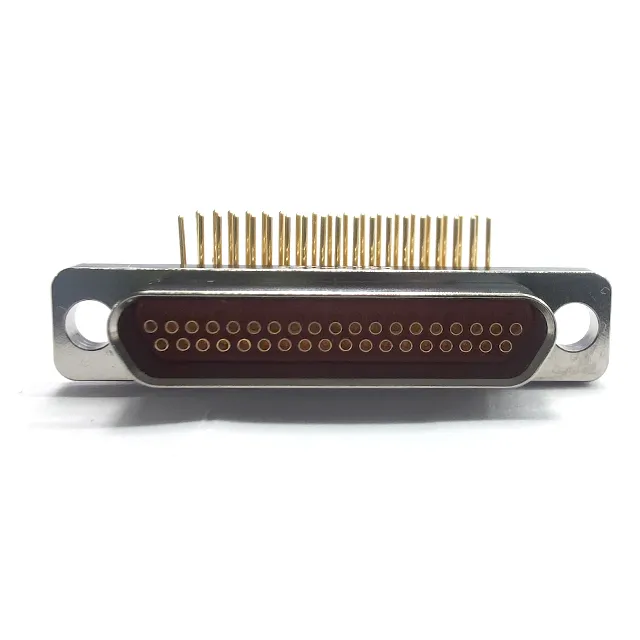

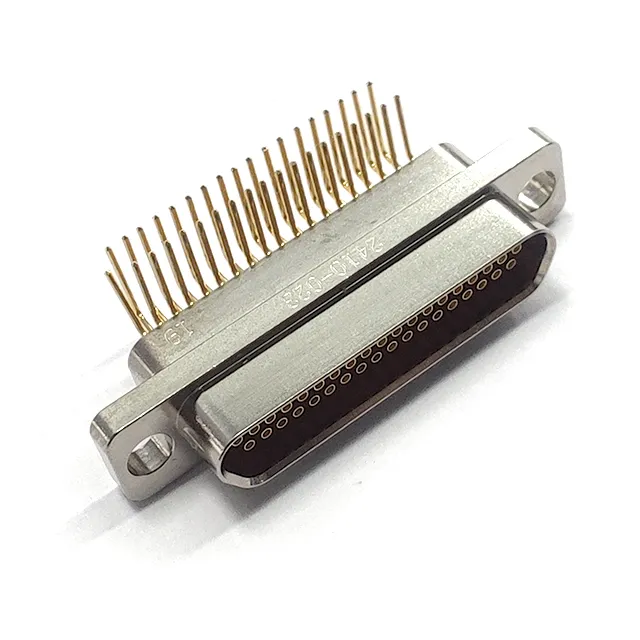

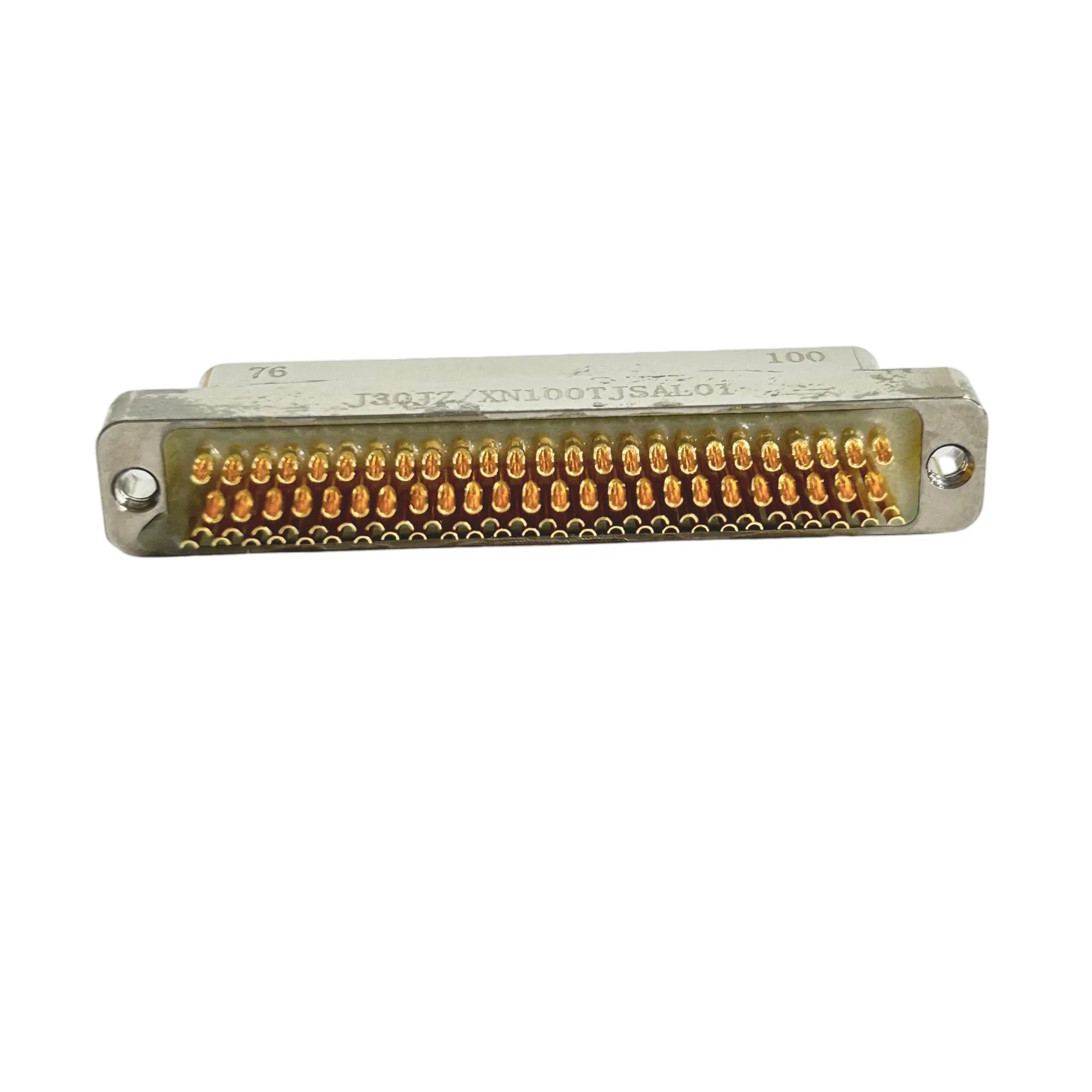

معرض صور المنتج الفنية

أبعاد وتوصيلات مقبس لوحة الدائرة المطبوعة

الأسئلة الشائعة حول المنتج

1. كيف يمكنني شراء هذا المنتج واختيار التخصيص المناسب؟

يمكنك تأكيد طلبك عبر تحديد التصنيف الحالي وعدد جهات الاتصال المطلوبة، وتحديد الموصل ونوع التلامس، بالإضافة إلى اختيار نمط التجميع المفضل (سلسلة أو متوازية) وتحديد القطر الخارجي للكابل والطول والمواد المطلوبة.

2. هل تتوفر عينات مجانية للاختبار؟

يسرنا تقديم عينات مجانية لعملائنا لاختبار جودة المنتج بشكل مباشر، مع الأخذ في الاعتبار أن تكاليف الشحن والتوصيل تكون على عاتق المشتري.

3. ما هي معايير الجودة والشهادات التي يعتمدها مصنعكم؟

نحن نلتزم بأعلى معايير مراقبة الجودة من الفكرة وحتى الإنتاج النهائي. يحمل المصنع شهادات الجودة القياسية والعسكرية مثل ISO9001، وGJB9001، وQPL، وISO14001.

4. ما هي المعايير الفنية الوطنية والعسكرية التي يطابقها موصل J30J؟

يتوافق الموصل بشكل كامل مع المعيار العسكري GJB2446A-2011، والمعيار الأمريكي الموازي MIL-C-83513، بالإضافة إلى تلبية المواصفات القياسية للمؤسسة Q/LSQJ0006-2018.

5. ما هو نطاق درجات الحرارة والتحمل البيئي الذي يدعمه هذا الموصل؟

يتحمل الموصل درجات حرارة محيطة واسعة تتراوح بين -55 إلى +125 درجة مئوية، ومقاومة رطوبة نسبية تصل إلى 95% عند درجة حرارة 40 مئوية، مما يجعله مناسباً للتطبيقات القاسية.

6. ما هي الخيارات المتاحة لعدد جهات الاتصال؟

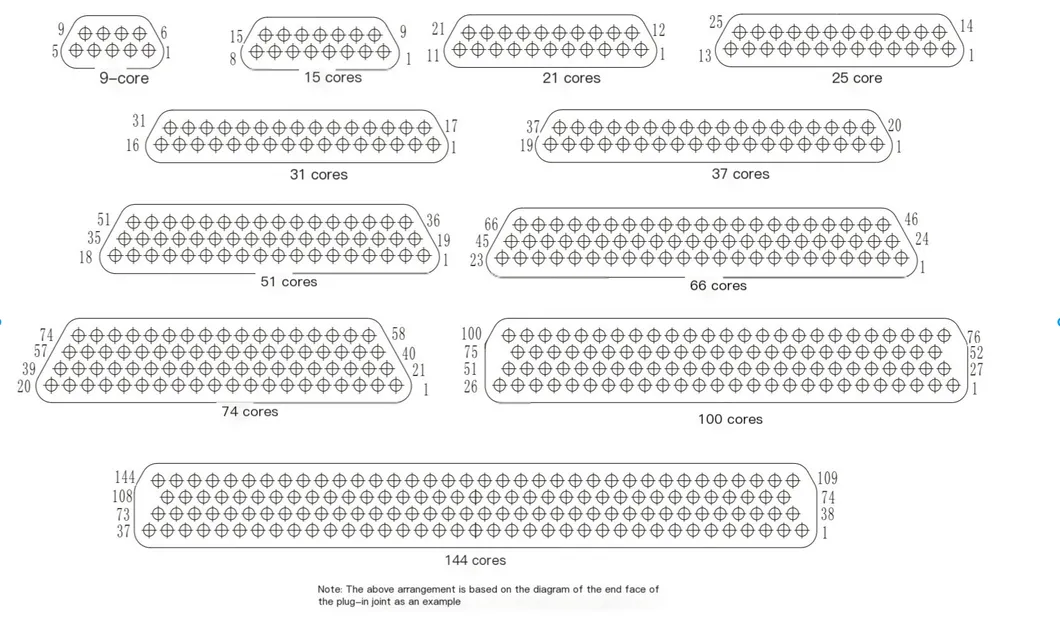

تتنوع أعداد نقاط الاتصال المتوفرة لتناسب المشاريع المختلفة وتتضمن تكوينات بـ: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، أو 144 جهة اتصال أساسية لضمان كثافة فائقة.
