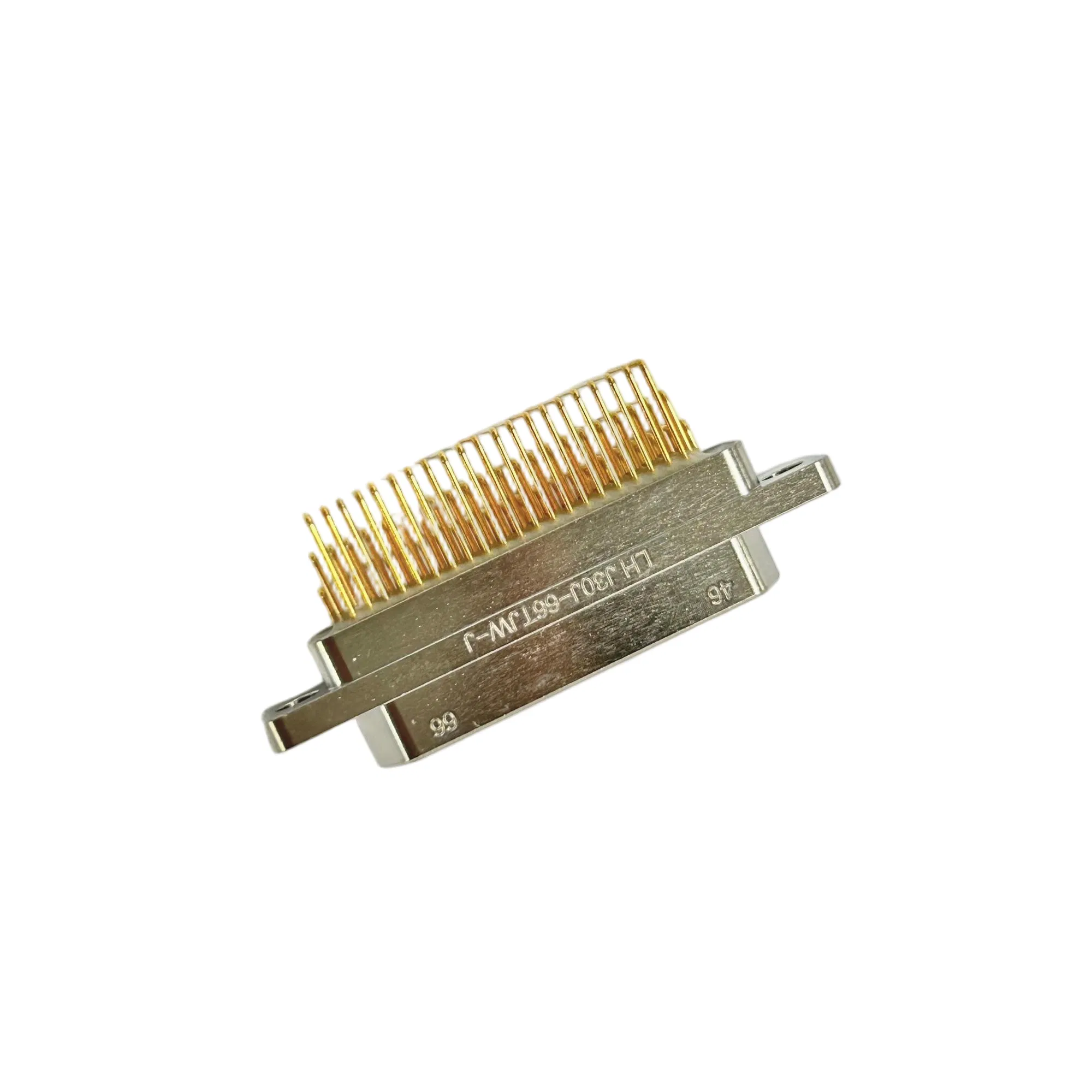

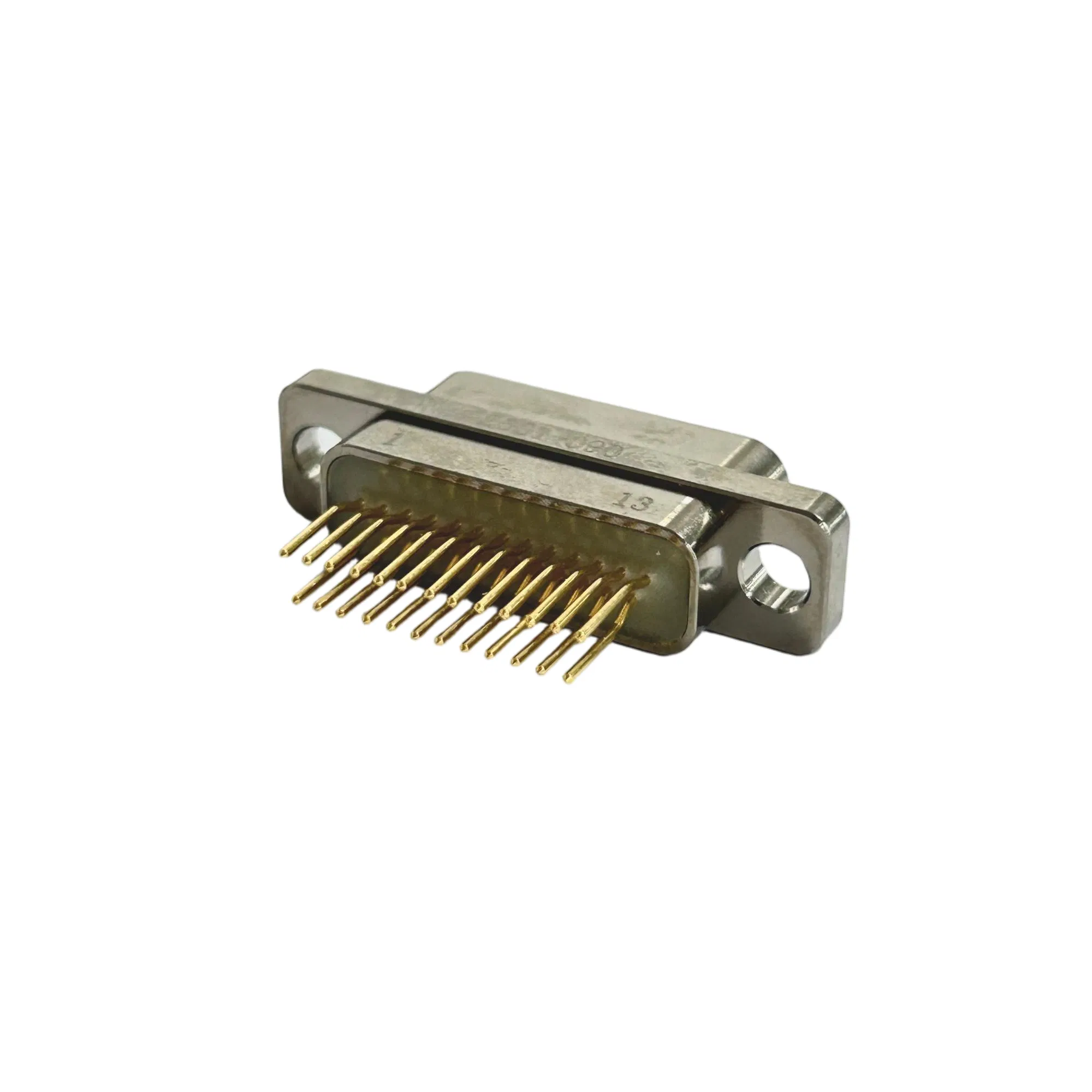

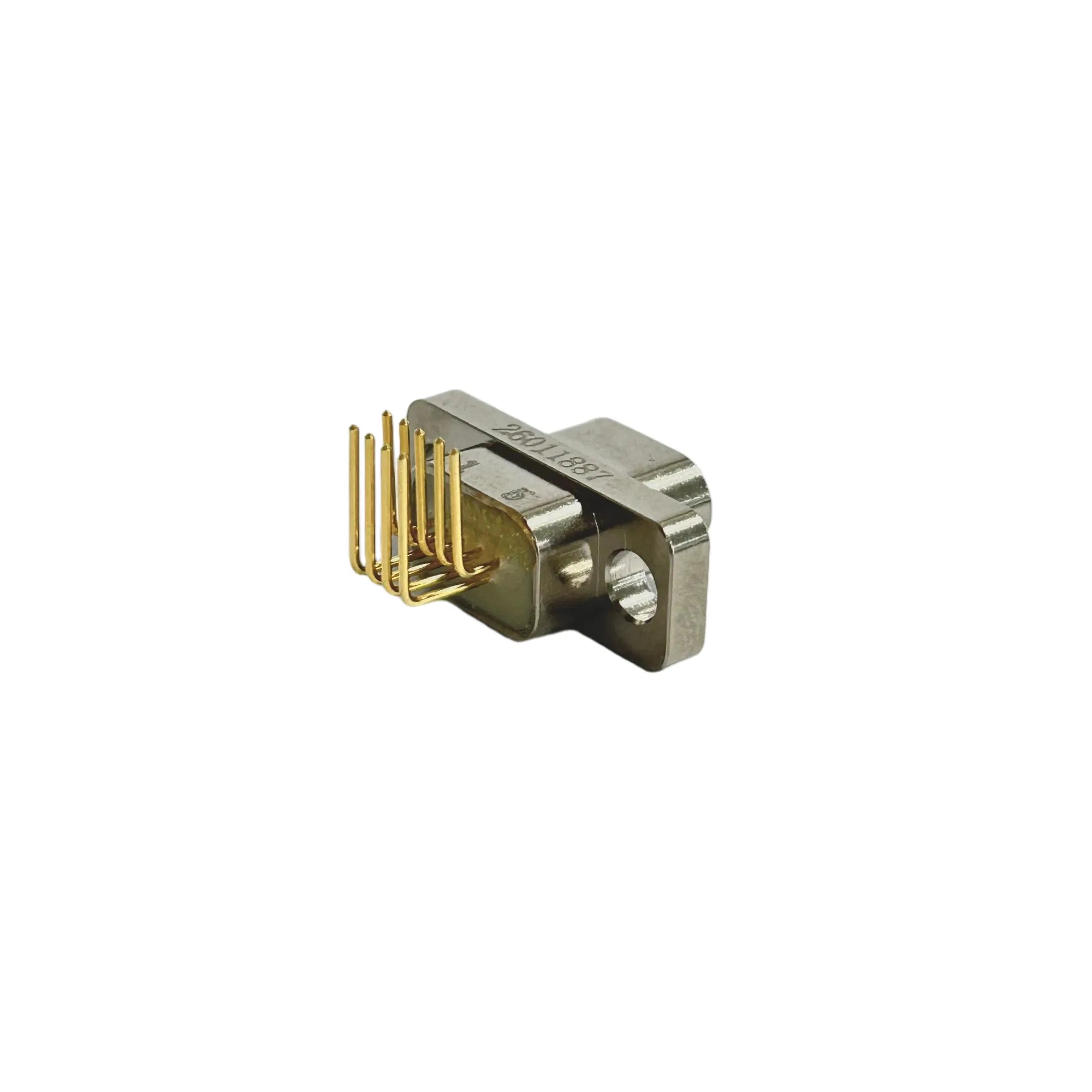

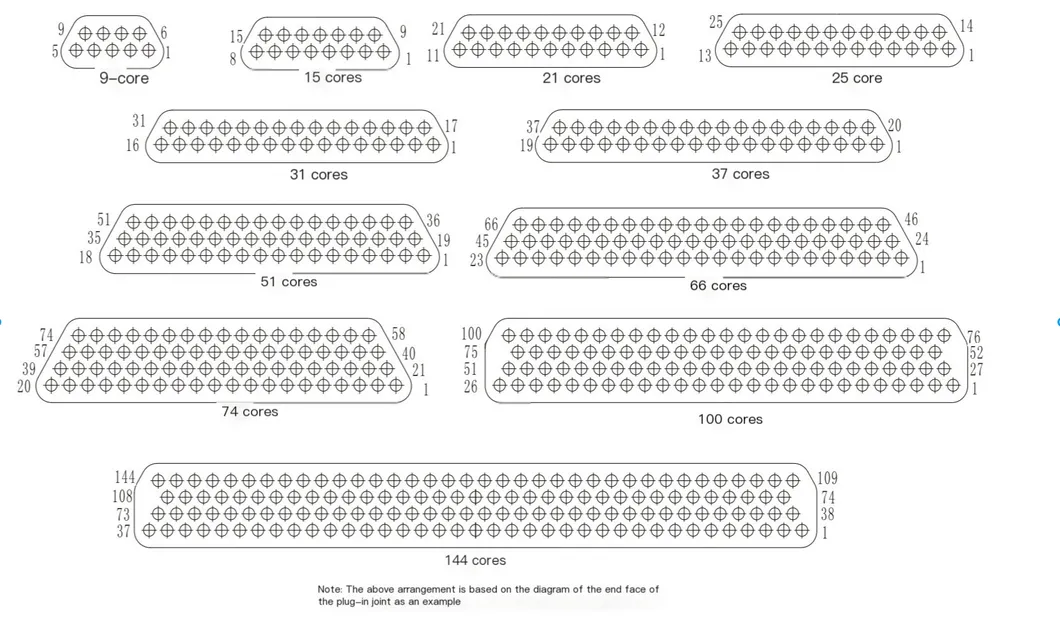

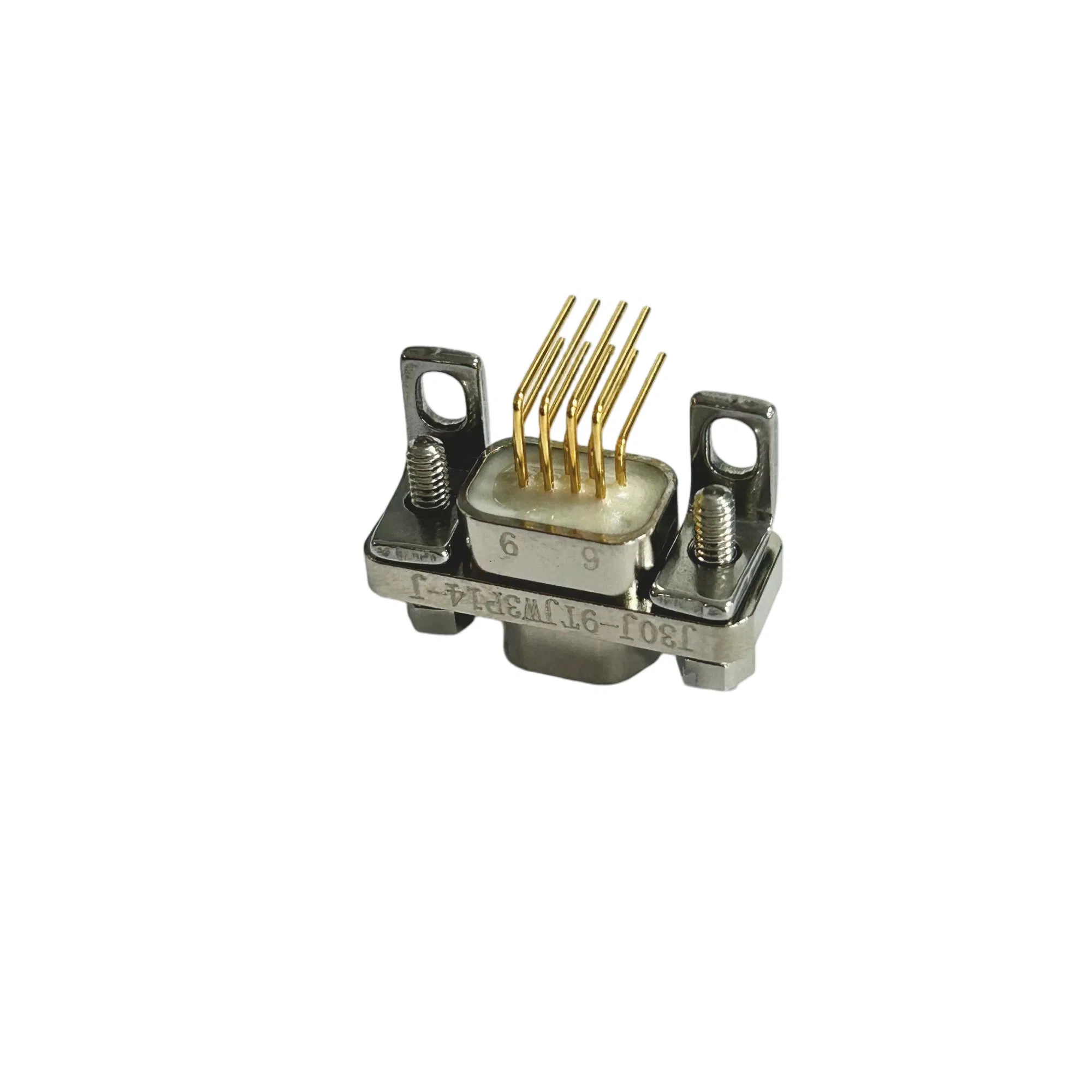

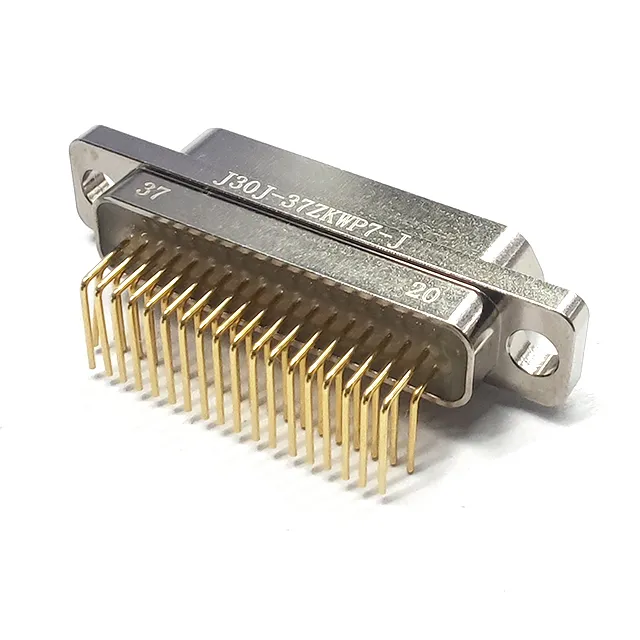

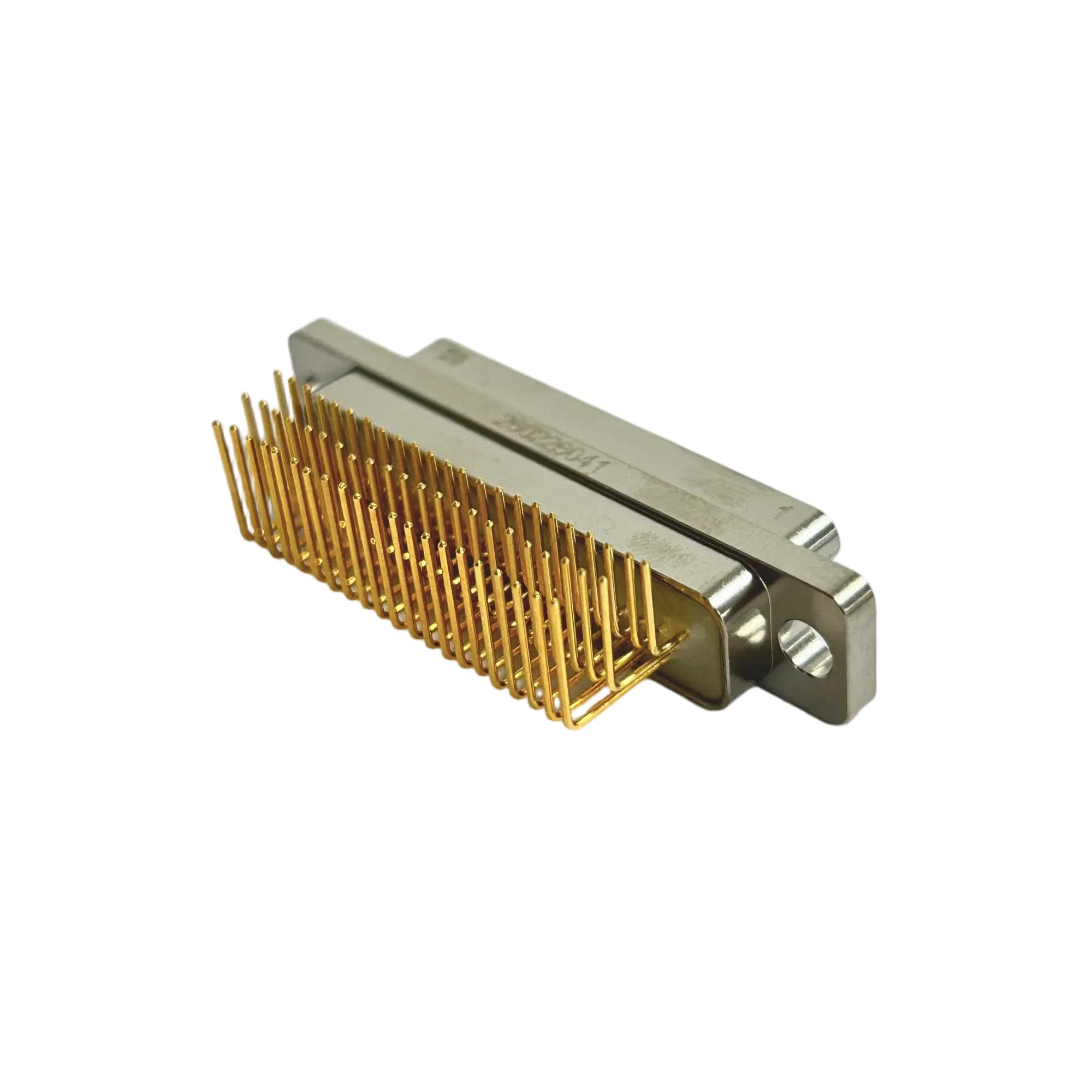

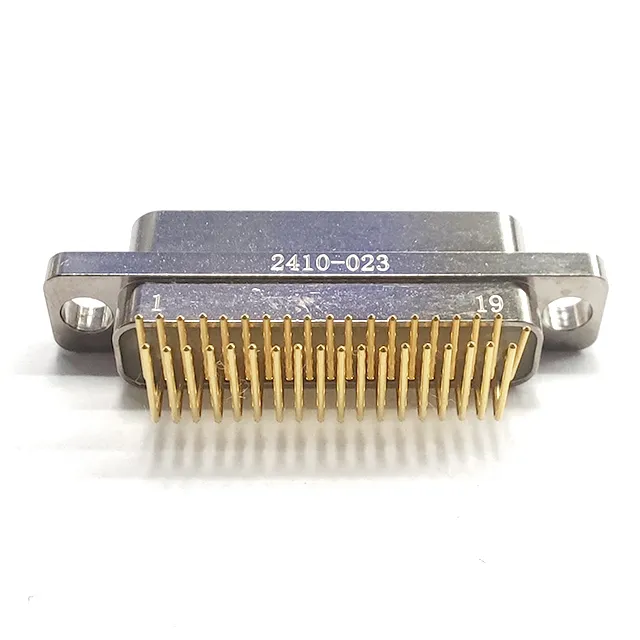

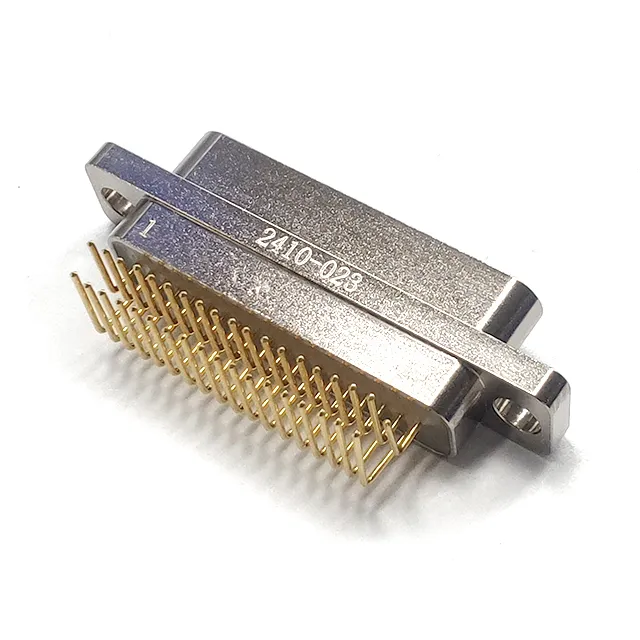

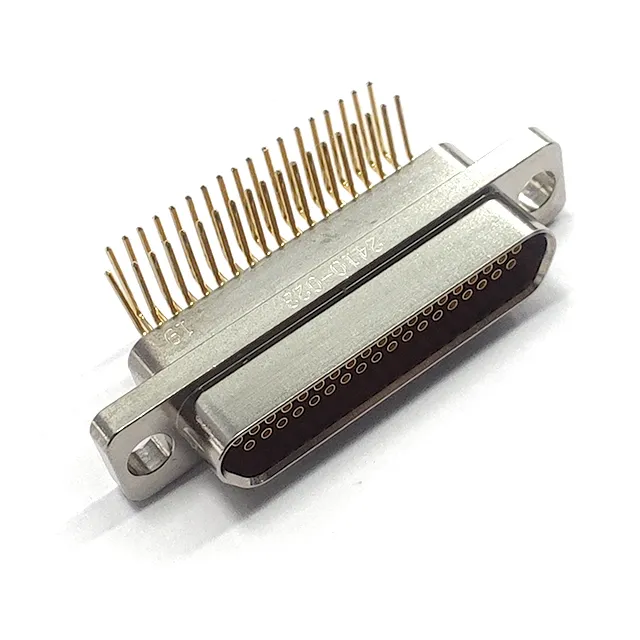

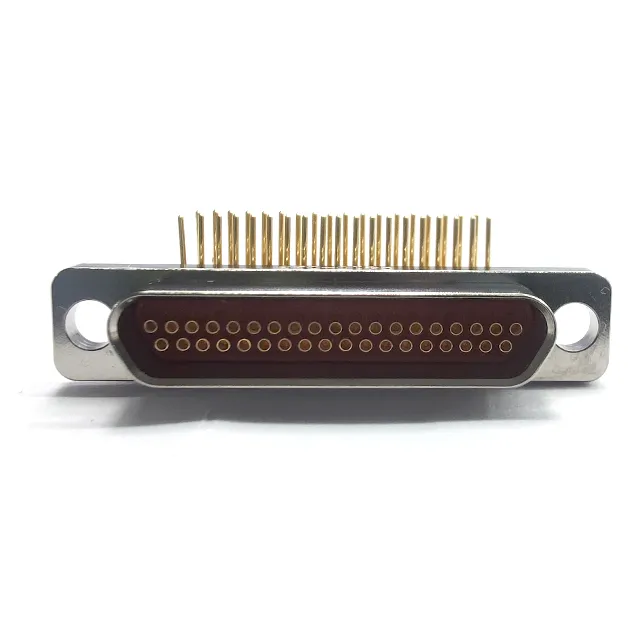

تم تصميم هذا الموصل خصيصًا لسلسلة M-D-M، ويتميز بنطاق رائع من 12 مواصفات أساسية: 9، 15، 21، 25، 31، 37، 51، 66، 74، 100، و 144.
نوعية المسمار المطاطي الفريد الذي نقدّمها من نوع الضفيرة (إبرة الالتواء) يضمن كثافة اتصال استثنائية. وهي مصمّمة لاستيعاب المناطق المقطعية للأسلاك الأساسية من 0.035 ملم² إلى 0.2 ملم²، مع توصية مثالية من 0.1 ملم² إلى 0.15 ملم².
تشمل منتجاتنا مكونات التأمين المتوفرة حسب احتياجاتك. إذا لم يكن ذلك مطلوبًا، يرجى تحديد ذلك في العقد.
يفي هذا المعيار بالمعايير العالية التي يتميز بها GJB2446A-2011، وهو ما يعادل MIL-C-83513، مما يضمن الأداء الفائق. المحرك يتوافق مع معيار المؤسسة: Q/LSQJ0006-2018، لضمان مواصفات قوية وموثوق بها للموصلات الكهربائية المستطيلة الدقيقة من السلسلة J30J.
| المعلمة الفنية | المواصفات | المعلمة الفنية | المواصفات |
|---|---|---|---|
| درجة الحرارة المحيطة | -55~+125 درجة مئوية | مقاومة التلامس | ≤ 10 ميجا أوم |
| الرطوبة النسبية | ما يصل إلى 95% عند 40 | مقاومة العزل | ≥ 5000 ميجا أوم |
| الاهتزاز | 10-2000 هرتز 19 م/ث ² | قوة العزل الكهربائي | 800 فولت |
| التأثير | 735 م/ث ² | العمر الميكانيكي | 500 مرة |
| التسارع | 735 م/ث ² | وقت الاستراحة الفوري | ≤ 1 ميكرو ثانية |
| التيار المقدر | 3 أمبير | ||
ملاحظة: هذا الوصف الإضافي ليس جزءًا من علامة الطلب. يرجى تحديد مواصفات السلك المضغوط بين قوسين، بما في ذلك منطقة قسم الأسلاك والطول واللون. بالنسبة لمتطلبات التوصيل الخاصة، قم بتوفير علاقة الأسلاك المفصلة.
مثال على الإشارات: J30J-31ZKPGAD (11.6) (تم تصميمه باستخدام سلك AFR-250، قسم 0.12 ملم²، طول سلك 300 مم، وتكمله جلبة من خيط النايلون)
تشير الرموز المذكورة أعلاه إلى تصميم متطور يضم 31 مركز اتصال. يأتي المقبس مزوّدًا بنظير متمم، كما أن أطراف التوصيل مثنية بشكل أنيق، وهي مزوّدة بآلية قفل على شكل حرف P. بالإضافة إلى ذلك، يتضمن غطاء ذيل ومشبك سلك، تتم معالجة كل هذا كله بشكل رائع باستخدام طلاء الكادميوم. يتم ترك ضفيرة الأسلاك بالكامل في أنابيب تقلص الحرارة وشبكة حجب لتوفير حماية مثالية. ومن الجدير بالذكر أن الشفة المقشرة مصنوعة بحز مانع للدوران، حيث يبلغ عرضه 11.6 مم. تتميز الأسلاك، المحددة كـ AFR-250، بمساحة تقاطع أساسية تبلغ 0.12 ملم² وتضمن طول تناثر لا يقل عن 300 مم. على الرغم من أن لون السلك هو حسب تقديرك، إلا أن الاتساق داخل نفس المجموعة أمر بالغ الأهمية. يجب ثني كل موضع ثقب بالسلك بشكل سطحية، مع الالتزام بالإعدادات الافتراضية ما لم يتم تحديد خلاف ذلك. علاوة على ذلك، يتم تركيب مقبس J30J، مزود بكم من خيط النايلون، في الطبقة الخارجية من حزمة الأسلاك، مما يضمن الحصول على طلاء خارجي مصقول.
